Für Leistungen bis zu 1.000kW

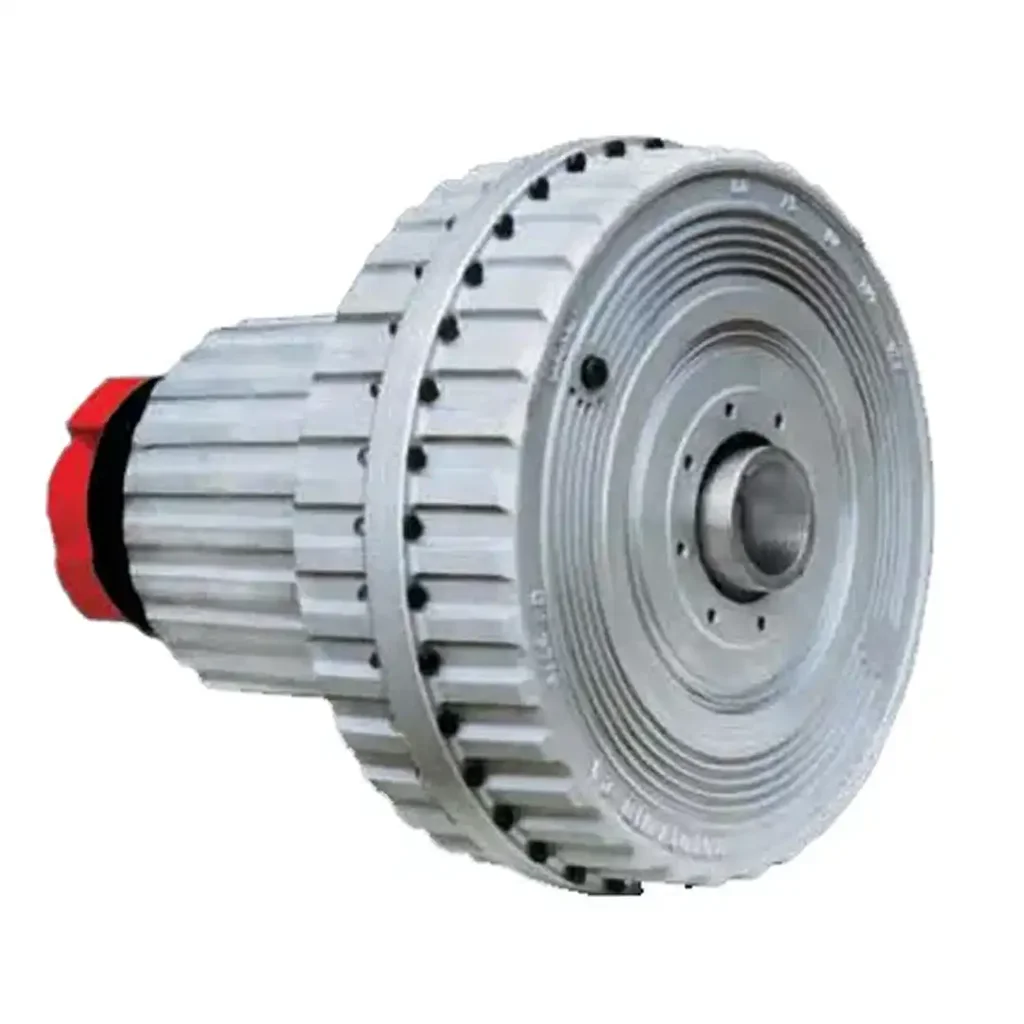

ROTOFLUID CA Serie

Konstant gefüllte Flüssigkeitskupplungen

ROTOFLUID-CA Serie – Hydrodynamische Flüssigkeitskupplungen mit Verzögerungskammer

Die ROTOFLUID-CA ist eine hochentwickelte Flüssigkeitskupplung mit konstanter Ölfüllung und spezieller ringförmiger Verzögerungskammer. Diese Konstruktion ermöglicht einen sanften, kontrollierten Anlauf auch bei Maschinen mit hoher Trägheit. Sie ist ideal für Anwendungen, bei denen ein reduziertes Anlaufmoment, minimierter Stromverbrauch und zuverlässiger Überlastschutz entscheidend sind.

Wichtige Merkmale und Vorteile

Sanfter Maschinenstart
Ideal für Maschinen mit hoher Trägheit wie Förderbänder, Mühlen oder Brecher.
Geringeres Anlaufmoment
Die ringförmige Verzögerungskammer begrenzt die übertragene Anfangskraft und schützt so Antriebskomponenten.
Reduzierter Anlaufstrom
Durch die verzögerte Ölzirkulation sinkt die Stromaufnahme beim Anlaufen signifikant.
Anpassbares Startverhalten
Der Anlauf ist über von außen einstellbare Öl-Düsen präzise regulierbar.
Robuste Bauweise
Für anspruchsvolle Industrieumgebungen ausgelegt – auch in ATEX-zertifizierten Ausführungen erhältlich.
Geeignet für explosionsgefährdete Bereiche (modellabhängig)

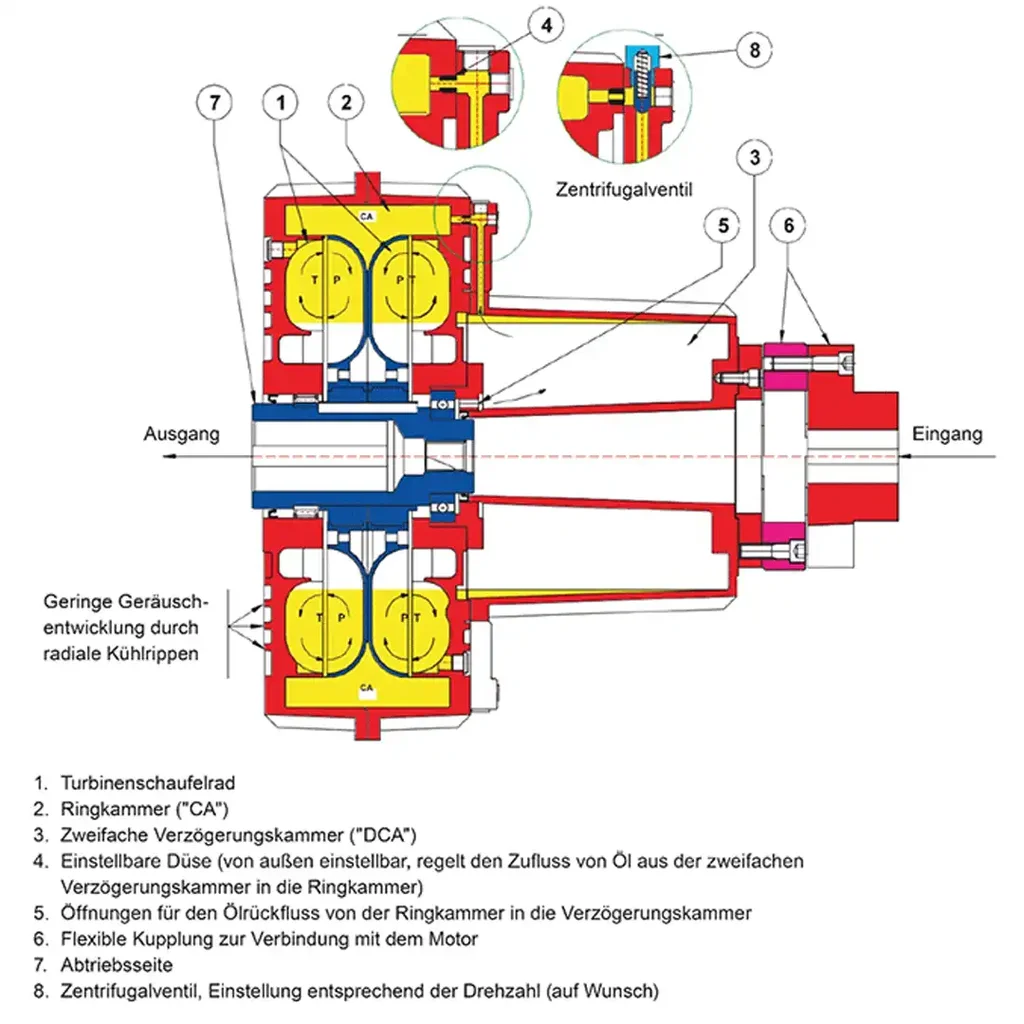

Aufbau & Funktionsweise

Die Kupplung besteht aus:

Pumpen- und Turbinenrädern
Ringförmiger Verzögerungskammer (CA)
Verzögerungstank (DCA) mit einstellbaren Düsen
Optionaler Zentrifugalventilsteuerung

Im Ruhezustand befindet sich das Öl im unteren Bereich. Beim Anlauf wird es allmählich durch Zentrifugalkräfte in die Arbeitskammer befördert – gesteuert durch die DCA-Düsen. Das ermöglicht ein progressives Drehmoment und verlängert die Lebensdauer angeschlossener Maschinen.

Montagevarianten

Außen angetrieben (Outer Drive)
Vorteile: bessere Wärmeabfuhr, vereinfachte Wartung, empfohlen bei häufigen Anläufen.
Innen angetrieben (Inner Drive)
Vorteile: geringere Massenträgheit am Motor, platzsparend bei integrierten Bremsen.
