Der GD20-EU ist eine kompakte Frequenzumrichter-Serie von 0,4 kW bis 110 kW, die Ihre Anlage effizient und sicher macht. Präzise Steuerung, energiesparender Betrieb und einfache Bedienung überzeugen zahlreiche Kunden. Starten Sie jetzt smart durch!

GD20-EU Serie

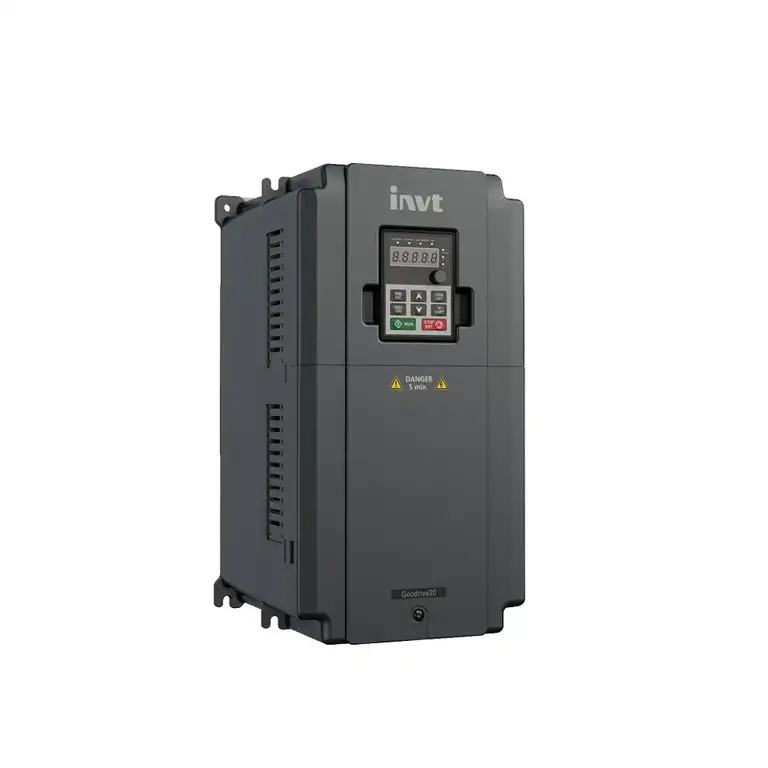

GD20-015G-4-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-015-4-EU
Gewicht 5,6 kg
Größe 170 × 320 × 193,3 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

15kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

GD20-018G-4-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-018-4-EU
Gewicht 9 kg
Größe 200 × 340,6 × 184,3 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

18,5kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

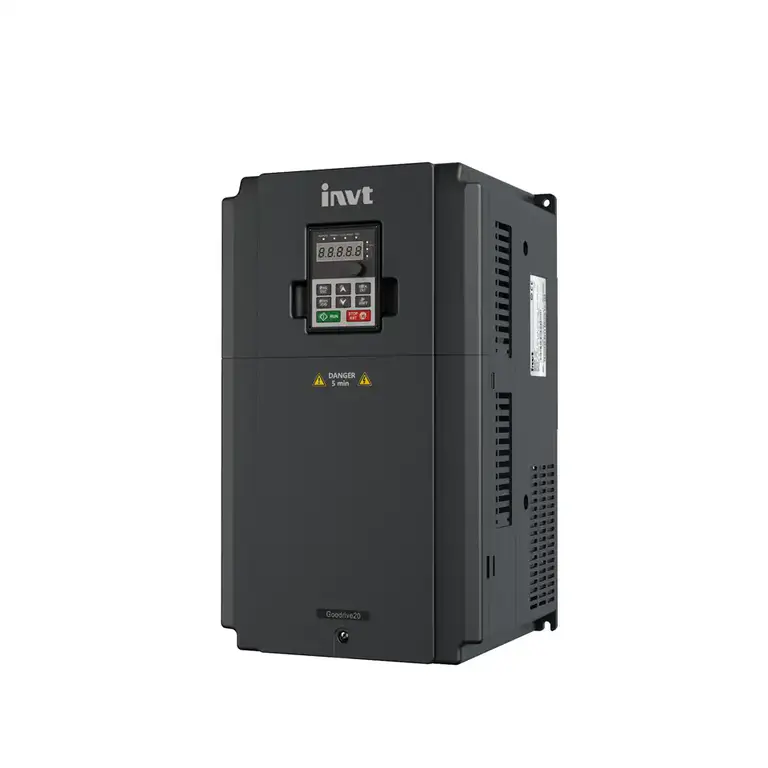

GD20-022G-4-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-022-4-EU
Gewicht 9 kg
Größe 200 × 340,6 × 184,3 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

22kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

GD20-030G-4-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-030-4-EU
Gewicht 15,5 kg
Größe 250 × 400 × 202 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

30kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

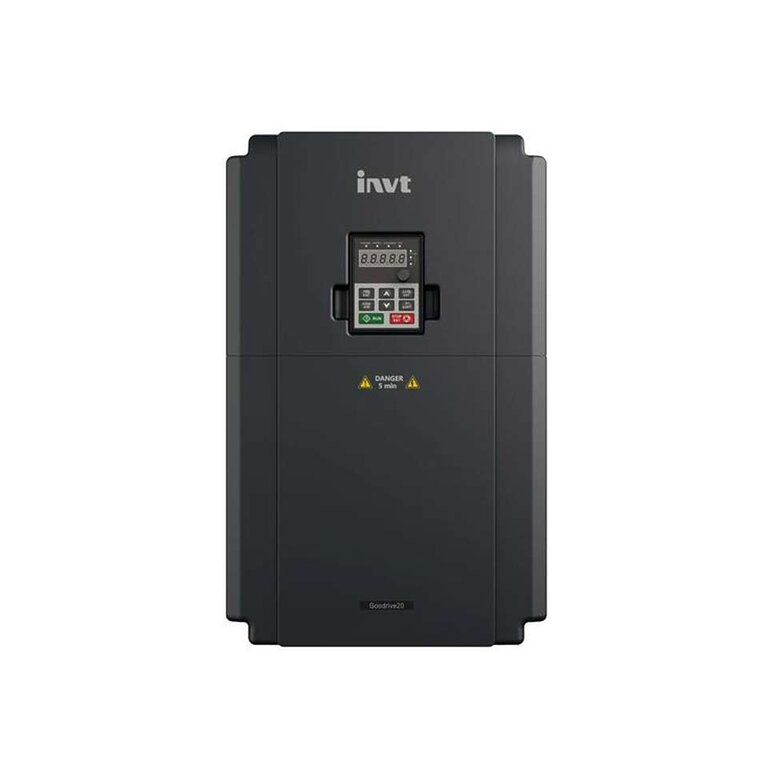

GD20-037G-4-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-037-4-EU
Gewicht 15,5 kg
Größe 250 × 400 × 202 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

37kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

GD20-045G-4-B-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-045-4-B-EU
Gewicht 25 kg
Größe 282 × 560 × 238 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

45kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

GD20-055G-4-B-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-055-4-B-EU
Gewicht 25 kg
Größe 282 × 560 × 238 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

55kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

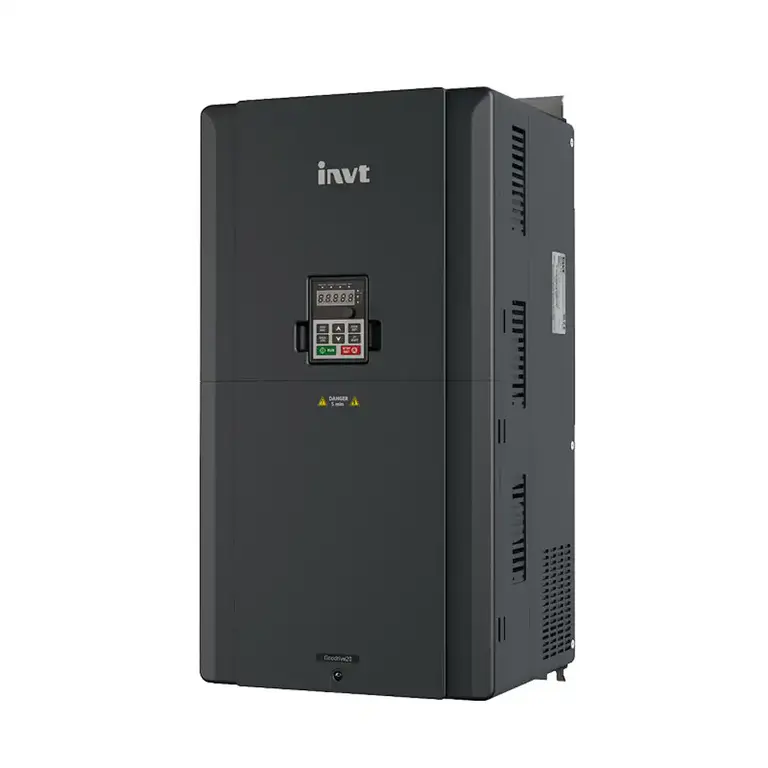

GD20-075G-4-B-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-075-4-B-EU
Gewicht 25 kg
Größe 282 × 560 × 238 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

75kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

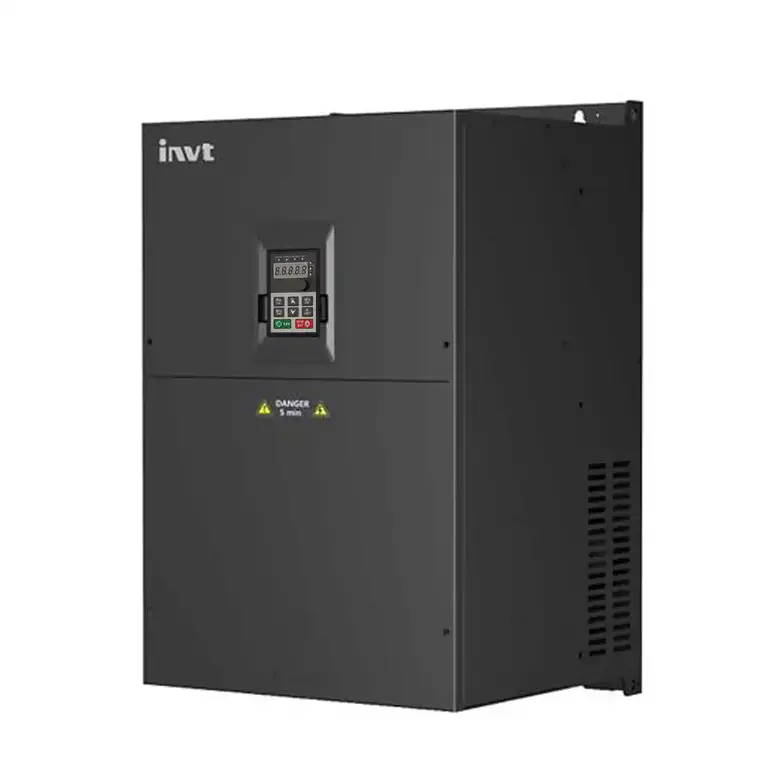

GD20-090G-4-B-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-090-4-B-EU
Gewicht 45 kg
Größe 338 × 554 × 329,2 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

90kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

GD20-110G-4-B-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-EU-110-4-B-EU
Gewicht 45 kg
Größe 338 × 554 × 329,2 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

110kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

GD20-004G-4-EU INVT Frequenzumrichter

Sofort lieferbar

SKU: GD20-004G-4-EU
Gewicht 3 kg
Größe 146 × 256 × 167 cm
Netzspannung

380-500V | 3ph.

Marke

INVT

Kommunikation

RS 485

IP-Schutzklasse

Nennleistung in kW Mit diesem Filter können Sie Produkte anhand ihrer elektrischen Leistung auswählen. Es stehen vorgegebene Werte wie 0,4 kW, 100 kW oder 500 kW zur Verfügung, die Sie durch einfaches Anklicken auswählen können. So finden Sie schnell Geräte mit der gewünschten Leistungsspanne.

4kW

Die angegebene Leistung bezieht sich auf die jeweilige Spannungsklasse. (230V oder 400V)
Sicherheitsfunktion

STO

Die Option STO signalisiert, dass der Frequenzumrichter über die integrierte Safe Torque Off (STO)-Funktion verfügt. Mit STO schützen Sie Ihre Anlage aktiv, indem der Frequenzumrichter den Motor in einen drehmomentlosen Zustand versetzt – etwa bei Notabschaltungen oder Sicherheitsereignissen. So erreichen Sie höchste Sicherheitsstandards und verhindern potenziell gefährliche Situationen.

Kompakt - effizient - einfache Bedienung

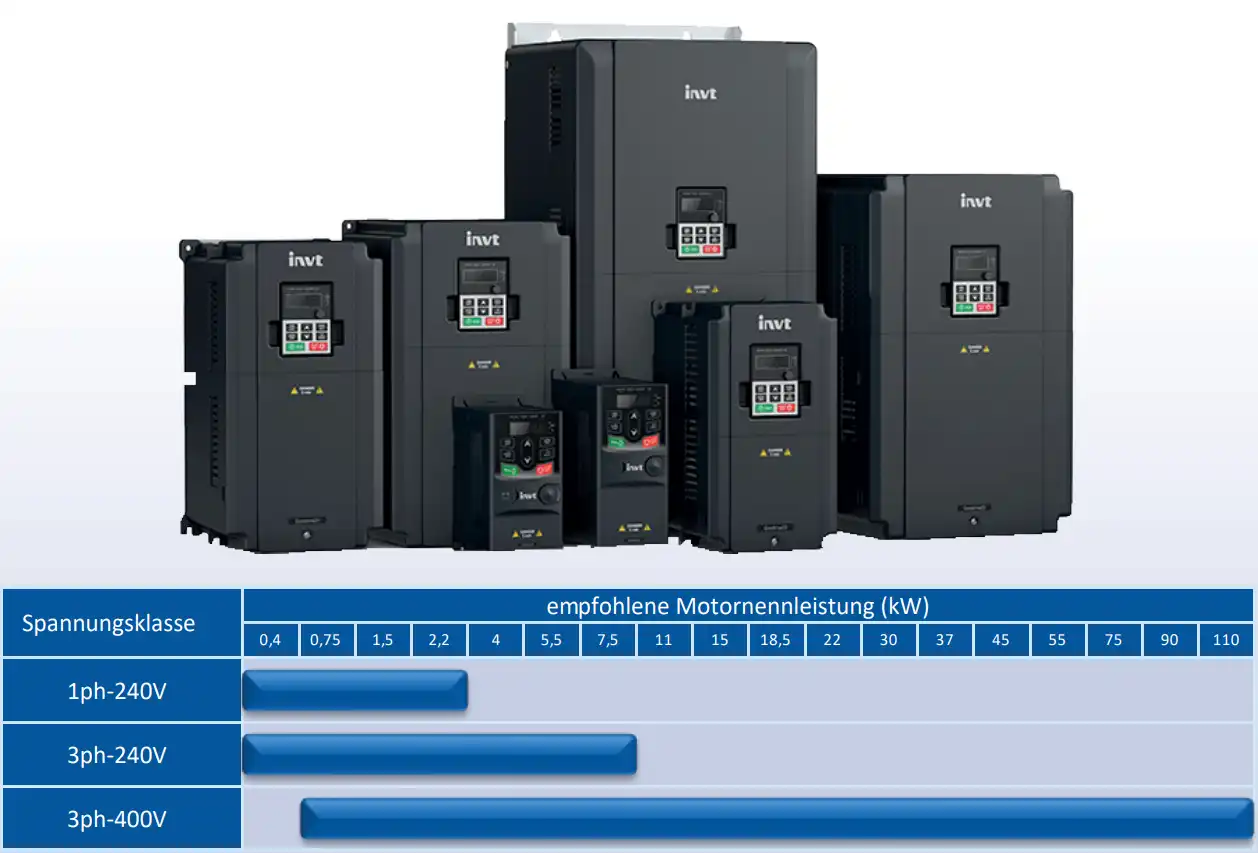

Der GD20-EU von INVT ist eine kompakte Frequenzumrichter-Serie im Leistungsbereich von 0,4 kW bis 110 kW in unterschiedlichen Baugrößen. Die GD20-EU Serie verfügt über hervorragende Eigenschaften bei der sensorlosen Vektorregelung im gesamten Drehzahlbereich.

Der Frequenzumrichter hat eine zertifizierte STO-Funktion (SIL2/SIL3) und ist CE, UL + cUL (≤ 11 kW) und TÜV SÜD abgenommen. Der GD20-EU ist im globalen Maschinen- und Anlagenbau, in der Papier- und Kunststoffindustrie und in Wasser-/Abwasserapplikationen weit verbreitet.

Die Frequenzumrichter-Serie GD20-EU erfüllt die Anforderungen unterschiedlichster Geschwindigkeitsregelungen und sorgt für einen energiesparenden Betrieb von Pumpen und Lüftern.

Außerdem unterstützt der GD20-EU Ihre Aufgabenstellung mit einer programmierbaren Ablaufsteuerung.
Die GD20-EU-Serie vereint vielseitige Möglichkeiten in einem Gerät, um verschiedene Motorenarten zu betreiben und unterschiedlichste Anforderungen zu erfüllen.

INVT Frequenzumrichter Serie GD20-EU

Hauptmerkmale

✔️ V/F und sensorlose Vektorregelung ✔️ Optionales Bedienfeld mit Parameter-Kopierfunktion
✔️ Zertifizierte STO-Funktion (SIL2/SIL3) ✔️ Bremschopper in allen Leistungen integriert
✔️ Integrierte DC-Drossel von 18,5 bis 110kW ✔️ Hutschienenmontage 2,2kW möglich
✔️ Auslegung für Heavy Duty 150%/60Sek. ✔️ Modbus RTU & ASCII Kommunikation serienmäßig
✔️ DC-Bus-Lösung (400V; ≥ 4kW) ✔️ Antrieb von Synchron- und Asynchronmotoren
✔️ Integrierte C3-Filter (≥ 4kW), optionale Filter ( 2,2kW) ✔️ Genauigkeit der Geschwindigkeitsregelung ± 0,2% bei Vektorregelung

Flexible Installationsmöglichkeiten

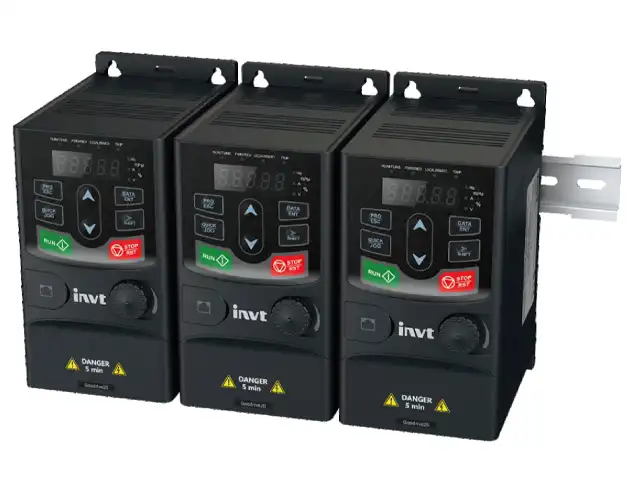

Die Frequenzumrichter im Leistungsbereich ≤ 2,2 kW sind auch für die platzsparende „side-by side“ Hutschienenmontage geeignet. INVT Frequenzumrichter Serie GD20-EU auf Montageschiene im Schaltkasten

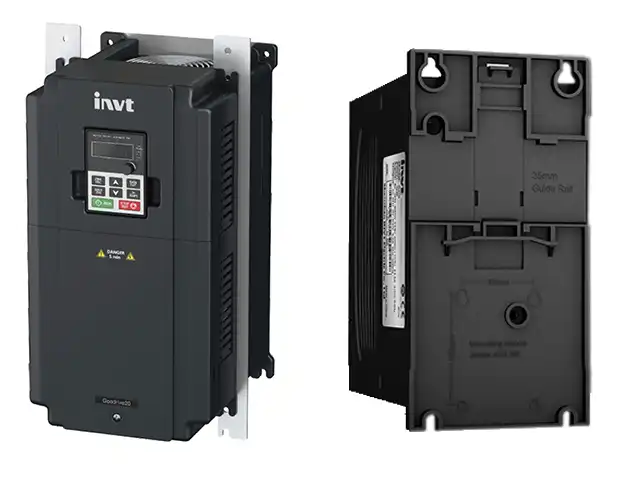

Geräte ≥ 4 kW sind auf der Montageplatte oder als Durchsteckvariante montierbar. INVT Frequenzumrichter Serie GD20-EU als Durchsteckvariante

Virtuelle digitale Eingänge

Bis zu 9 digitale, über Kommunikation steuerbare, virtuelle Eingänge erweitern den Funktionsumfang des Frequenzumrichters.

Schneller Zählereingang (HDI)

Der GD20-EU verfügt über einen HDI-Eingang. Dieser Eingang kann als Sollwerteingang
mit bis zu 50 kHz Pulsfrequenz verwendet werden.

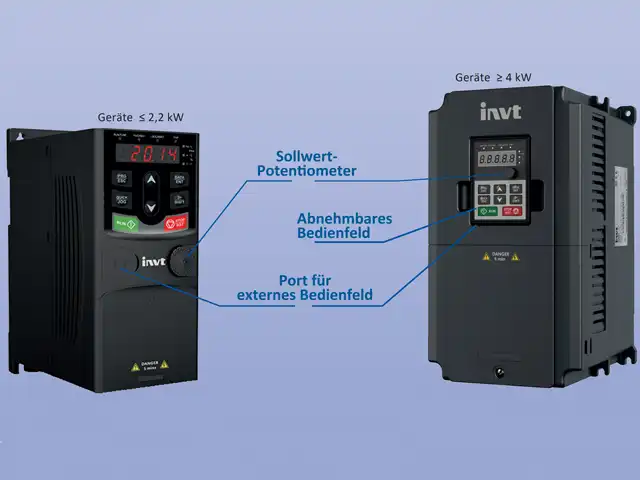

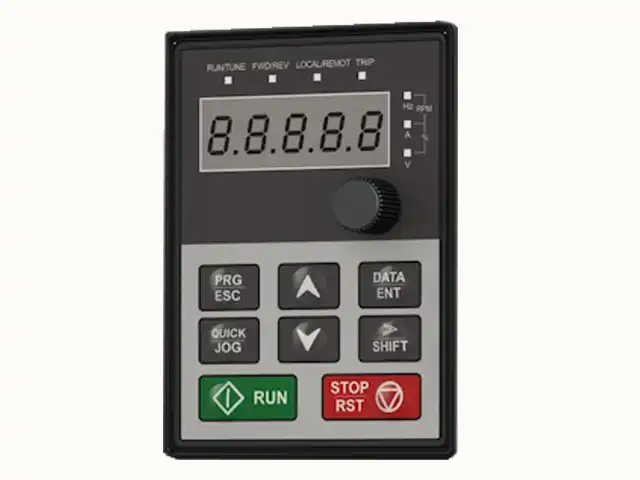

Externes LED-Bedienfeld

Das externe LED-Bedienfeld ist wahlweise auch mit einer Kopierfunktion für Parameter
ausgestattet.
INVT Frequenzumrichter Serie GD20-EU Display / abnehmbares Bedienfeld

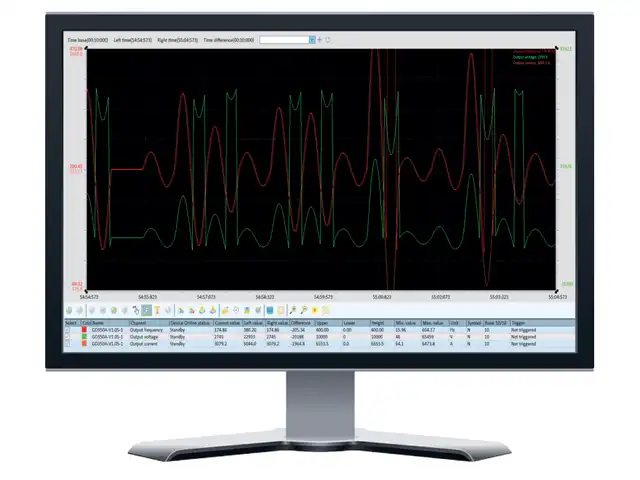

PC-Software

Die PC-Software "INVT-Workshop" verbindet Sie per USB-RS485-Adapter (Modbus®)
mit Ihrem GD20-EU. Die Übernahme von Parameterdaten zwischen unterschiedlichen
INVT-Frequenzumrichter-Serien ist möglich.
PC-Software INVT Frequenzumrichter Serie GD20-EU

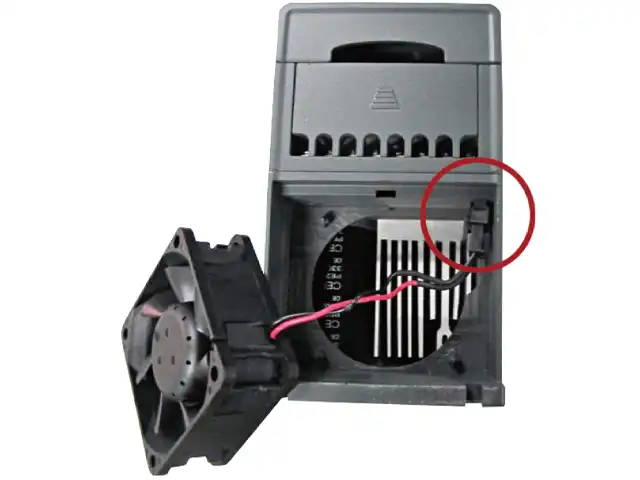

Lüfter

Steckbare Ausführung der Lüfter für eine einfache Wartung. Steckbarer Lüfter INVT Frequenzumrichter Serie GD20-EU

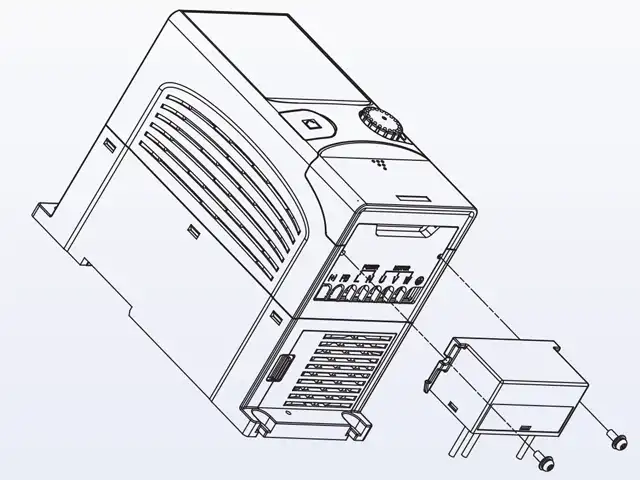

EMV-Filter

Im Leistungsbereich ≥ 4 kW sind C3-Filter standardmäßig eingebaut. Bei Leistungen
≤ 2,2 kW können optional C3-Filter angebaut werden. C1-Filter für die Gebäudeautomatisierung oder Low Leakage-Filter stehen als Option zur
EMV Filter INVT Frequenzumrichter Serie GD20-EU

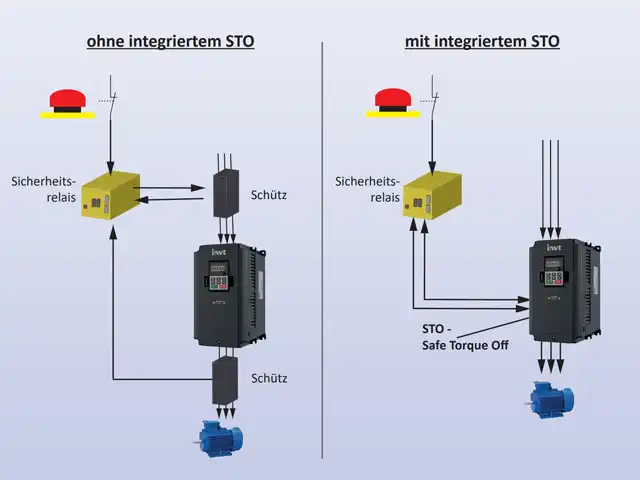

STO - Safe Torque Off

Mit der integrierten STO-Funktion (Safe Torque Off) erfüllt Ihr Antrieb die Standards IEC 61800-1/ SIL2/SIL3 / IEC 62061 /
ISO 13849-1 / PL "d" / PL "e". Der Motor wird durch Abschalten der Leistungsendstufen
sicher in den drehmomentlosen Zustand gesetzt. Die Zuverlässigkeit und Sicherheit Ihrer Anlage ist somit gewährleistet. Der STO des GD20-EU ist zweikanalig ausgebildet.
Steckbarer Lüfter INVT Frequenzumrichter Serie GD20-EU

Zahlreiche Sonderfunktionen

Startverzögerung, Pausenzeit zwischen Drehrichtungsumkehr, geführter Runterlauf bei Netzausfall, Netzausfall-Überbrückung, Drehmomentgrenzen, Drehmomentregelung, Drooping, Sleep & Wake up, frei programmierbare U/F-Kennlinie, Motorfangfunktion, Energy-consumption-break.

Anwendungsbereiche

Ihre individuellen Anforderungen in unterschiedlichen Anwendungsbereichen oder Projekten benötigen eine multifunktionale Frequenzumrichter-Serie. Die GD20-EU-Serie findet sich im gesamten Maschinen- und Anlagenbau, sowie in vielfältigen Industrien wieder. Steckbarer Lüfter INVT Frequenzumrichter Serie GD20-EU
