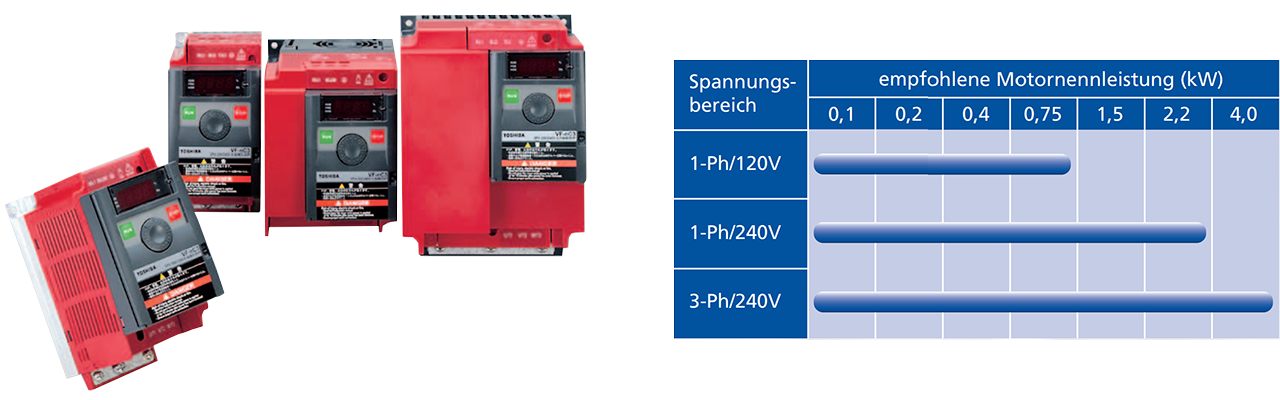

VF-nC3 Serie

Kraftvoller Start - präzises Timing: Effektive Antriebssteuerung

Die sensorlose Vektorregelung (SLV) des VF-nC3 sorgt für beeindruckende Kraftentfaltung aus dem Stillstand, sowie hervorragende Laufruhe und Drehzahlstabilität auch bei dynamischer Belastung. Die Reaktionszeit auf externe Steuersignale ist mit 14 ms ±1 ms konstant - der VF-nC3 steuert Antriebe effektiv und mit sehr hoher Wiederholgenauigkeit.

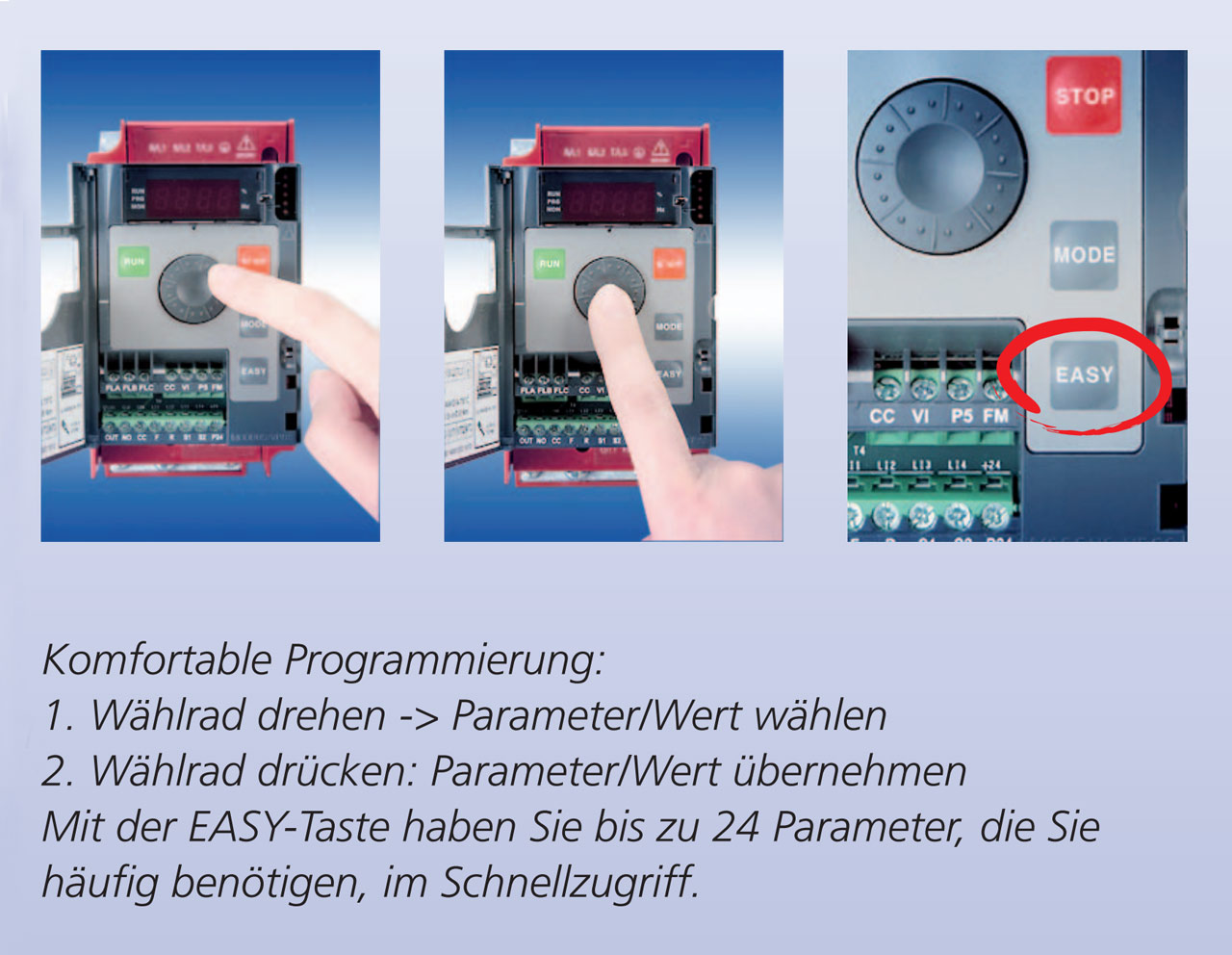

Inbetriebnahme? Nichts einfacher als das!

Beim ersten Einschalten wählen Sie die regionale Grundeinstellung für Europa, Amerika oder Asien aus, dann kann der Motor schon gestartet werden. Mit dem komfortablen Wählrad sind die restlichen Einstellungen schnell erledigt. Das gewohnt übersichtliche Toshiba Menü verschafft jederzeit Einblick in alle Betriebsdaten0 und Einstellungen. Mit der EASY-Taste haben Sie Schnellzugriff auf bis zu 24 auswählbare Parameter. Unbeabsichtigte Veränderungen unterbinden Sie durch den Passwortschutz oder die Verplombung der Frontabdeckung.

Programmieren ohne Netz und doppelten Boden

Gut für alle, die viele Frequenzumrichter einrichten müssen: mit dem neuen Parameterschreiber PWU003Z programmieren Sie den VF-nC3 auch im spannungslosen Zustand - Sie müssen ihn nicht mal vollständig auspacken! Das spart Zeit und Kosten. Dateien werden vom PC via USB-Kabel zum Parameterschreiber PWU003Z übertragen oder direkt auf seiner SD-Karte gespeichert.

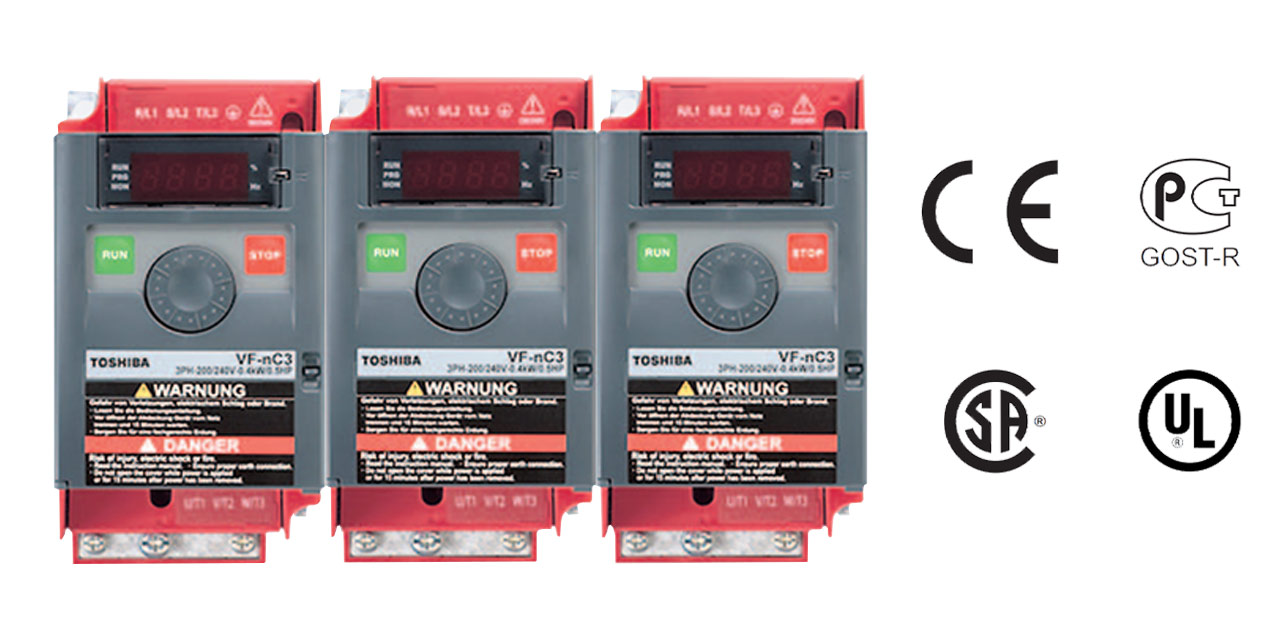

Weltweit zuverlässig im Einsatz!

Wichtig für den Export: alle Modelle sind nach den weltweit wichtigen Standards zertifiziert und werden mit Handbüchern in zehn Sprachen (auf CD) ausgeliefert. Das Europamodell des VF-nC3 (200 V bis 240 V einphasig bis 2,2 kW) hat integrierte Funkentstörfilter für die erste Umgebung (Wohnbereich) gemäß Kategorie C1 nach IEC61800-3, diese können bei Bedarf abgeschaltet werden. Auch unter schwierigen Umgebungsbedingungen können Sie sich auf den VF-nC3 verlassen: alle Geräte tolerieren Umgebungstemperaturen bis 60 °C, Betrieb bis 3000 m Höhe über NN und Seite-an-Seite-Montage.

Nachhaltigkeit ist sein Konzept

Die Energiesparregelung des VF-nC3 versorgt den Motor nur mit der tatsächlich benötigten Energie und erhöht so den Wirkungsgrad Ihres Antriebs. Die Standby-Abschaltung vermeidet darüber hinaus unnötigen Betrieb - das schont Anlagen und die Umwelt. Der VF-nC3 erfüllt die RoHS-Direktive, ist für mindestens zehnjährige Betriebsdauer ausgelegt und zu über 70 % wiederverwertbar.

Umfangreiches Zubehör (Option)

Die große Palette an optionalen Zubehör macht den Einsatz des VF-nC3 einfach:

• PWU003Z: Parameterschreiber zum Programmieren des VF-nC3 im spannungslosen Zustand
• RKP007Z: Fernbedienteil mit großer LEDAnzeige
• RKP002Z: Fernbedienteil mit Parameterprogrammierung
• Touch Panels der V8- / S8-Serie von HAKKO
• Montageplatte zur Hutschienenmontage
• Programmiersoftware (Windows)
• Netz- und Motordrosseln
• Sinus- und dU/dt-Filter
• ableitstromfreie Funkentstörfilter

Wir beraten Sie gern, welches Zubehör für Ihre Anwendung das Richtige ist!

Die Funktionen des VF-nC3 im Überblick

Standard Steuerfunktionen:

• PID-Regelung mit Sommer/Winterschaltung
• Standby-Abschaltung bei niedriger Frequenz
• Frequenzsprung zur Resonanzunterdrückung
• Soft-Stall gegen Überlastung und Blockieren
• geführter Runterlauf bei Netzausfall
• automatischer Wiederanlauf nach Störungen
• S-förmige und C-förmige Rampen
• automatisch angepasste Hoch- und Runterlaufzeiten

Ausgangs- und Schutzfunktionen:

• niedrige Frequenz
• Frequenzvorgabe erreicht
• Frequenzband erreicht
• Überstrom / -spannung
• Unterstrom / -spannung
• zu hohes Drehmoment
• Übertemperatur
• Wartungsalarm, Betriebsstundenzähler

Eingangsfunktionen:

• Bis zu drei Funktionen pro Digitaleingang können frei kombiniert werden.
• Festfrequenzen über Digitaleingänge
• Zwei- und Dreidrahtsteuerung
• Motorpoti, Einrichtbetrieb, Schnellhalt
• umschaltbare zweite Rampen und zweite Motordaten
• Drahtbruchüberwachung für analoge Eingangssignale

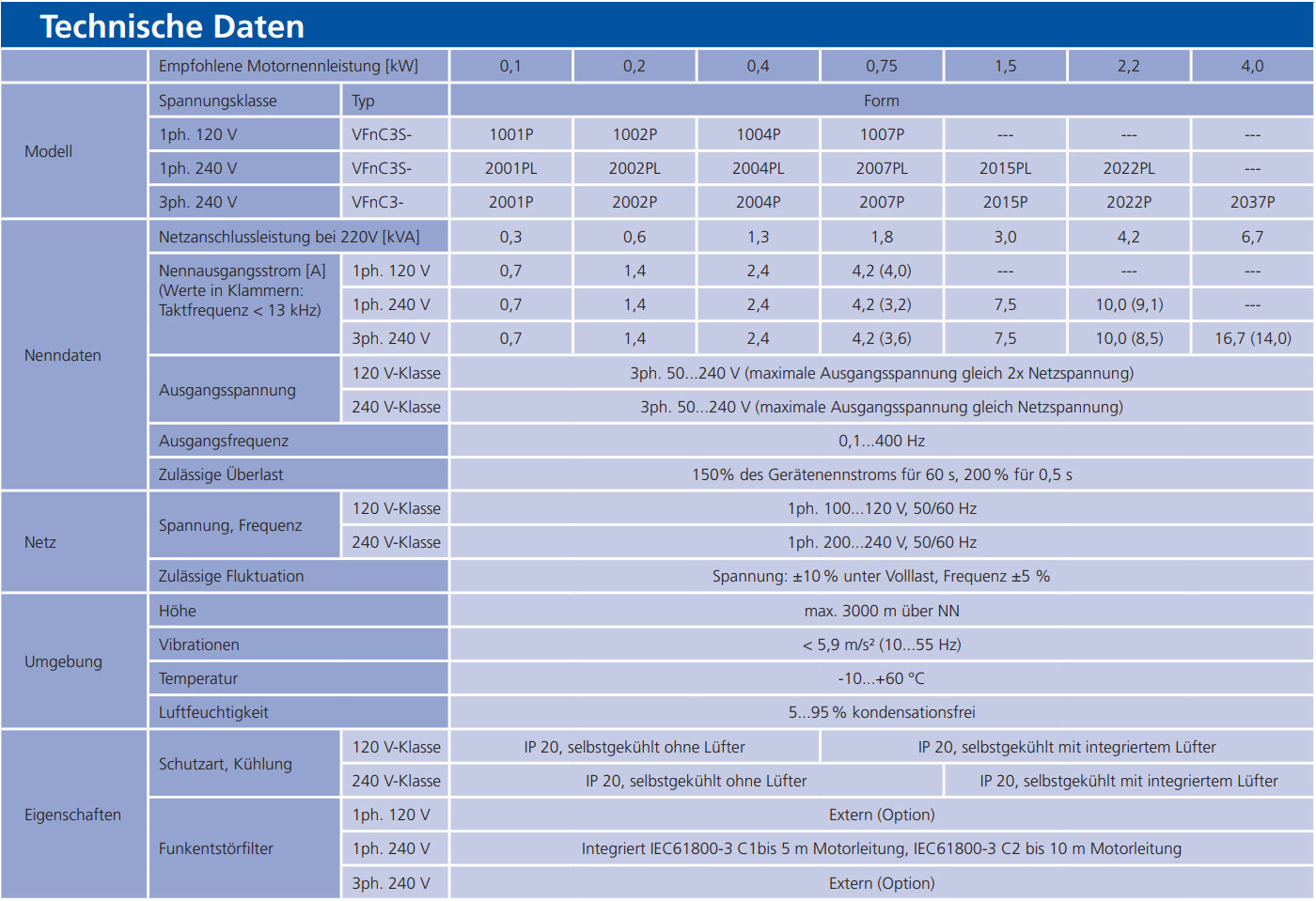

Technische Daten auf einen Blick

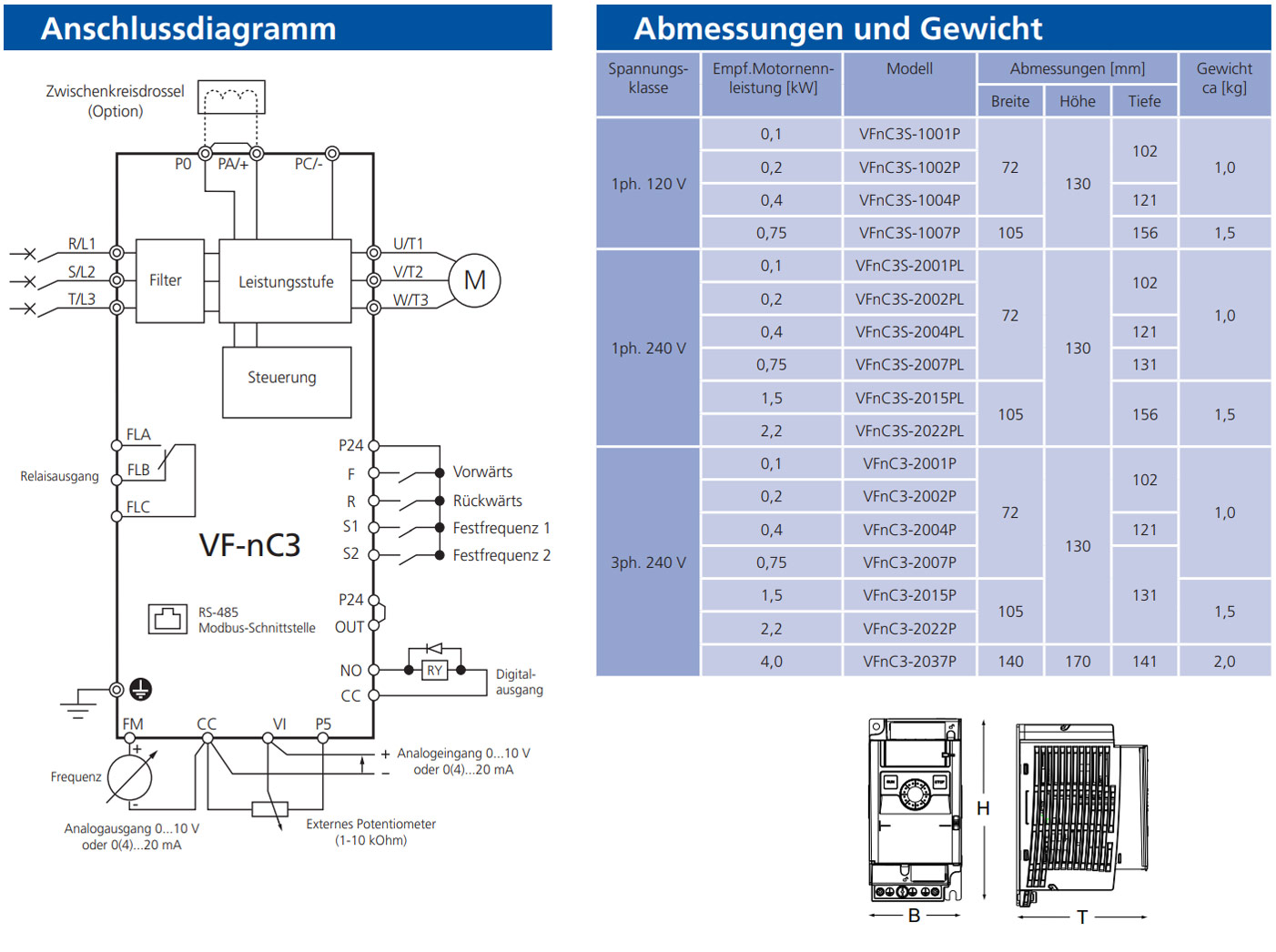

Anschlussdiagramm, Abmessungen & Gewicht
