Zugkraft: 18144kg bis 90718kg

Seilwinden H Serie

Hocheffiziente Getriebe und robuste Konstruktion

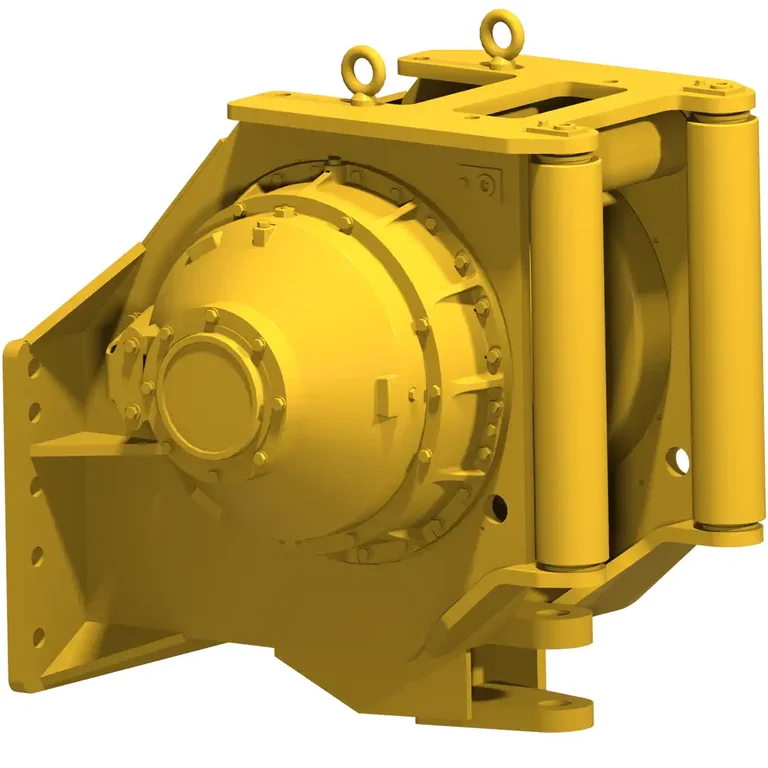

Die hydraulisch angetriebene Seilwinde der H-Serie ist ausgestattet mit einem dreifach Planetengetriebe, welches auf der Rückseite eines Raupenschleppers montiert wird. Die Winde wird durch einen Hydraulikmotor angetrieben, welcher speziell für die verschiedenen Raupenhydrauliksysteme ausgelegt ist.

Eigenschaften

Zu den Hauptmerkmalen aller hydraulischen Heckanbauwinden der H-Serie gehören:

Dadurch, dass keine Verbindung zum Antriebsstrang besteht, ergibt sich eine niedrigere Betriebstemperatur und ein geringerer Wartungsaufwand
Eine stufenlose positive Drehzahlregelung ermöglicht dem Bediener, die Geschwindigkeit von Winde und Schlepper aufeinander abzustimmen.
Die Freilaufkupplung ist mit einer dynamischen Bremse gekoppelt, um einen Lastrückfall auszuschließen.
Ausgestattet mit Drehzahlverstellbaren Kolbenmotoren, welche einen großen Drehzahlbereich und einer präzise Lastkontrolle ermöglichen.
Die einfache intuitive Windenbedienung in Kombination mit einem Überlastschutz ist ideal für unerfahrene Raupenanwender in dem wachsenden Mietmarkt.
Eine integrierte Schwerlast-Zugstange ist serienmäßig bei allen Modellen.
Drei Seilführungsrollen sind standardmäßig in den meisten Windenmodellen eingebaut.

Anwendungen

Rohrleitungsbau, Bergbauanwendungen, Forstwirtschaft

Hersteller

Braden Carco Gearmatic (Arrowhead Winch)

* Beispiel-Berechnungen werden gerne auf Anfrage erstellt!

Technische Daten - Beispiel der H-Serie

TYP	Caterpillar	Case	New Holland	John Deere	Komatsu
H40	D3K, D4K, D5K, D3G, D4G, D5G	550L, 650L, 750L, 850L	D85B, D95B	450J, 550J, 650J*	D39EX/PX-22*
H50	D6K	1150K	-	700J	D51EX/PX-22*
H60	D6N	1650L*	D150B*	750J	-
H90	D6R (Alle Serien); D6T, D7E	-	-	750J, 850J	D65EX/PX/WX-15
H110B	D7R II	-	-	-	D85EX/PX-15
