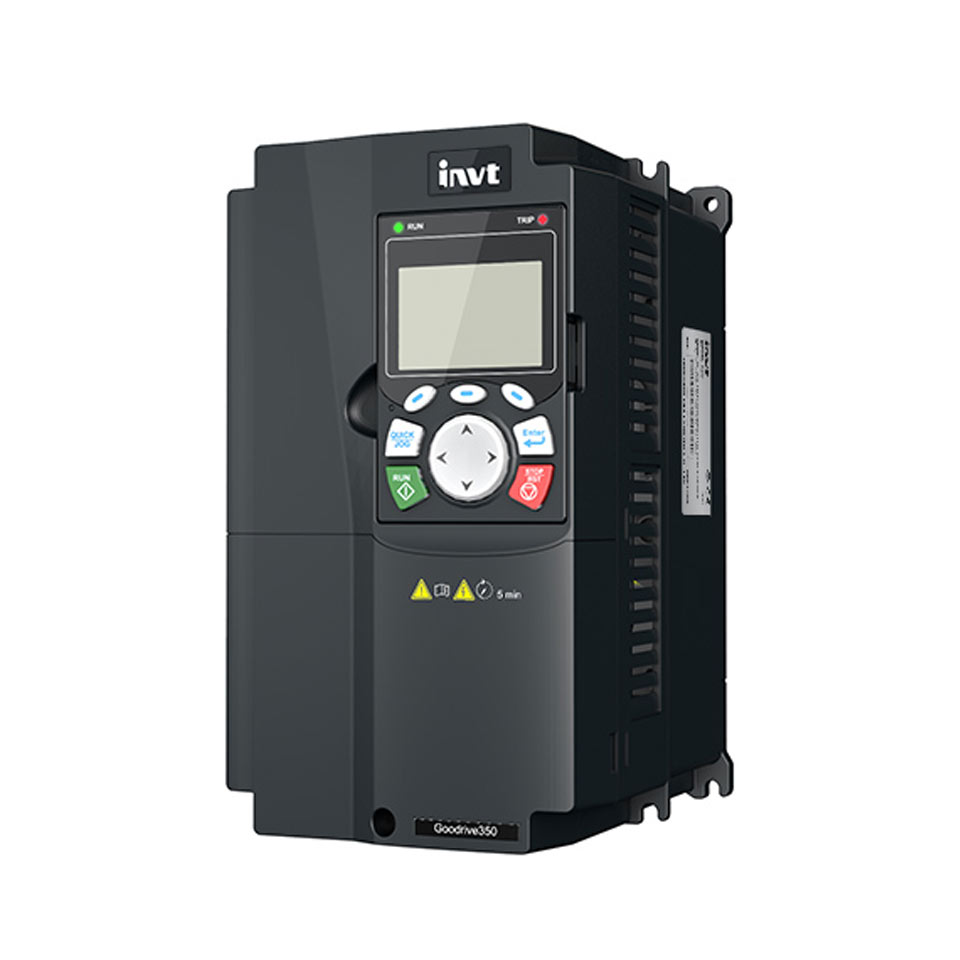

GD350A-022G/030P-4 INVT Frequenzumrichter

Der INVT GD350A-022G/030P-4 ist ein leistungsstarker Frequenzumrichter für anspruchsvolle industrielle Anwendungen. Dank Dual-Rating-Betrieb eignet er sich sowohl für Standard- (ND) als auch Schwerlastanwendungen (HD): Im ND-Modus liefert er 30kW bei 60A, im HD-Modus 22 kW bei 45 A. Die hohe Überlastfähigkeit – 150 % für 60 Sekunden – sorgt für zuverlässiges Anlaufverhalten selbst unter schwierigen Lastbedingungen.

Kompakte Bauweise – maximale Performance

Die GD350A-Serie ist in der Grundausführung auf Schutzart IP20 ausgelegt – perfekt für den Einbau in Schaltschränken. Für den direkten Einsatz in rauen Umgebungen steht alternativ auch eine IP55-Ausführung der GD350A-Serie zur Verfügung. Die Betriebstemperatur reicht von -10 °C bis +50 °C, was vielfältige Einsatzorte erlaubt.

Technik, die mitdenkt – Sicherheit inklusive

Alle Modelle verfügen über eine integrierte zweikanalige STO-Funktion (Safe Torque Off, SIL2 nach IEC 61800-5-2), die höchste Sicherheit bei minimalem Verdrahtungsaufwand bietet. Das bedeutet: Der Antrieb kann im Notfall sicher abgeschaltet werden – ganz ohne aufwendige externe Verdrahtung.

Bei Geräten bis 45 kW ist ein Bremschopper bereits eingebaut. Bei größeren Leistungen ist dieser optional erhältlich. Eine DC-Drossel ist ab 18,5 kW serienmäßig enthalten und verbessert das Brems- und Regelverhalten. Für besonders präzise Anwendungen lassen sich zudem Rückführungskarten nachrüsten – zum Beispiel für Encoder oder Resolver.

Zudem sind sämtliche Geräte EMV-gerecht nach EN 61800-3 Kategorie C3 ausgelegt. Die integrierte Ausgangsdrossel verbessert die Störfestigkeit und verlängert die Lebensdauer von Motor und Umrichter gleichermaßen.

Maximale Motorfreiheit – ein Umrichter für viele Aufgaben

Der GD350A eignet sich für eine Vielzahl von Motortypen: Asynchronmotoren, Permanentmagnet-Synchronmotoren (PMSM), Servomotoren und Außenläufer-Direktantriebe. Besonders bei Anwendungen mit niedriger Drehzahl und hohem Drehmoment entfaltet er seine Stärken. Auch der gleichzeitige Betrieb mehrerer Asynchronmotoren ist problemlos möglich – ideal für komplexe Maschinen und Lastverteilungen.

Vernetzbar und offen – Kommunikation nach Maß

Mit integrierter RS485/Modbus RTU und bis zu drei frei bestückbaren Optionsslots lässt sich der GD350A nahtlos in jede moderne Automatisierungslösung integrieren. Unterstützt werden unter anderem:

• Profinet®, EtherNet/IP®, EtherCAT®, CANopen®, Modbus TCP®, BACnet®, MQTT über GPRS
• Bluetooth® oder WiFi zur mobilen Parametrierung via App
• Fernwartung über Cloud-Anbindung (TCP, UDP oder MQTT)

Flexible Regelung – direkt aus dem Umrichter

Mit sechs digitalen Eingängen (davon zwei High-Speed-Zählern mit 50 kHz), zwei analogen Eingängen, zwei programmierbaren Wechsler-Relais (NO/NC), zwei Digitalausgängen (einer davon auch als Pulsausgang) und einem analogen Ausgang ist der GD350A auf vielseitige Anwendungen vorbereitet und lässt sich sogar mit weiteren Ein- und Ausgängen optional erweitern.
Zusätzlich lässt sich eine SPS-Karte mit 128 kB Programmspeicher integrieren – programmierbar nach IEC 61131-3 (AWL/KOP/FUP) über die PC- Software „INVT Auto Station“. Das ermöglicht die Lösung komplexer Steuerungsaufgaben direkt im Umrichter.

Intuitive Bedienung – lokal und mobil

Das mehrzeilige, mehrsprachige LCD-Display ermöglicht eine strukturierte, intuitive Parametrierung – auch ohne Handbuch. Alternativ steht die PC-Software „INVT Workshop“ zur Verfügung sowie die „INVT App“ (via Bluetooth/WiFi).

Breites Einsatzspektrum – für Ihre Branche gemacht

Dank seiner Vielseitigkeit ist der GD350A ideal für:

• Förder- und Schwerlastsysteme: Vector Control, Power Ride Through, Drehzahlrückführung
• Kran- & Hebetechnik: Drooping, Closed-Loop-Control, Master-Slave-Regelung
• Gebäudeautomation & HLK: Fire Mode, Energiesparfunktionen, Motorfangfunktion
• Papier-, Folienverarbeitung: Bestes Drehmoment bei niedrigen Frequenzen
• Textilmaschinen und Separatoren: Geführter Runterlauf bei Netzspannungsausfall
• CNC & Maschinenbau: Positioniersteuerung, Servo- und PMSM-Unterstützung
• Industrie 4.0-Anwendungen: Echtzeit-Ethernet, Cloud-Lösungen, App-Zugriff
• Schaltschranklose Umgebungen: IP55-Ausführung mit Hauptschalter
• EMV-kritische Umfelder: Integrierter EMV-Filter (C3), DC- und Motordrossel

Fazit

Ob Einzelmaschine, komplexe Fertigungslinie oder vernetztes System: Der INVT GD350A vereint maximale Leistung, moderne Sicherheitstechnik, flexible Motorregelung und intelligente Kommunikation – alles in einem Gerät.

Ideal für Maschinen- und Anlagenbauer, Integratoren und Betreiber, die Wert auf Zukunftssicherheit, Langlebigkeit und einfache Integration legen.

💡 Hinweis: Für rauere Industrieumgebungen ist auch die GD350A IP55-Ausführung erhältlich – staubgeschützt, strahlwassergeschützt und direkt montagebereit.
