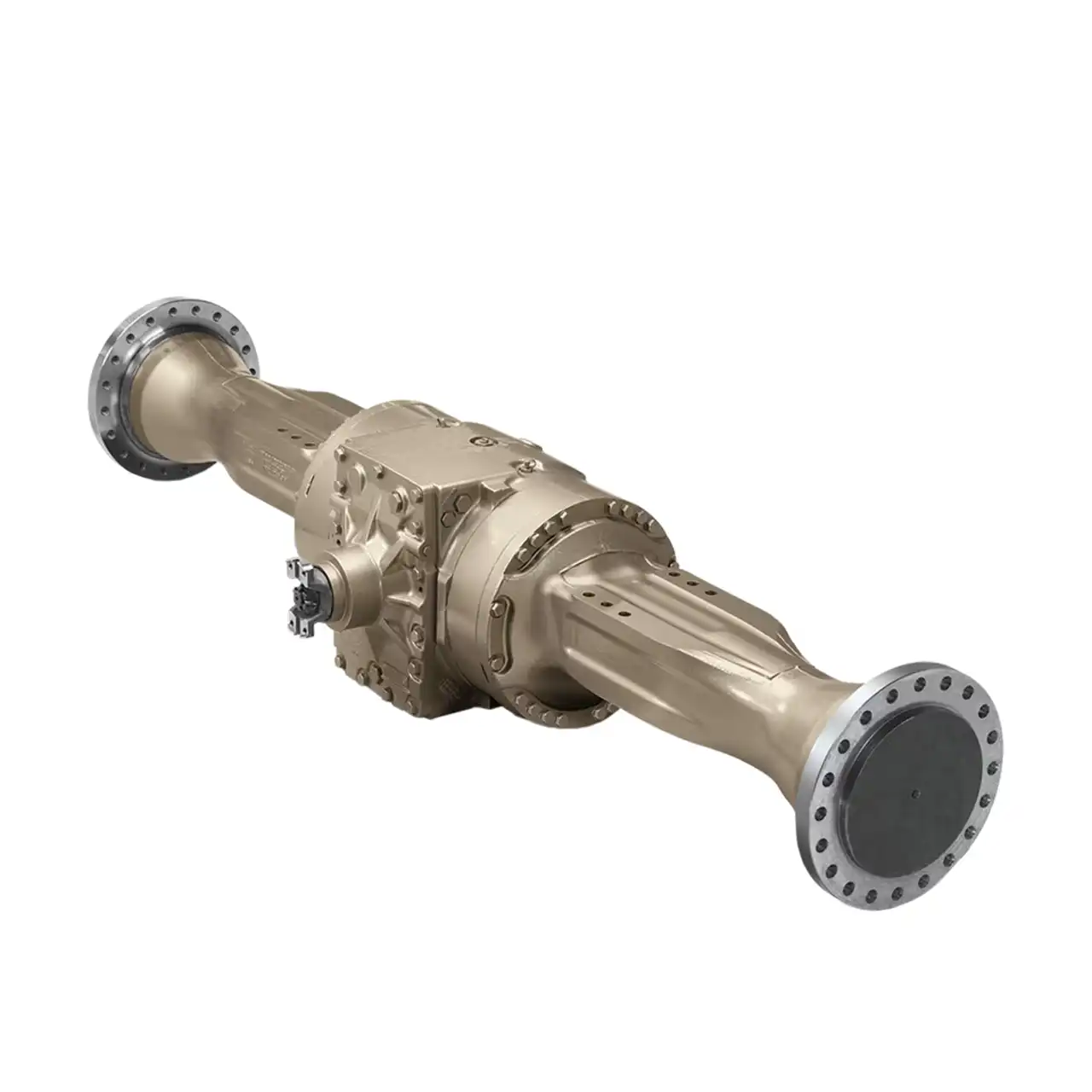

Funk 1400 Serie Achse

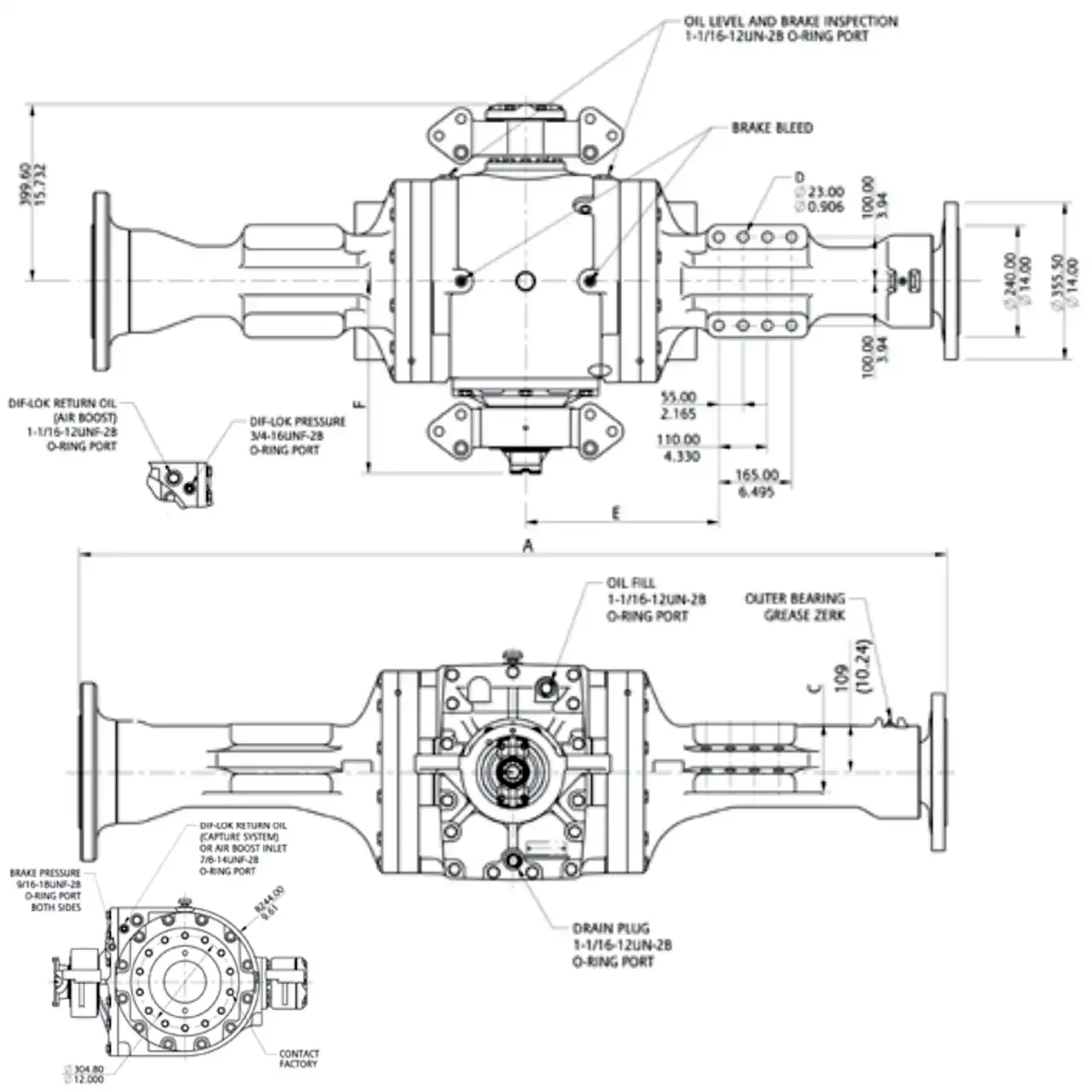

Funk 1400 Series Axle Dimensions

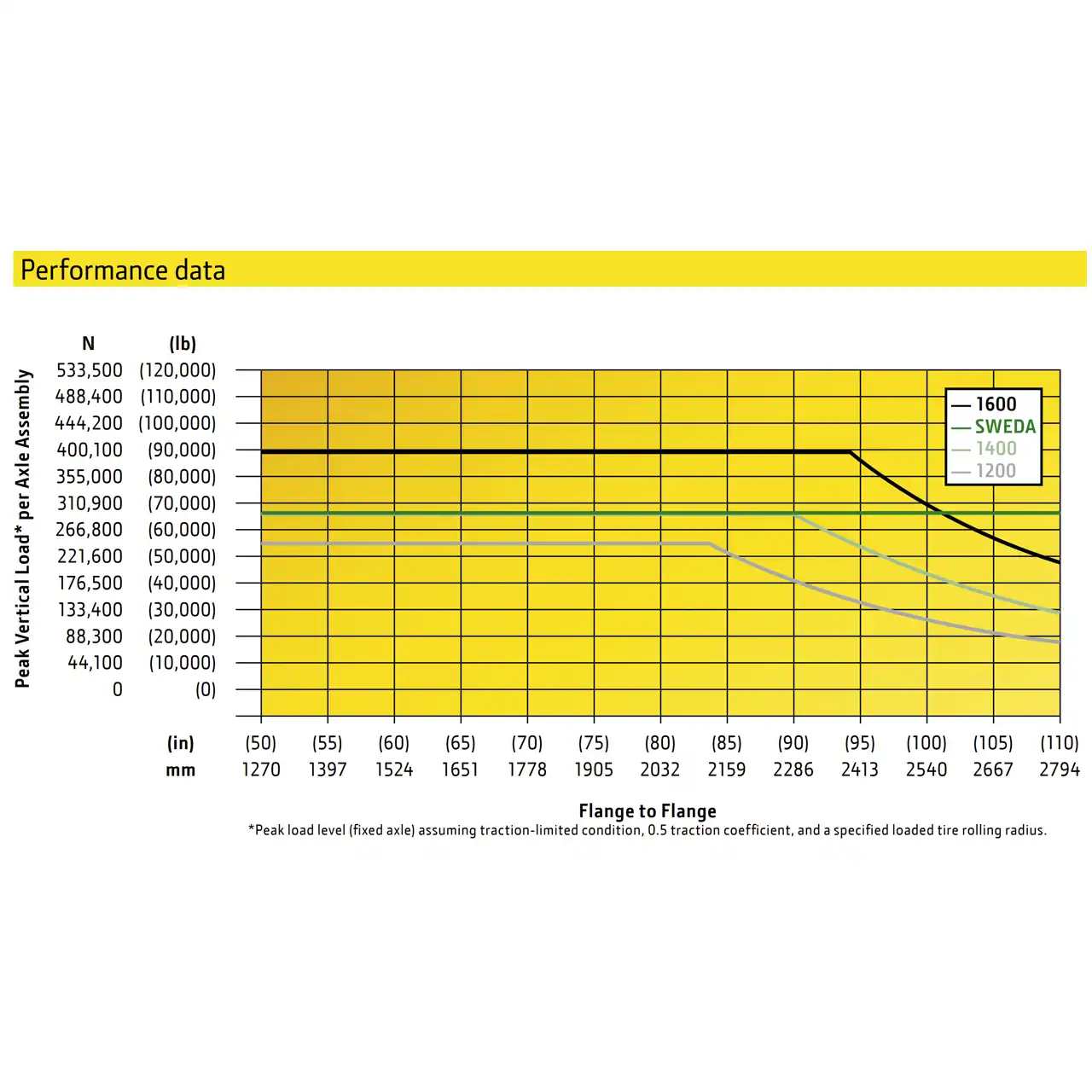

Funk 1400 Sweda Serie Achse Leistungsdiagram
Funk 1400 Sweda Serie Achse Untersetztung
Click to enlarge
    Funk 1400 Serie Achse
    Funk 1400 Series Axle Dimensions
    Funk 1400 Sweda Serie Achse Leistungsdiagram
    Funk 1400 Sweda Serie Achse Untersetztung

    Funk Serie 1400 SWEDA Achse

    SKU: 1400 SWEDA

    Mehr Auflage, weniger Fahrspuren: Die Funk 1400 SWEDA Achse mit innenliegendem Planetenendtrieb verteilt Lasten über 2.540 mm Spurweite und liefert hohe Radmomente – ideal für breite Reifen/Doppelbereifung in Off-Road-Fahrzeugen. Nasslamellen-Betriebsbremse (inboard) und federkraftbetätigte, hydraulisch gelöste Parkbremse sorgen für kontrolliertes Verzögern – robust, servicefreundlich und für lange Einsatzzeiten ausgelegt.

    Leistungswerte auf einen Blick:

    • Max. Stützlast (Peak vertical load): 300.000 N
    • Max. Achsdrehmoment: 47.400 Nm
    • Flansch-zu-Flansch (Spurweite): 2.540 mm

    Vertrieb, Auslegung und Service in Deutschland durch die esco antriebstechnik gmbh.

    zum Vergleich hinzufügen
    21 Personen sehen sich dieses Produkt gerade an!
    • Abholung bei esco in Troisdorf:

    bitte vorab anrufen, um Verfügbarkeit zu prüfen!

    • Lieferzeit:

    2 - 4 Werktage

    Description

    Die Funk Serie 1400 SWEDA ist für Fahrzeuge konzipiert, die maximale Boden­schonung bei hoher Tragfähigkeit verlangen. Die SWEDA-Geometrie ermöglicht extra breite Spurweiten (2.540 mm), größere Achswellen und höhere Außenlagerkapazitäten – damit bleiben Fahrspuren minimal, ohne Abstriche bei Performance und Lebensdauer. Der innenliegende Planetenendtrieb konkurriert nicht mit dem Radraum, reduziert die Wärmeübertragung auf den Reifen und wird über ein gemeinsames Öl- und Kühlsystem versorgt.

    Leistungsdaten
    Max. Stützlast 300.000 N (≈ 67.000 lb)
    Max. Achsdrehmoment 47.400 Nm (≈ 420.000 in-lb)
    Spurweite (Flansch-zu-Flansch) 2.540 mm (100 in)
    Ölvolumen 28 L (30 qt)
    Trockenmasse (ca.) 1.300 kg

    Daten gemäß Herstellerdokumentation; auslegungs- und einsatzabhängig.

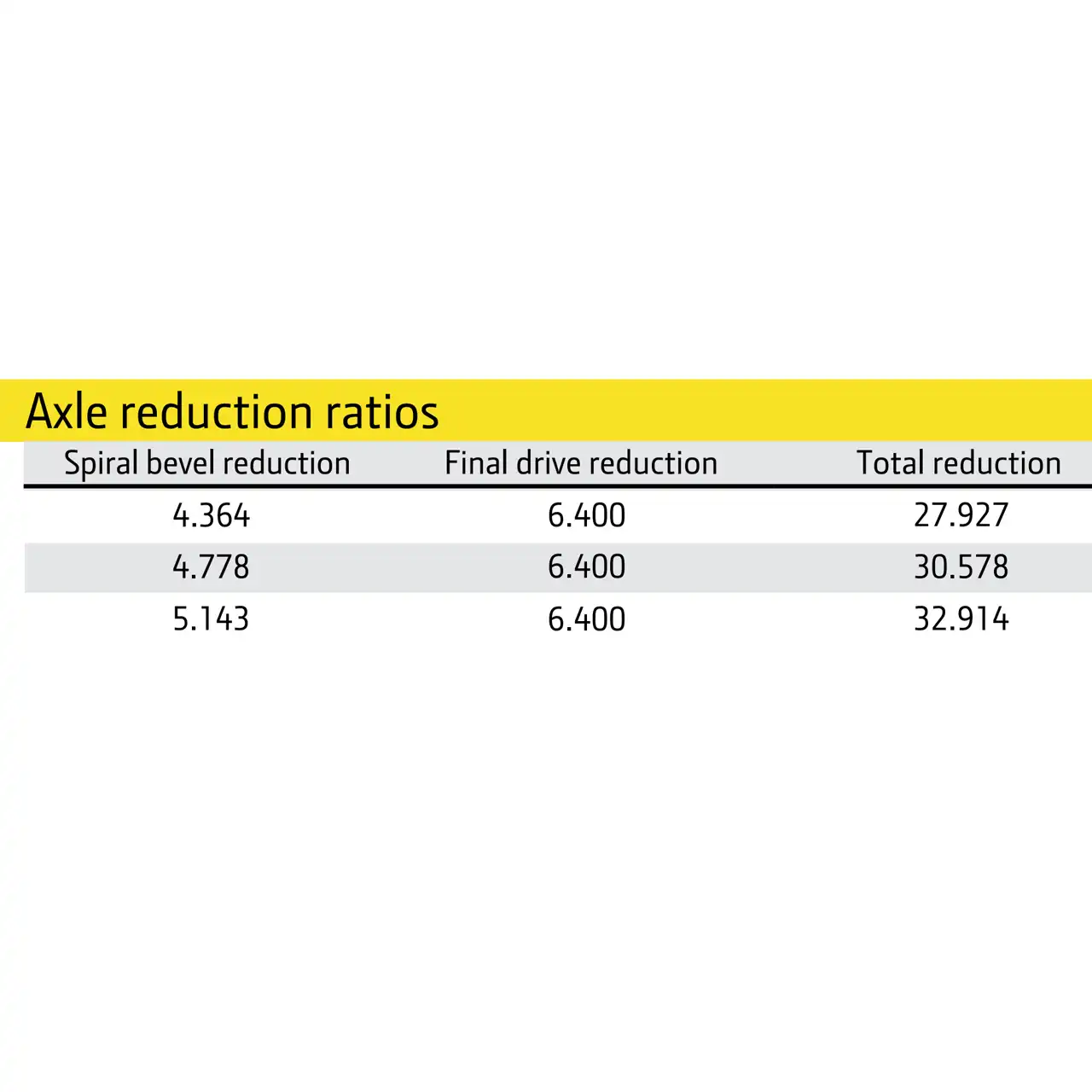

    Übersetzungsverhältnisse
    Bereich gesamt 27,927 : 1 – 30,578 : 1 (optionale Stufe bis 32,914 : 1)

    Basierend auf Spiral­kegelrad + Endtrieb (6,400).

    Differenzial & Bremsen
    Differenzialoptionen Standard, No-spin DIF-LOK, hydraulisches DIF-LOK
    Betriebsbremse Inboard-Nasslamellenbremse (kontaminationsgeschützt, funkenfrei)
    Parkbremse Federkraftbetätigt, hydraulisch gelöst (bei starr montierten Achsen)

    Inboard-Bremsen arbeiten kühler und halten länger; keine zu schützenden Bremsleitungen am Radende.

    Merkmale & Vorteile
    SWEDA-Konzept Breitere Spur, größere Wellen & Lager – geringere Bodendruckspitzen, höhere Stabilität.
    Innenliegender Planetenendtrieb Mehr Reifen-/Radauswahl, weniger Wärmeeintrag in den Reifen, hohe Drehmomentfähigkeit.
    Einheitliches Öl-/Kühlsystem Versorgt Planeten, Differenzial & Bremsen – bessere Kühlung, längere Lebensdauer.
    Modulares Baukastenprinzip Auslegung auf Drehmoment, Last und Schnittstellen Ihres Fahrzeugs – wirtschaftlich und passgenau.

    Typische Anwendungen: Schwerlast-Off-Road, große Fahrgestelle mit breiten Reifen/Doppelbereifung, Fahrzeuge mit hoher Traglast und sensiblen Untergründen.

    Engineering & Service (DE)
    Die esco antriebstechnik gmbh unterstützt Sie bei Auswahl, Auslegung, Schnittstellen-Engineering, Ersatzteilen und Inbetriebnahme.

    DOWNLOADS

    Datenblatt Funk Achse 1400 SWEDA Serie

    Herunterladen

    Broschüre Funk Drivetrain Components

    Herunterladen

    Broschüre Twin Disc Industrie

    Herunterladen
