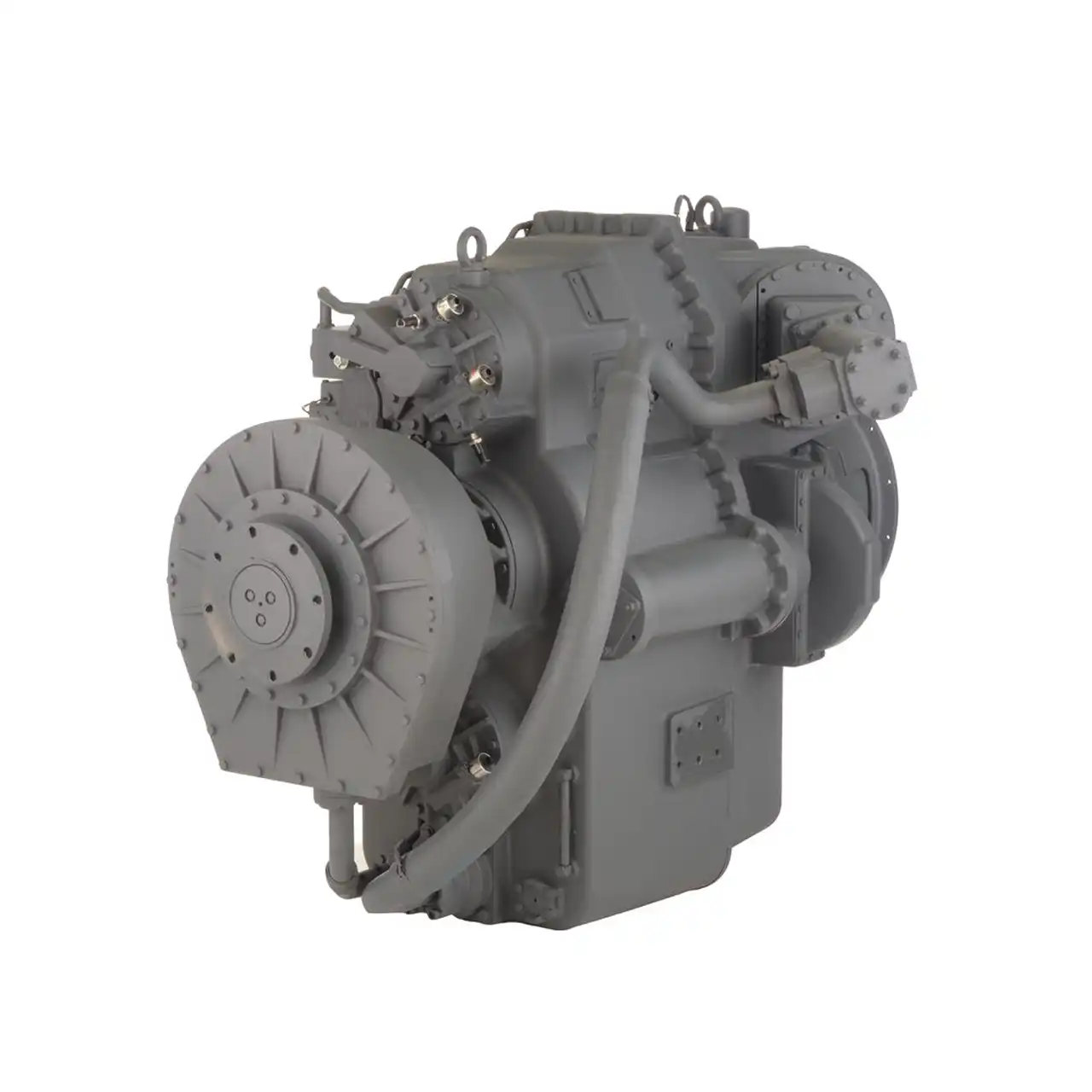

    Ta90 7601 Lastschaltgetriebe Twin Disc

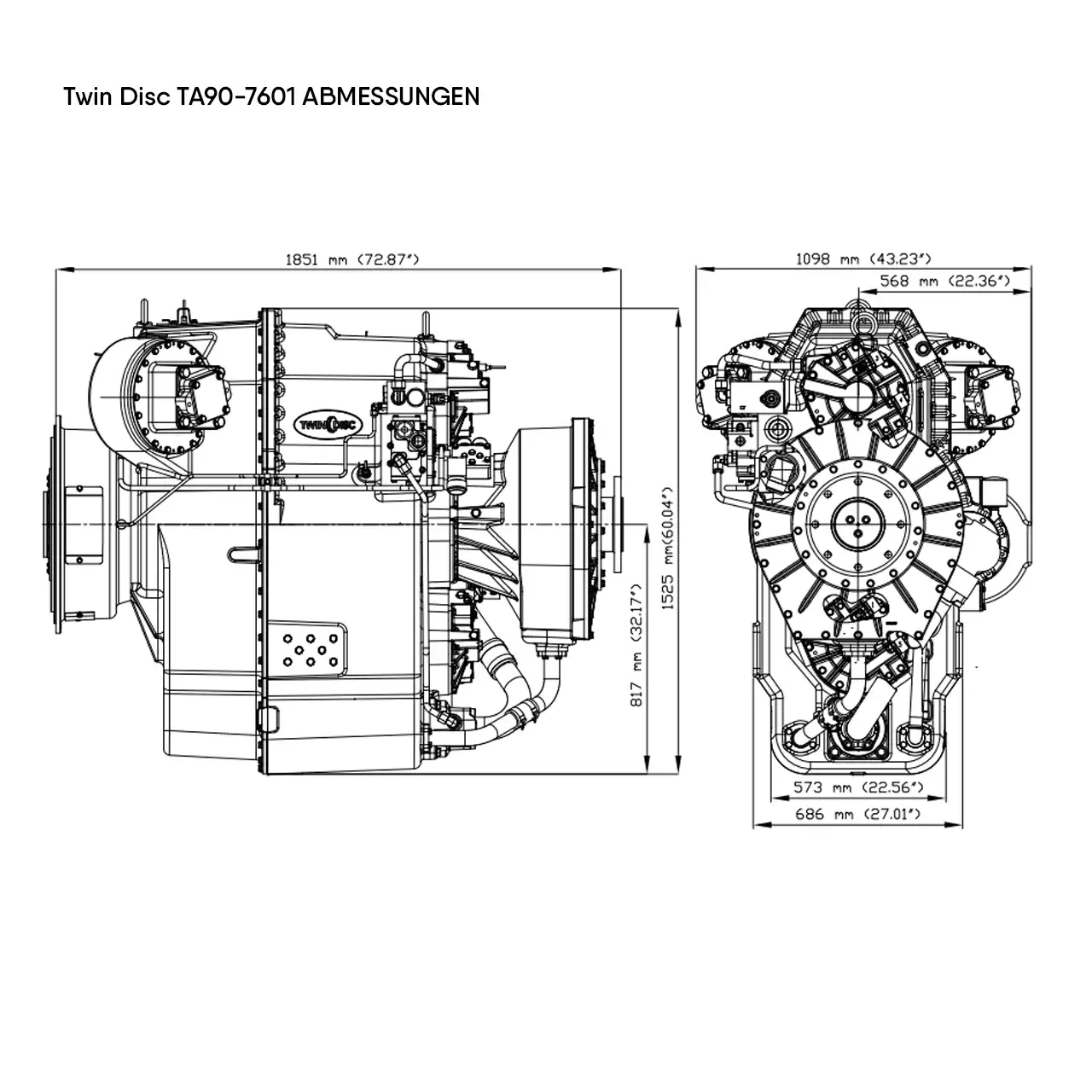

    Twin Disc Ta90 7601 Lastschaltgetriebe Abmessungen

    Twin Disc TA90-7601 – Lastschaltgetriebe

    Artikelnummer: TA90-7601

    Mehr Schub bei jedem Schaltvorgang: Das Twin Disc TA90-7601 ist ein koaxiales 9-Gang-Lastschaltgetriebe mit elektronischer Regelung – ausgelegt bis 1.939 kW (2.600 hp) @ 1.900 rpm und 10.460 Nm Eingangs­drehmoment. Leichtes Aluminiumgehäuse, kompakte Bauform und gleichmäßig abgestufte Gänge sorgen für schnelle Richtungswechsel und sanftes Einrücken – ideal für Bau-, Mining-, Öl-&-Gas- sowie Sonderfahrzeuge.

    Leistungswerte auf einen Blick:

    • Maximale Eingangsleistung: 1.939 kW (2.600 hp) @ 1.900 rpm
    • Max. Eingangsdrehmoment: 10.460 Nm

    Vertrieb, Auslegung und Service in Deutschland durch die esco antriebstechnik gmbh.

    zum Vergleich hinzufügen
    120 Personen sehen sich dieses Produkt gerade an!
    • Abholung bei esco in Troisdorf:

    bitte vorab anrufen, um Verfügbarkeit zu prüfen!

    • Lieferzeit:

    2 - 4 Werktage

    Beschreibung

    Das Twin Disc TA90-7601 kombiniert eine koaxiale 9-Gang-Power-Shift-Stufe mit der TDEC-500 Elektronik. Es wurde speziell für Hochleistungs-Pumpanwendungen (z. B. Pressure Pumping/Fracking) entwickelt: schalten unter Last ohne „Throttle Dipping“, kompakt zwischen Fahrzeug-Längsträgern installierbar, und dank Aluminiumgehäuse besonders leicht.

    Leistungsdaten
    Max. Eingangsleistung 1.939 kW (2.600 hp) @ 1.900 rpm
    Max. Eingangsdrehmoment 7.617 Nm (1. Gang) / 8.826 Nm (2.) / 10.396 Nm (3.) / 10.460 Nm (4.–9. Gang)
    Max. Ausgangsdrehmoment 33.895 Nm
    Max. Eingabedrehzahl 1.900 rpm
    Gewicht (trocken) ≈ 2.637 kg (ohne PTO)
    PTO-Leistungsabgänge 0 / 1 / 2 „live“ PTOs, je 149 kW (SAE B/C/D Aufnahme)
    Ölvolumen / -strom ≈ 83 l / 409 l/min; in den meisten Fällen Motoröl verwendbar
    Glocke / Einbau SAE #0 oder SAE #00 (dry flywheel housing)

    Quelle: Hersteller-Datenblatt TA90-7601. Angaben konfigur­ations- und einsatzabhängig.

    Übersetzungsverhältnisse (9 Vorwärtsgänge, kein Rückwärtsgang)
    Gang 1–9 4.45 (1st) / 3.84 (2nd) / 3.26 (3rd) / 2.74 (4th) / 2.36 (5th) / 2.01 (6th) / 1.75 (7th) / 1.51 (8th) / 1.28 (9th)
    Gesamtübersetzung 3.47 (Overall)

    Fein und gleichmäßig abgestufte Gänge verhindern Druckabfall beim Schalten.

    Aufbau, Schnittstellen & Optionen
    Getriebetyp Koaxiales 9-Gang-Lastschaltgetriebe (Power-Shift), elektronisch geregelt
    Anfahrkonzept Kein Drehmomentwandler erforderlich; hochflexible Kupplung zur Torsionsentkopplung inklusive
    Bremsfunktion Interne Haltebremse für Stillstand ohne Pumpbetrieb
    Servicefreundlichkeit Automatischer Leitungs-/Hydraulik-Drucktest; gemeinsame Öl­einfüll­öffnung und Schauglas
    Einbau Kompakte Bauform für Montage zwischen Rahmenholmen; einfache Verrohrung
    Gehäuse Leichte, robuste Aluminiumgehäuse reduzieren das Fahrzeuggewicht

    Entwickelt „to match engine life“, erwartete L10-Lebensdauer ca. 10.000 h (Gegenwellen-Design).

    Merkmale & Vorteile
    Schalten unter Last Power-Shift in allen Situationen – ohne Gaswegnehmen („no throttle dipping“)
    Konstante Prozessleistung Eng abgestufte Gänge halten den Pumpdruck stabil
    Kompakter Footprint Schmale Silhouette für enge Bauraume – ideal für Frac-Rigs & mobile Aggregate
    Wartungslogistik vereinfacht In vielen Fällen identisches Öl wie im Motor

    Typische Anwendungen

    Hochleistungs-Öl-&-Gas-Druckpumpen (Fracking), Mining, Industrie- und Baufahrzeuge, Sonder- & Einsatzfahrzeuge.

    Service & Verfügbarkeit in Deutschland
    Engineering, Ersatzteile und Support aus einer Hand – jetzt Anfrage stellen. Die esco antriebstechnik gmbh berät, legt aus und begleitet die Inbetriebnahme.

    DOWNLOADS

    Broschüre Twin Disc Industrie

    Herunterladen

    Broschüre Funk Drivetrain Components

    Herunterladen

    Twin Disc Electronic Controls

    Herunterladen

    Datenblatt TA90-7601 – Twin Disc Lastschaltgetriebe

    Herunterladen
    Zusätzliche Information
    Gewicht 2637 kg
    Größe 1851 × 1098 × 1525 cm
    Marke

    Twin Disc

    Seit mehr als einem halben Jahrhundert verbindet TwinDisc und ESCO eine enge, vertrauensvolle Partnerschaft. Was 1973 mit einem gemeinsamen Projekt begann, hat sich über die Jahre zu einer starken und stabilen Kooperation entwickelt, die heute ein Vorbild für nachhaltige Geschäftsbeziehungen ist. Kupplungen und Getriebe für Industrie- und Marineanwendungen
    Anwendung

    An Land
    About brand
    Seit mehr als einem halben Jahrhundert verbindet TwinDisc und ESCO eine enge, vertrauensvolle Partnerschaft. Was 1973 mit einem gemeinsamen Projekt begann, hat sich über die Jahre zu einer starken und stabilen Kooperation entwickelt, die heute ein Vorbild für nachhaltige Geschäftsbeziehungen ist. Kupplungen und Getriebe für Industrie- und Marineanwendungen
    Versand & Lieferung
    Paketdienst / Standardversand inkl. Verpackung: bis 10 kg = 15,90€, 10-24 kg = 19,90€ Expressversand In- und Ausland: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt. Auslandsversand: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt. Speditionsversand ab 24 kg: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt.

    Nicht zögern, einfach anrufen!
    +49 (0)2241 – 480 70

    Benötigen Sie Service, Reparaturen oder eine maßgeschneiderte Lösung aus unserem Produktsortiment? Wir bei esco unterstützen Sie von der Auswahl bis zur Integration unserer Antriebslösungen – zuverlässig, professionell und ganz nach Ihrem Bedarf. Kontaktieren Sie unsere Experten, um gemeinsam die perfekte Lösung für Ihre Anwendung zu finden!

    KONTAKTIEREN SIE UNSERE EXPERTEN

    Verwandte Produkte

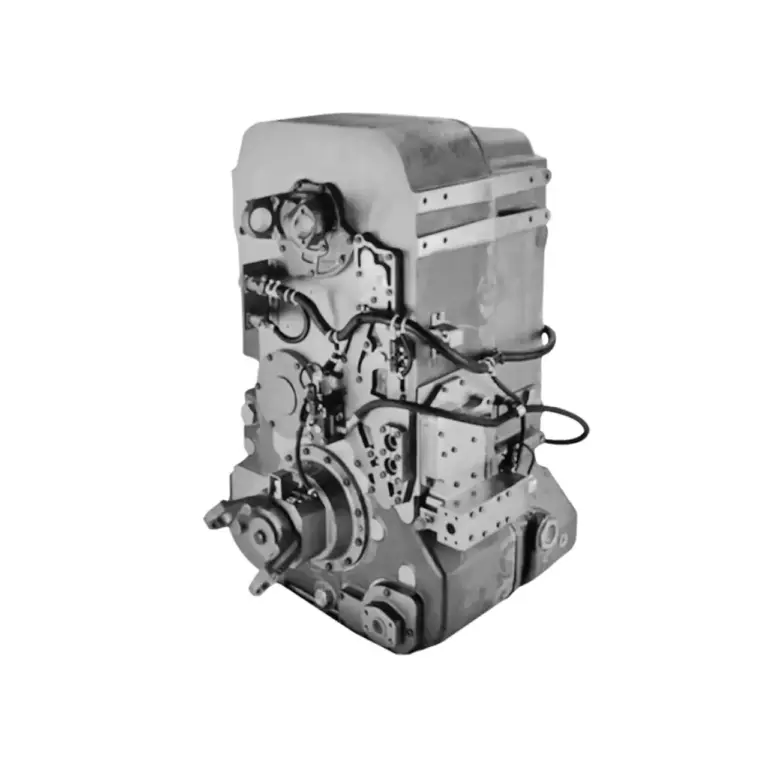

    Twin Disc Td61 2619 Lastschaltgetriebe Vorne
