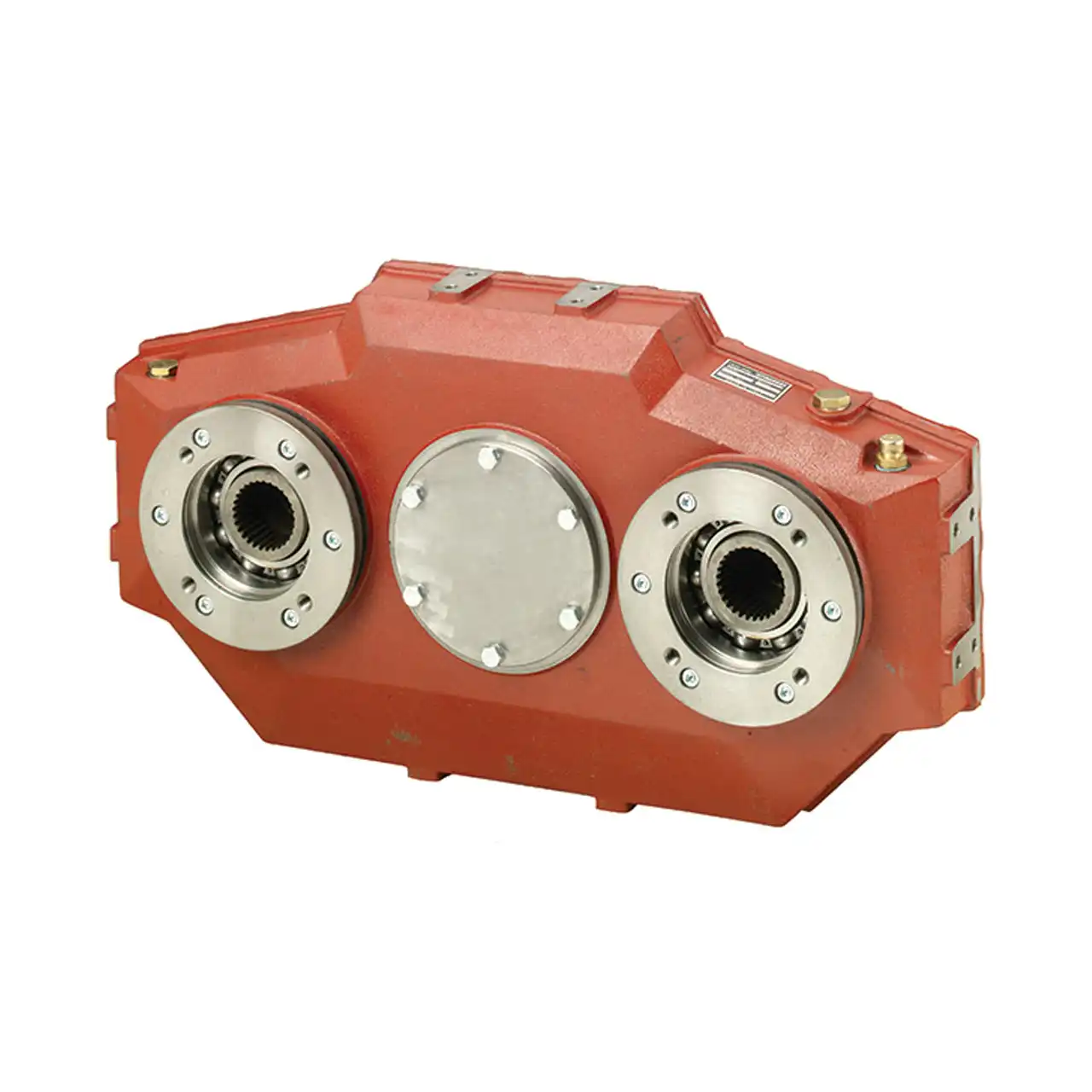

    Twin Disc Am232

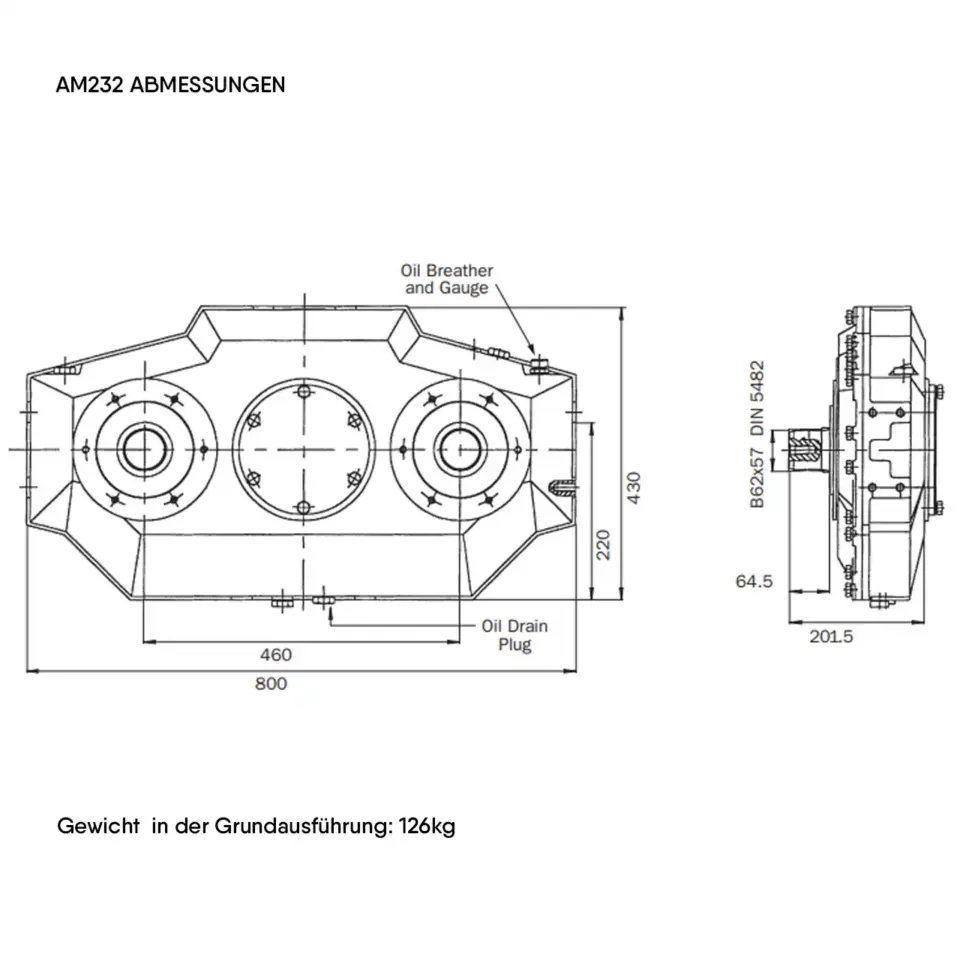

    Twin Disc Am232 Abmessungen

    Twin Disc – AM232 Pumpenverteilergetriebe

    Artikelnummer: AM232

    Kompakt, robust, modular – verteilt Antriebsleistung zuverlässig auf mehrere Hydraulikpumpen.

    Übersetzungen 0,49–1,00, Eingangsleistung bis 565 kW (758PS) bei 1:1 @ 2.400 U/min.

    Technische Highlights

    • Gehäuse aus Gusseisen
    • Kugellager für hohe Dauerlast
    • Einsatzgehärtete Wellen
    • Radialwellendichtring aus Viton auf der Antriebswelle
    • Abtriebsdrehrichtung entgegen der Antriebsdrehrichtung
    • Identische Getriebeübersetzung an allen Abtrieben
    • Modulare Konstruktion
    • Ausführung der Antriebswelle als Durchtrieb möglich
    • 4 Pumpenflansche möglich, Abtriebe sind beidseitig nutzbar
    • Maximales Eingangsdrehmoment auf Basis theoretisch unbegrenzter Zahnradlebensdauer und L10 ≥ 10.000 h (Lager)

    Konfigurierbar – jetzt anfragen!

    Unsere Experten prüfen Ihre Daten und erstellen Ihr Angebot.

    zum Vergleich hinzufügen
    91 Personen sehen sich dieses Produkt gerade an!
    • Abholung bei esco in Troisdorf:

    bitte vorab anrufen, um Verfügbarkeit zu prüfen!

    • Lieferzeit:

    2 - 4 Werktage

    Beschreibung

    AM232 Pumpenverteilergetriebe von Twin Disc

    Was Sie in der Praxis gewinnen
    Ein einziger Primärmotor versorgt mehrere Hydraulikpumpen – kompakt, sauber, effizient. Das AM232 wandelt Motordrehmoment in stabilen, vibrationsarmen Pumpenantrieb und verlängert so die Betriebszeit, senkt Stillstände und hält die Betriebskosten planbar.

    Konstruktion für Langlebigkeit & Ruhe
    Gusseisengehäuse, Kugellager, Viton-Dichtung an der Eingangsseite, geschabte Zahnräder, einsatzgehärtete Wellen. Ausgangsdrehrichtung entgegen der Eingangsrichtung; identische Übersetzung an allen Abtrieben. Maximales Eingangsdrehmoment basiert auf theoretisch unbegrenzter Zahnradlebensdauer und L10-Lagerlebensdauer ≥ 10.000 h.

    Leistung & Auslegung – was planbar ist
    Maximale Eingangsleistung: 565 kW (758 PS) bei i = 1:1 @ 2.400 U/min.
    Übersetzungen: 0,49 / 0,67 / 0,77 / 0,83 / 1,00.
    Eingangsoptionen: B (Basic), BD (Anflansch mit Schaltkupplung), BDS (freistehend mit Schaltkupplung) – je nach Konfiguration; Drehmoment/Drehzahl können durch die Kupplungsauswahl begrenzt sein.

    Technische Daten

    Verhältnis :1 Max. Eingangsdrehmoment (Nm / lbf·ft) Max. Ausgangsdrehmoment pro Pumpenflansch (Nm / lbf·ft) Max. Eingangs­drehzahl (U/min) Max. Ausgangs­drehzahl (U/min) Ölmenge (L / gal)
    0,49 3250 (2397) 800 (590) 1750 3571 5,0 (1,32)
    0,67 2800 (2065) 950 (701) 2000 2985 5,0 (1,32)
    0,77 2700 (1991) 1050 (774) 2100 2727 5,0 (1,32)
    0,83 2650 (1955) 1100 (811) 2100 2530 4,5 (1,19)
    1,00 2300 (1696) 1150 (848) 2400 2400 4,5 (1,19)

    Warum das betriebswirtschaftlich Sinn macht

    Ein Antrieb, mehrere Pumpen ⇒ weniger Bauraum und Nebenaggregate. Ruhige Zahnradpaarungen reduzieren Geräusch und Folgelasten auf die Pumpenlager. Standardisierte SAE-Schnittstellen verkürzen Beschaffung und Montage.

    Einwände vorweggenommen

    „Passt das?” – Wir klären Übersetzung, Flanschbild, Kupplung und Pumpenpads anhand Ihrer Daten.
    „Wie aufwendig?” – Modulare Baugruppen + klare Doku ermöglichen die zügige Integration.
    „Service?” – Eigene ESCO-Werkstatt und Vor-Ort-Einsätze, inkl. Ersatzteilversorgung und Prüfprotokollen.

    Konfigurierbar = „auf Anfrage“

    Das AM232 wird anwendungsspezifisch konfiguriert (Übersetzung, Ein-/Ausgang, Kupplung, Adaptionen). Unsere Experten melden sich zeitnah, prüfen Ihre Rahmenbedingungen und arbeiten ein individuelles Angebot aus.

    Jetzt Verfügbarkeit sichern

    Gefragte Übersetzungen und Kupplungsvarianten sind limitiert. Jetzt anfragen, damit Ihr Projekt ohne Verzögerung startet.

    DOWNLOADS

    Datenblatt AM232 Pumpenverteilergetriebe

    Herunterladen

    STEP-Datei herunterladen

    Herunterladen

    Modell: AM232 Zeichnung | Zeichnungsnummer: 1029019D | Eingang: Spicer 1610 flange | Ausgang: 65mm keyed output shaft standard cover kit | Hinweis: AM232 um 90° gedreht Spezielle Ölzirkulationspumpe für 90°-Montage

    Broschüre Twin Disc Industrie

    Herunterladen

    Twin Disc Pumpenverteilergetriebe Hauptkatalog

    Herunterladen

    Twin Disc Pump Drive Adaptors

    Herunterladen
    Zusätzliche Information
    Gewicht 126 kg
    Größe 800 × 430 × 201,5 cm
