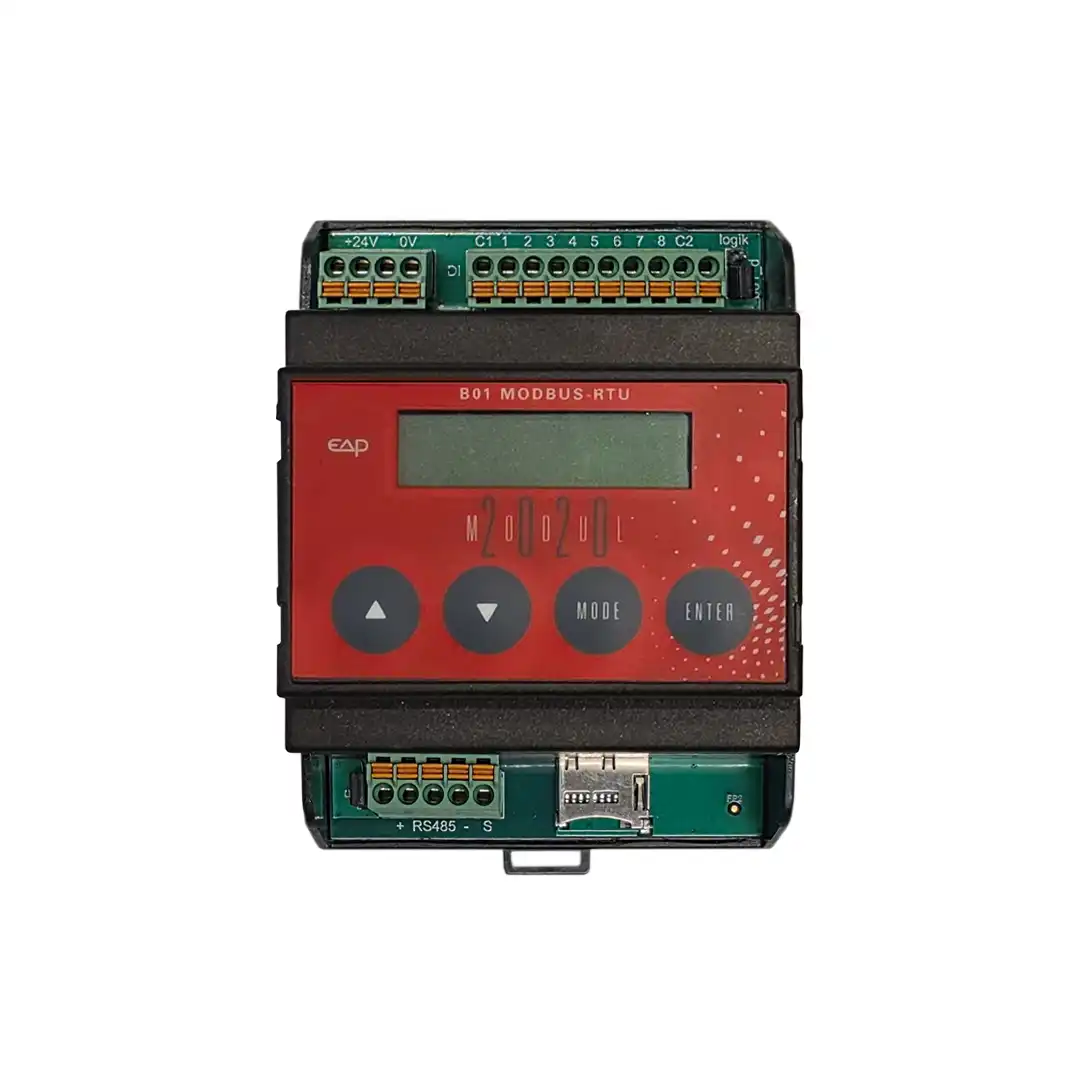

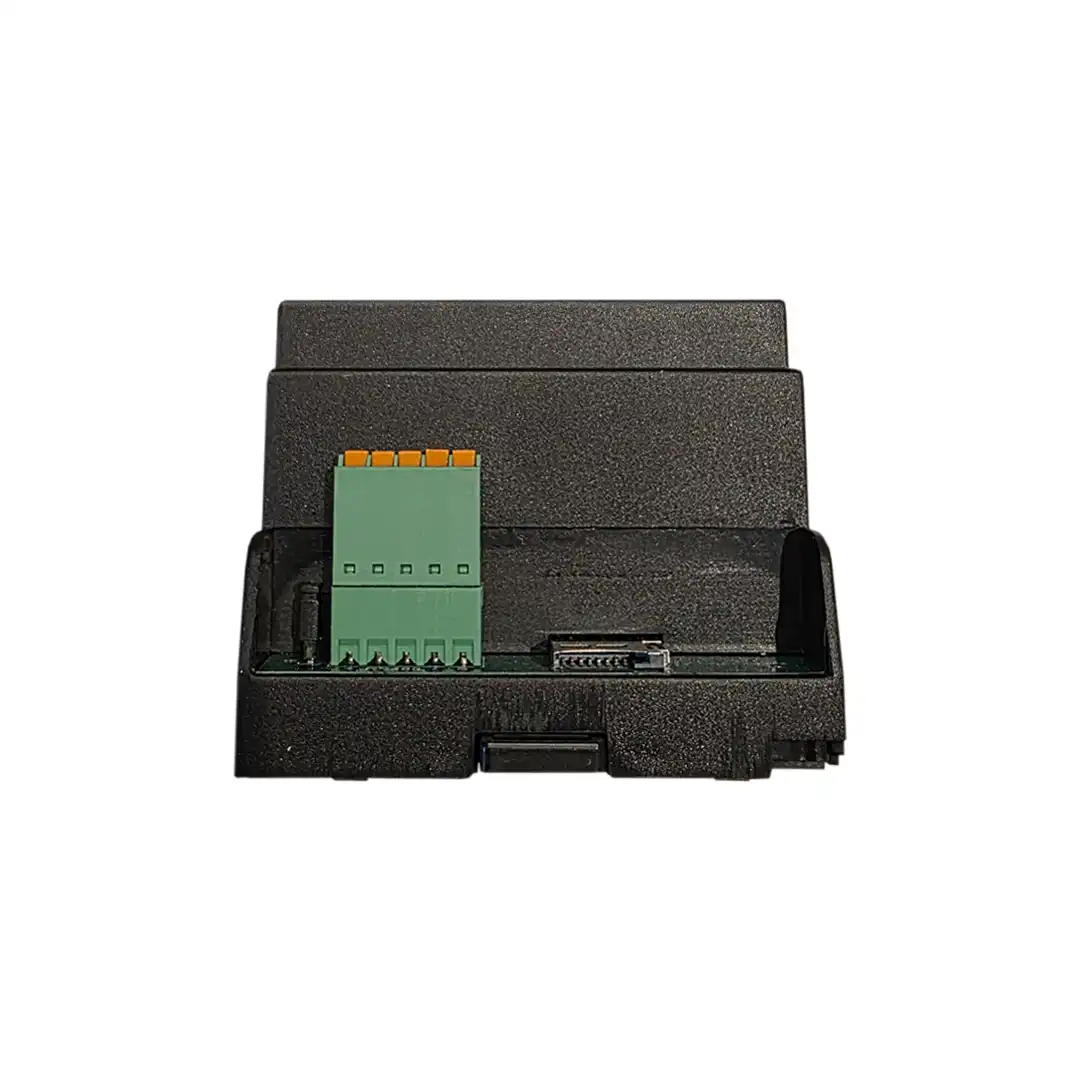

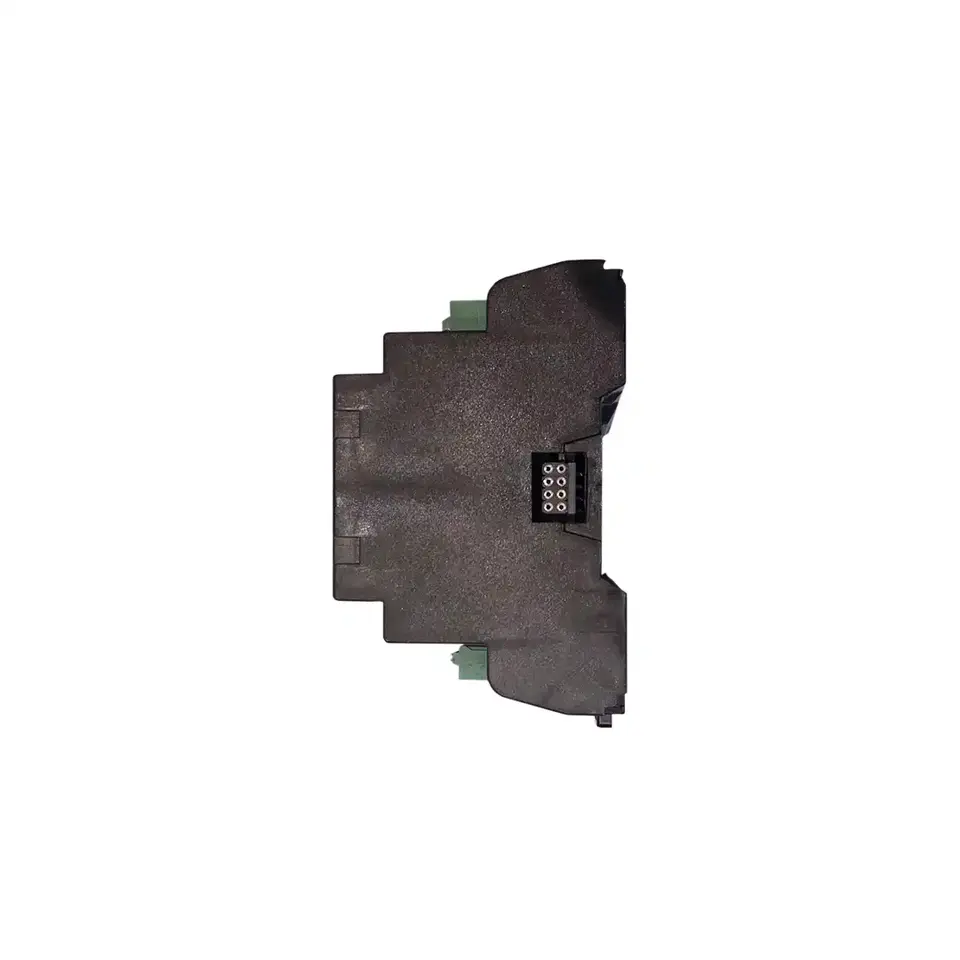

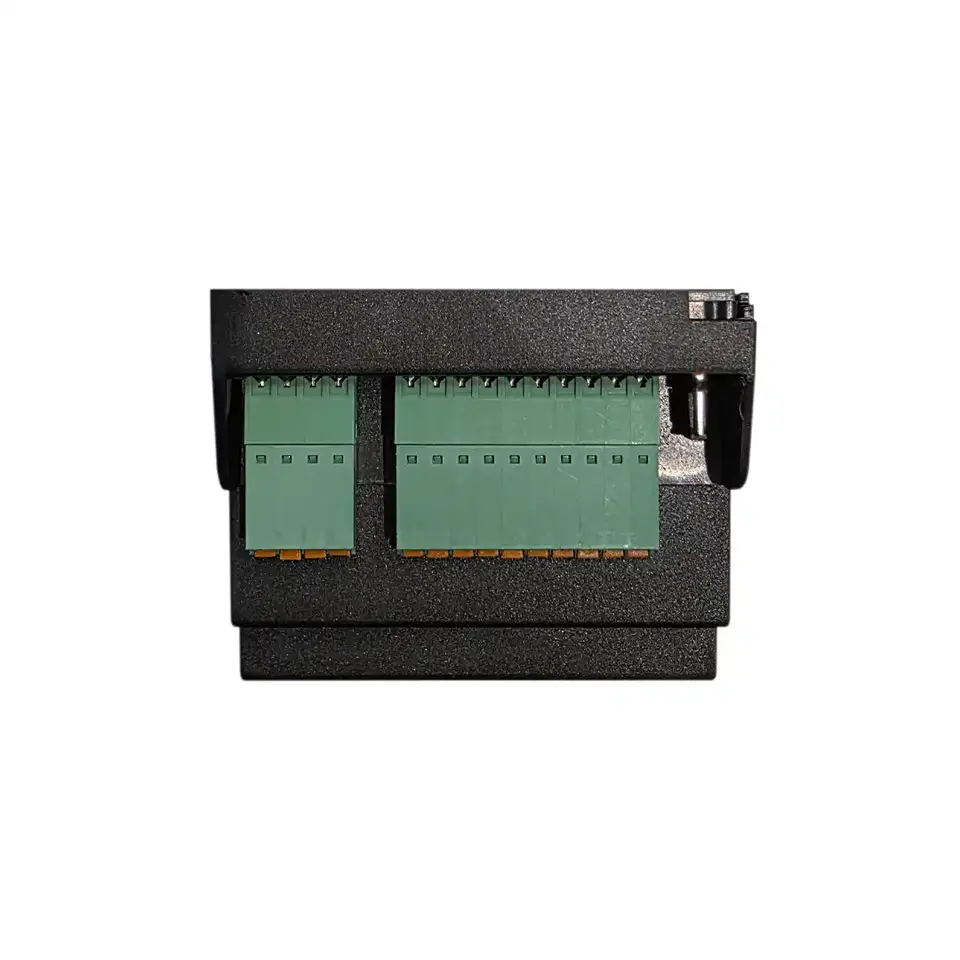

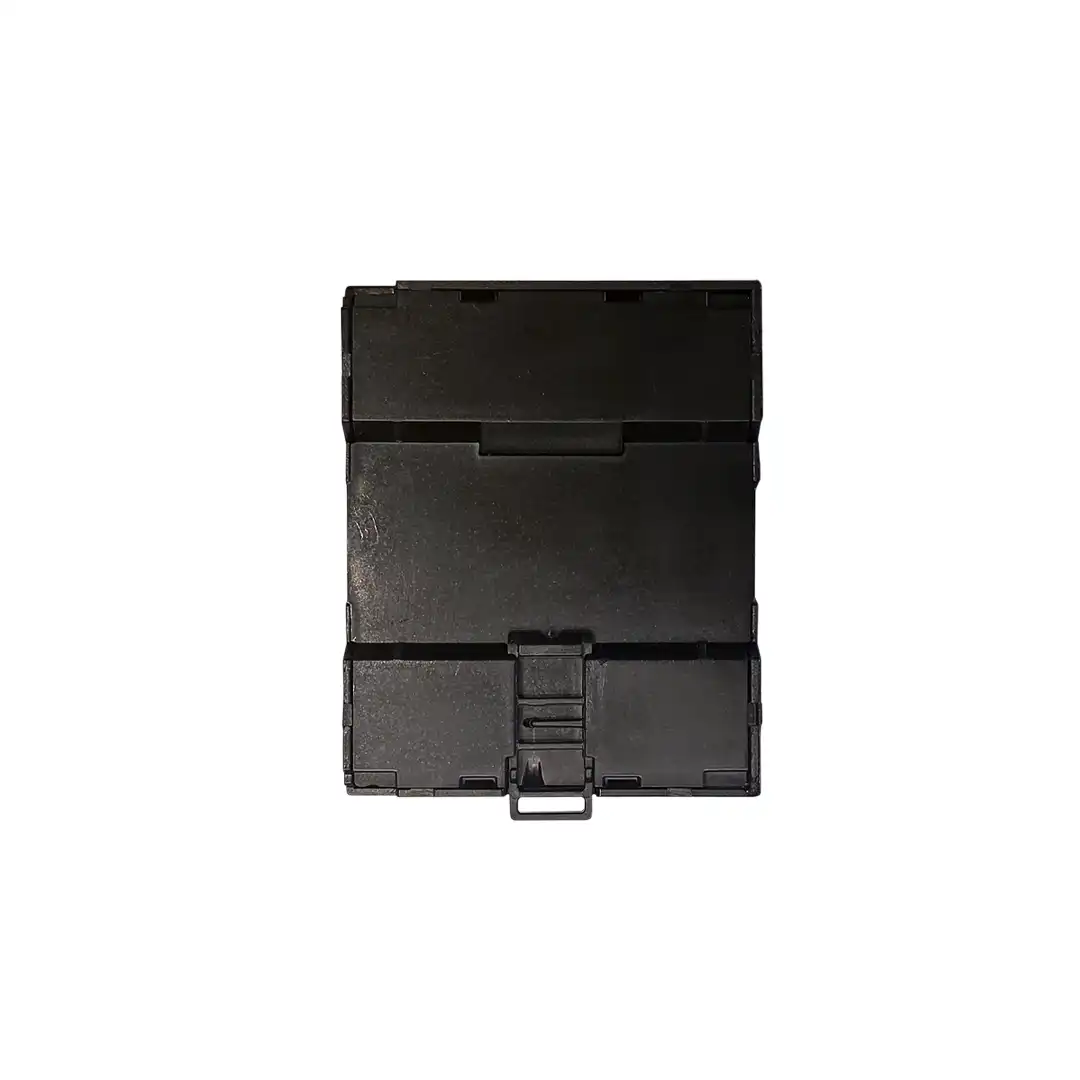

EAP Basismodul B01 8DI | MODBUS RTU Slave

97 Personen sehen sich dieses Produkt gerade an!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Beschreibung

Basismodul B01 (MODUL-2020) EAP I/O System 5700

Modulares I/O System mit Modbus®-RTU, Ethernet – Modbus® TCP/IP

Das Modul 2020 von EAP ist ein I/O System bestehend aus einem Basismodul mit LCD Anzeige, 4 Tasten und MikroSD Kartenslot, welches bis zu 15 Erweiterungsmodule (max. 248 I/O´s) steuern kann. Die Ausgänge können am Basismodul mittels Taster über das LCD Display menügeführt gesteuert werden bzw. von Hand aus am Erweiterungsmodul mittels Kippschalter (und Poti). Dieses I/O System ist die konsequente Weiterentwicklung der zentralen und dezentralen Feldbusgeräte. Ebenso wie die Feldbusgeräte wird dieses System zum Aufbau verteilter Systeme (Feldbussysteme) in der Industrie, Gebäudetechnik und HLK verwendet. Die Geräte können zentral und dezentral angeordnet werden und mittels Schnittstelle RS485 Modbus®-RTU oder Ethernet Modbus®-TCP/IP von unseren Steuer- und Regelgeräten R01.8DI / R02 und anderen zentralen CPU´s (DDC, SPS, PC) bzw. mit unseren Raumbediengeräten Tauris / Leonis gelesen und beschrieben werden.

Technische Daten

Digitale Eingänge:	8× DI (Digital Eingang), 24 V pnp oder npn
Versorgungsspannung:	24V DC +10%, -5%
Leerlaufstrom:	40mA
max. Stromaufnahme mA:	40+5 Kanal
Busprotokoll:	RS485 Modbus®-RTU
Übertragungsrate:	4.800…115.200 Baud
Gehäuse Basismodul:	45mm Reihenbausystem: Breite = 70 mm; Höhe = 90 mm; Tiefe=58 mm
Anzeige:	LCD Display Klartext
Handbedienebene:	LCD Display Klartext + 4 Tasten-menügeführte Bedienung / Steuerung der Ausgänge, Anzeige der Istzustände bzw. Istwerte
Speicher:	Mikro-SD-Kartenslot (Backup/Update)
Erweiterbarkeit:	Bis zu 15 Erweiterungsmodule, max. 248 I/Os
Umgebungstemperatur:	-10…+50°C
Klemmen je nach Modul:	Steckklemmen mit Push-in Anschluss bis 1,5 mm² oder 2,5 mm²
Montage:	Hutschiebe TS35
EMV Richtlinien:	nach EN 61326
Schutzart:	IP20
Normen:	CE Konformität

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit. Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: Modbus RTU/TCP, saubere Integration in SPS/SCADA.
Einfach & schnell: klare Beschriftung, menügeführte Einrichtung/Diagnose (modellabhängig).
Skalierbar: modular erweiterbar – ideal für Retrofit & Neubau.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Basismodul , Modul 2020 , Digital IN

About brand

Seit ca. 2005 verbindet eine enge, vertrauensvolle Partnerschaft EAP Electric GmbH und esco antriebstechnik gmbh. Was mit ersten Feldbus-Projekten begann, ist heute eine beständige Kooperation mit kurzen Wegen, praxisnaher Beratung und verlässlichem Support – vom Engineering bis zur Inbetriebnahme. Feldbus- & I/O-Module sowie Modbus-Gateways für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Versand & Lieferung

Paketdienst / Standardversand inkl. Verpackung: bis 10 kg = 15,90€, 10-24 kg = 19,90€ Expressversand In- und Ausland: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt. Auslandsversand: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt. Speditionsversand ab 24 kg: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt.

Nicht zögern, einfach anrufen!
+49 (0)2241 – 480 70

Benötigen Sie Service, Reparaturen oder eine maßgeschneiderte Lösung aus unserem Produktsortiment? Wir bei esco unterstützen Sie von der Auswahl bis zur Integration unserer Antriebslösungen – zuverlässig, professionell und ganz nach Ihrem Bedarf. Kontaktieren Sie unsere Experten, um gemeinsam die perfekte Lösung für Ihre Anwendung zu finden!

KONTAKTIEREN SIE UNSERE EXPERTEN

iR-ECAT Weintek EtherCAT Slave Koppler

Sofort lieferbar

SKU: iR-ECAT

Gewicht	0,15 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Koppler

FK1300 INVT EtherNET/IP Koppler

Sofort lieferbar

SKU: FK1300

Gewicht	0,25 kg
Größe	25 × 105 × 96 cm
Marke	INVT Seit 2021 kooperiert ESCO erfolgreich mit INVT und erweitert damit sein Produktportfolio um weitere innovative Serien - ideal für den Maschinen- und Anlagenbau, die Gebäudeautomation sowie die Umwelttechnik und Wasser-/Abwasserapplikationen. Leistungsbereich der Frequenzumrichter von 0,2kW bis 3000kW - Schutzart IP20/IP55 Im Jahr 2025 haben wir unsere erfolgreiche Zusammenarbeit mit INVT weiter gestärkt und die neuesten I/O Flex Systemmodule in unser Portfolio integriert. Diese Erweiterung unserer Kooperation von 2021 ermöglicht innovative und vielseitige Lösungen für Ihre Bedürfnisse.
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Koppler

Vorderansicht des Weintek iR-ETN40R EtherNet I/O Moduls mit sichtbaren Eingangs- und Ausgangsklemmen sowie Status-LEDs.

iR-ETN40R Weintek EtherNet I/O Modul

Sofort lieferbar

SKU: iR-ETN40R

Gewicht	0,27 kg
Größe	64 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	-10°C bis +60°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Koppler , Digital IN
Funktionalität	Integr. CODESYS-SPS (Opt.)

Das Foto zeigt die isometrische Ansicht des Weintek iR-ETN40P EtherNet I/O Moduls mit sichtbaren Ein- und Ausgangsklemmen sowie Status-LEDs.

iR-ETN40P Weintek Modbus TCP/IP | Koppler + Digital I/O

Sofort lieferbar

SKU: iR-ETN40P

Gewicht	0,27 kg
Größe	64 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	-10°C bis +60°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Koppler , Digital IN
Funktionalität	Integr. CODESYS-SPS (Opt.)

Das Foto zeigt das FL1001-Modul mit Statusanzeige, farbcodierter Signal-LED und mehreren Klemmenreihen für die digitalen Eingänge.

FL1001 INVT | Digital 16x IN

Sofort lieferbar

SKU: FL1001

Gewicht	0,15 kg
Größe	12,5 × 105 × 96 cm
Marke	INVT Seit 2021 kooperiert ESCO erfolgreich mit INVT und erweitert damit sein Produktportfolio um weitere innovative Serien - ideal für den Maschinen- und Anlagenbau, die Gebäudeautomation sowie die Umwelttechnik und Wasser-/Abwasserapplikationen. Leistungsbereich der Frequenzumrichter von 0,2kW bis 3000kW - Schutzart IP20/IP55 Im Jahr 2025 haben wir unsere erfolgreiche Zusammenarbeit mit INVT weiter gestärkt und die neuesten I/O Flex Systemmodule in unser Portfolio integriert. Diese Erweiterung unserer Kooperation von 2021 ermöglicht innovative und vielseitige Lösungen für Ihre Bedürfnisse.
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN

FL5005 INVT | Digital 16x IN/16x OUT

Sofort lieferbar

SKU: FL5005

Gewicht	0,30 kg
Größe	25 × 105 × 96 cm
Marke	INVT Seit 2021 kooperiert ESCO erfolgreich mit INVT und erweitert damit sein Produktportfolio um weitere innovative Serien - ideal für den Maschinen- und Anlagenbau, die Gebäudeautomation sowie die Umwelttechnik und Wasser-/Abwasserapplikationen. Leistungsbereich der Frequenzumrichter von 0,2kW bis 3000kW - Schutzart IP20/IP55 Im Jahr 2025 haben wir unsere erfolgreiche Zusammenarbeit mit INVT weiter gestärkt und die neuesten I/O Flex Systemmodule in unser Portfolio integriert. Diese Erweiterung unserer Kooperation von 2021 ermöglicht innovative und vielseitige Lösungen für Ihre Bedürfnisse.
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN/OUT

iR-DM16-N Weintek | Digital 8x IN/8x OUT

Sofort lieferbar

SKU: iR-DM16-N

Gewicht	0,12 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN/OUT

Das Foto zeigt das FL2103-Modul mit Statusanzeige, farbcodierter Signal-LED und mehreren Klemmenreihen für die digitalen Ausgänge.

FL2103 INVT | Digital 32x OUT

Sofort lieferbar

SKU: FL2103

Gewicht	0,30 kg
Größe	25 × 105 × 96 cm
Marke	INVT Seit 2021 kooperiert ESCO erfolgreich mit INVT und erweitert damit sein Produktportfolio um weitere innovative Serien - ideal für den Maschinen- und Anlagenbau, die Gebäudeautomation sowie die Umwelttechnik und Wasser-/Abwasserapplikationen. Leistungsbereich der Frequenzumrichter von 0,2kW bis 3000kW - Schutzart IP20/IP55 Im Jahr 2025 haben wir unsere erfolgreiche Zusammenarbeit mit INVT weiter gestärkt und die neuesten I/O Flex Systemmodule in unser Portfolio integriert. Diese Erweiterung unserer Kooperation von 2021 ermöglicht innovative und vielseitige Lösungen für Ihre Bedürfnisse.
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital OUT

iR-DI16-K Weintek | Digital 16x IN

Sofort lieferbar

SKU: iR-DI16-K

Gewicht	0,12 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN

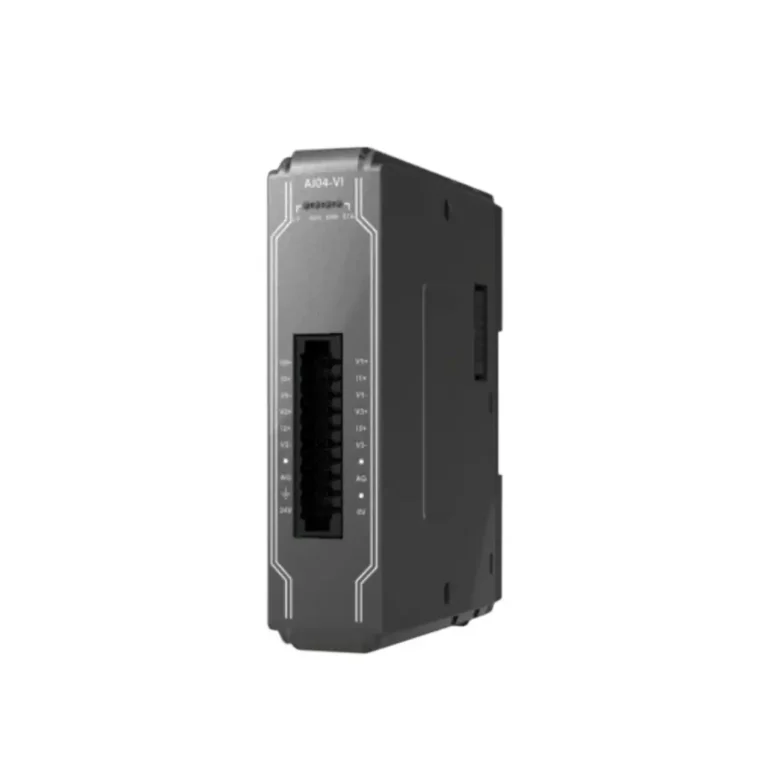

iR-AI04-VI Weintek | Analog 4x IN

Sofort lieferbar

SKU: iR-AI04-VI

Gewicht	0,12 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Analog IN

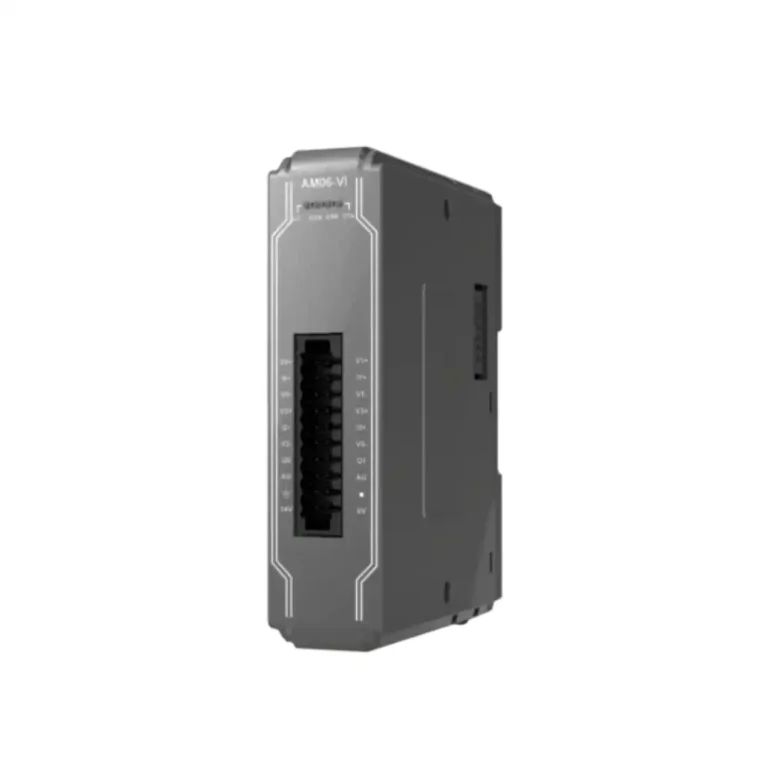

iR-AM06-VI Weintek | Analog 4x IN/2x OUT
