EAP Basismodul B03 | MODBUS TCP/IP, 2-Port-Switch & 5× RTU-Gateway
Modbus TCP/IP + 2-Port-Switch + 5x Modbus RTU-Gateway | LCD | Micro-SD | bis 248 I/Os | IP20
Das Basismodul B03 (MODUL-2020) ist die Ethernet-Zentrale mit integriertem 2-Port-Switch und 5-fach Modbus-RTU-Gateway – ohne lokale DI; die I/Os kommen über Erweiterungsmodule (bis 15 Erweiterungen / 248 I/Os). Ideal für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Technische Highlights

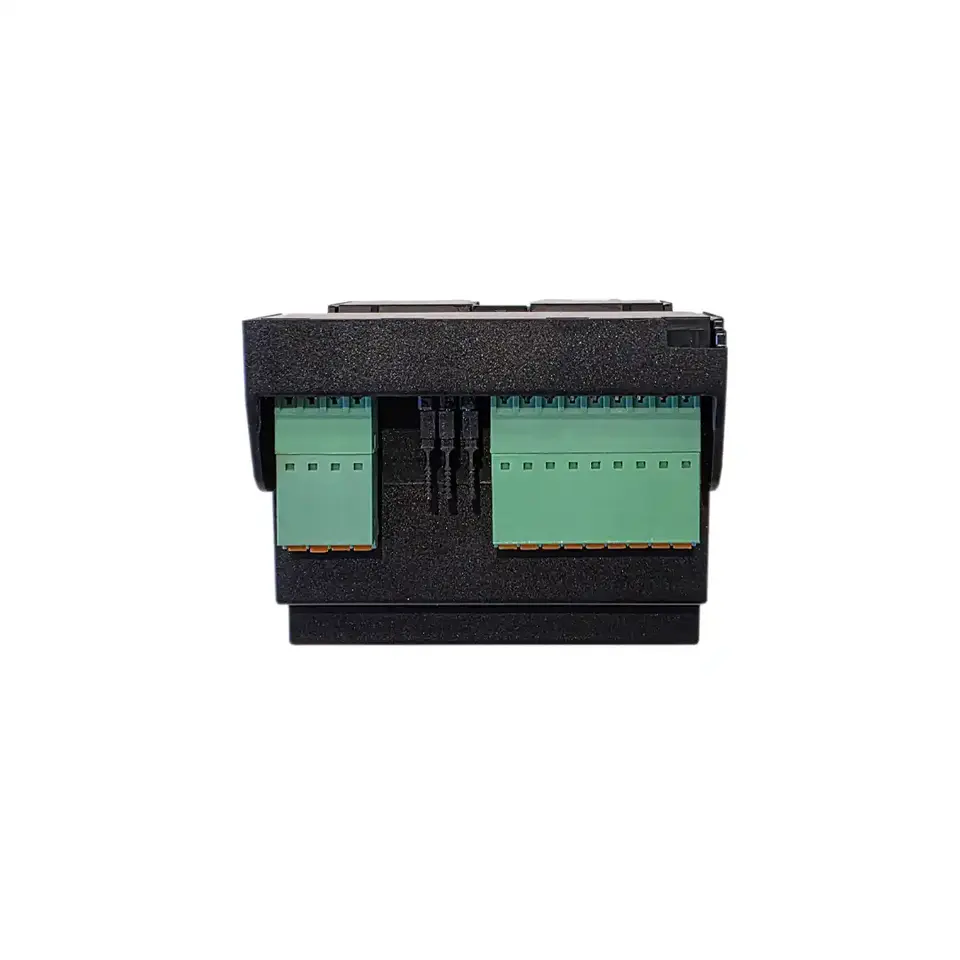

- Kommunikation: Modbus TCP/IP (Ethernet) + 5× RS-485 (Modbus RTU) über integriertes Gateway; 2-Port-Switch für linienförmige Verkettung
- Bedienung: LCD-Klartext + 4 Tasten für Handbetrieb & Diagnose
- Skalierung: bis 15 Erweiterungen / 248 I/Os
- Montage: DIN-Hutschiene TS35, IP20, –10…+50 °C
- Praxisnah: Micro-SD für Backup/Update
34
Personen sehen sich dieses Produkt gerade an!
Beschreibung
Basismodul B03 (MODUL-2020) EAP I/O System 5705
Modulares I/O-System mit Modbus® TCP/IP, integriertem 2-Port-Switch und 5-fach Modbus®-RTU-Gateway zum Anschluss mehrerer RS-485-Teilnehmer.

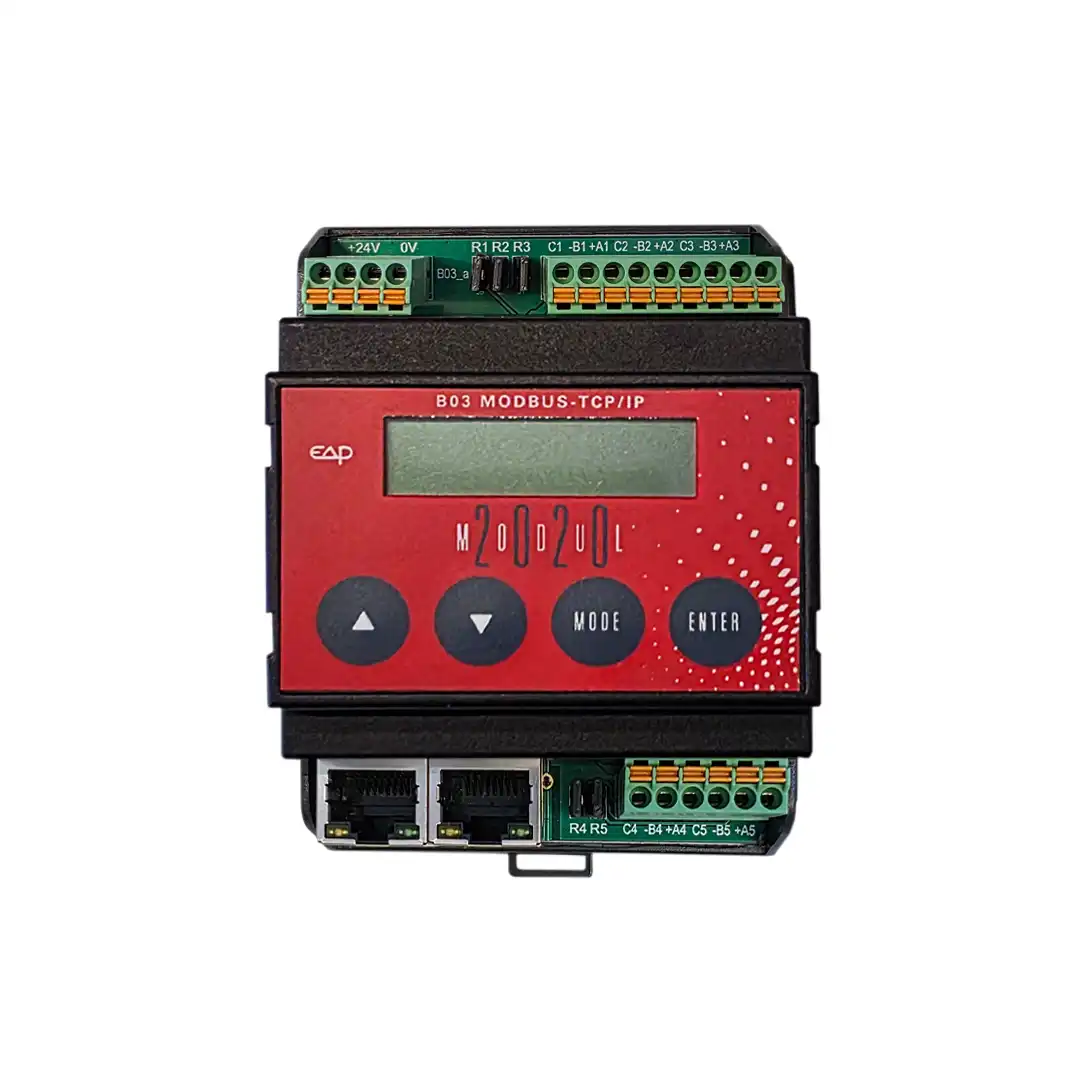

Das MODUL-2020 von EAP ist ein I/O-System aus einem Basismodul mit LCD-Anzeige, 4 Tasten und Mikro-SD-Kartenslot, das bis zu 15 Erweiterungsmodule (max. 248 I/Os) steuern kann.

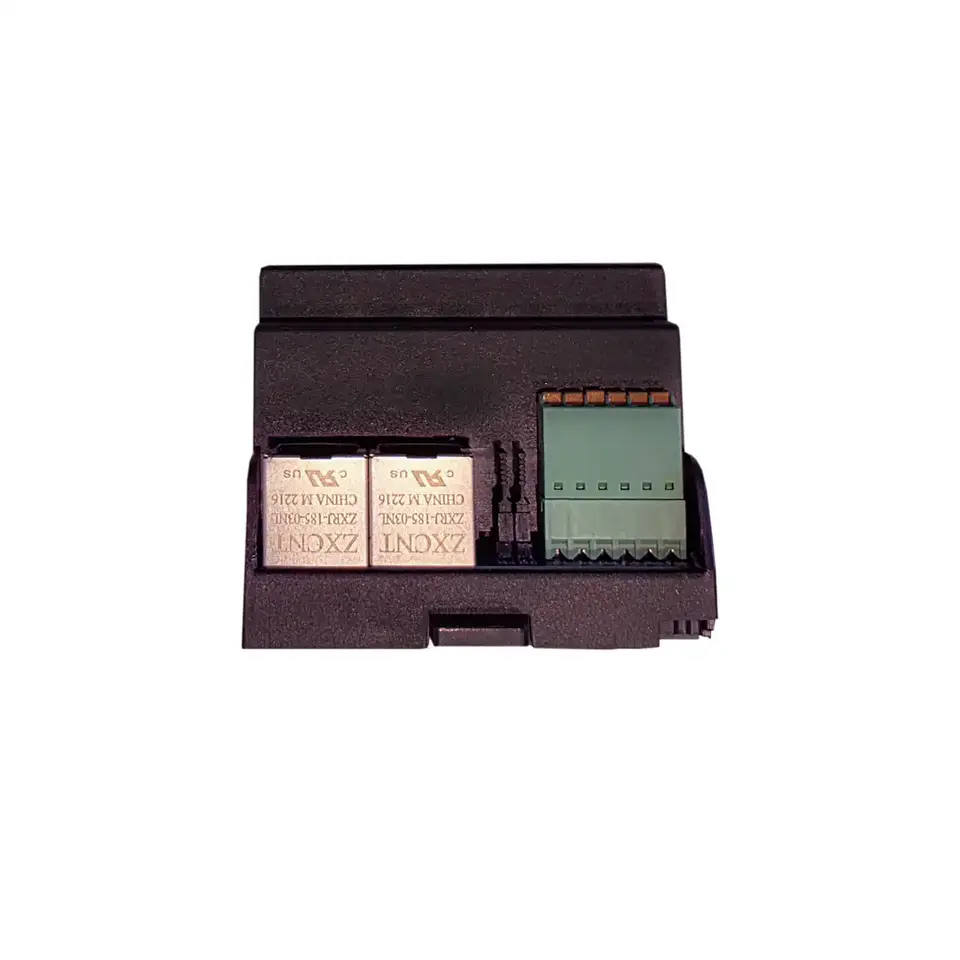

Beim Basismodul B03 sind zusätzlich Modbus TCP/IP, ein integrierter 2-Port-Switch (für linienförmige Verkettung ohne externen Switch) und ein 5-fach Modbus-RTU-Gateway an Bord – ideal, um mehrere RS-485-Stränge (z. B. Sensoren/Fühler, Zähler, Aktoren) zentral ins Ethernet/SCADA einzubinden.
Die Ausgänge lassen sich am Basismodul menügeführt über LCD & Tasten schalten; an Erweiterungsmodulen auch per Kippschalter (und Poti) von Hand. Das System ist die konsequente Weiterentwicklung zentraler und dezentraler Feldbusgeräte und wird zum Aufbau verteilter Systeme in Industrie, Gebäude- & Haustechnik sowie HLK eingesetzt.
Die Geräte können zentral oder dezentral angeordnet werden und werden über RS-485 Modbus® RTU oder Ethernet Modbus® TCP/IP von unseren Steuer-/Regelgeräten R01.8DI / R02 und anderen zentralen CPUs (DDC, SPS, PC) sowie von Raumbediengeräten Tauris / Leonis gelesen und beschrieben.
Technische Daten
| Digitale Eingänge: | |
| Versorgungsspannung: | 24V DC +10%, -5% |
| Leerlaufstrom: | 120mA |
| max. Stromaufnahme mA: | 120 |
| Busprotokoll: | RS485 Modbus®-RTU, Ethernet Modbus® TCP/IP mit galvanischer Trennung |
| Übertragungsrate: | 10/100 MBit integrierter Switch |
| Gehäuse Basismodul: | 45mm Reihenbausystem: Breite = 70 mm; Höhe = 90 mm; Tiefe=58 mm |
| Anzeige: | LCD Display Klartext |
| Handbedienebene: | LCD Display Klartext + 4 Tasten-menügeführte Bedienung / Steuerung der Ausgänge, Anzeige der Istzustände bzw. Istwerte |
| Speicher: | Mikro-SD-Kartenslot (Backup/Update) |
| Erweiterbarkeit: | Bis zu 15 Erweiterungsmodule, max. 248 I/Os |
| Umgebungstemperatur: | -10…+50°C |
| Klemmen je nach Modul: | Steckklemmen mit Push-in Anschluss bis 1,5 mm² oder 2,5 mm² |
| Montage: | Hutschiebe TS35 |
| EMV Richtlinien: | nach EN 61326 |
| Schutzart: | IP20 |
| Normen: | CE Konformität |
Allgemeine Spezifikationen
| Einsatzbereiche | Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie |
| Lieferung & Service | Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support |
Service & Verfügbarkeit
EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit. Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.
Für wen?
Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Warum passt das?
- Standardkonform & zukunftssicher: Modbus RTU/TCP, saubere Integration in SPS/SCADA.
- Einfach & schnell: klare Beschriftung, menügeführte Einrichtung/Diagnose (modellabhängig).
- Skalierbar: modular erweiterbar – ideal für Retrofit & Neubau.
Jetzt ab Lager bestellen oder direkt abholen.
DOWNLOADS
Zusätzliche Information
| Gewicht | 0,15 kg |
|---|---|
| Größe | 52,5 × 90 × 58 cm |
| Marke |
EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio. |
| Betriebstemperatur |
-10°C bis +50°C |
| IP-Schutzklasse | |
| Gehäusematerial |
Kunststoff |
| I/O System |
Basismodul ,Modul 2020 |
