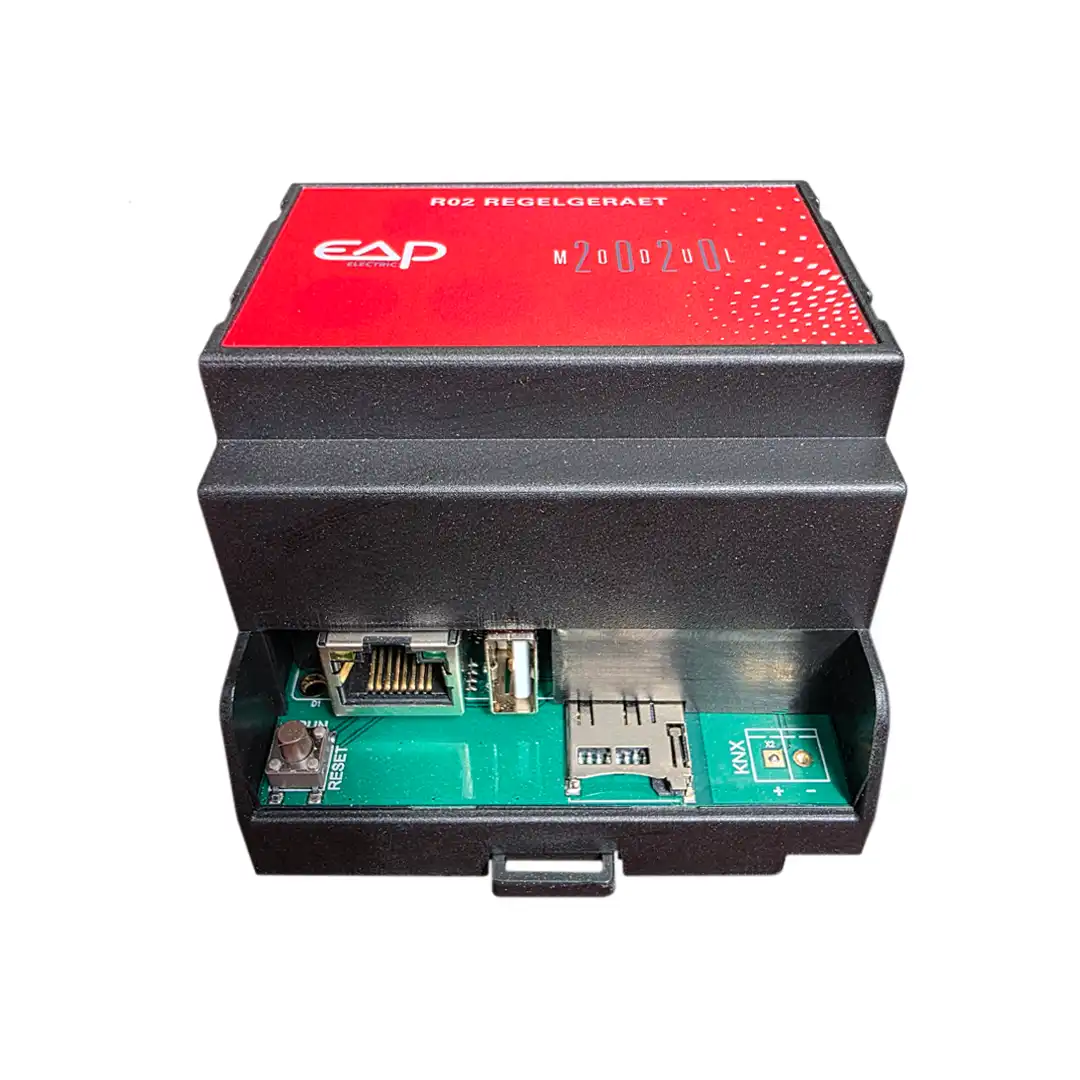

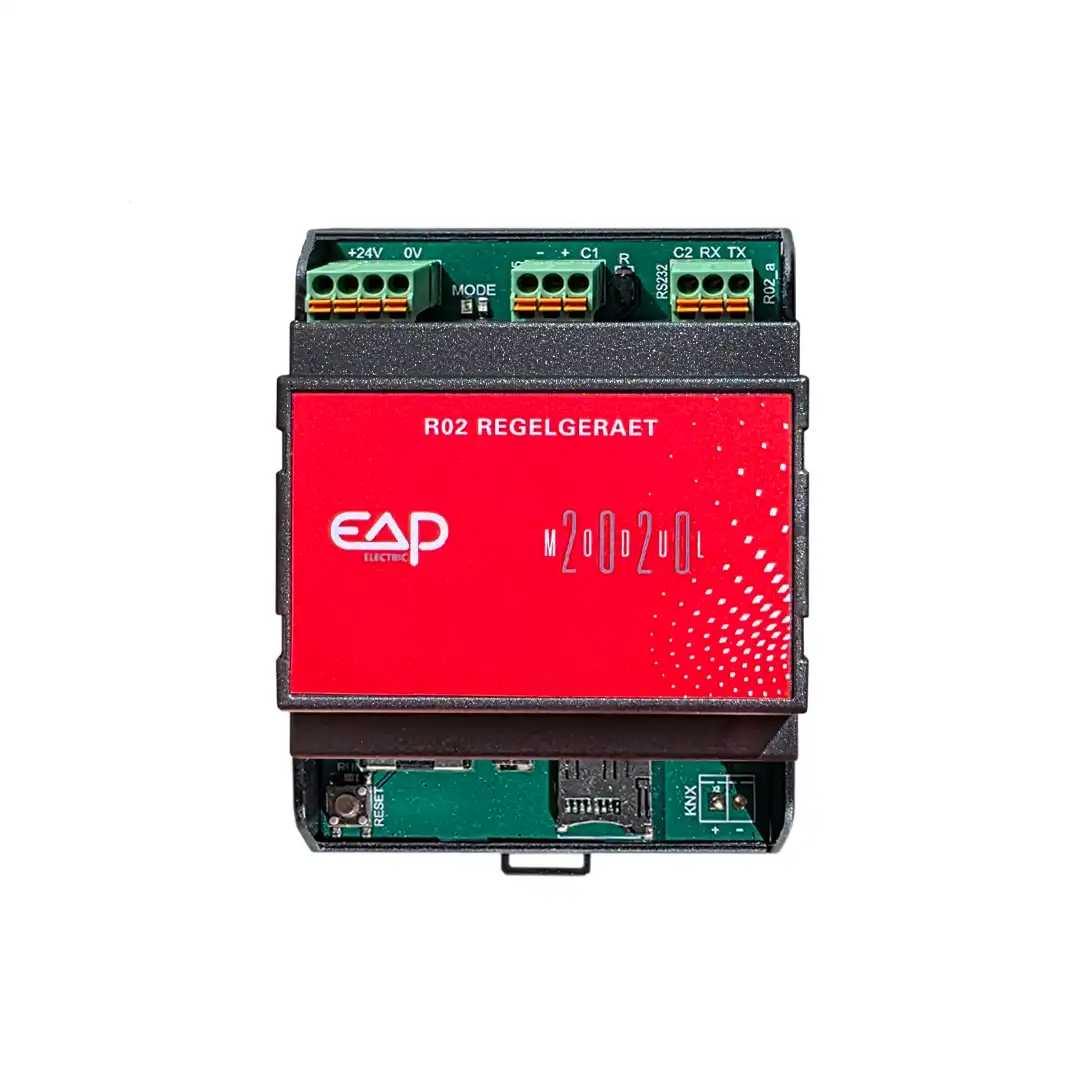

EAP R02 Regel-/Steuergerät | Linux board
Linux-SPS | Modbus RTU intern/extern, RS232 (opt. KNX) | Ethernet/USB | bis 248 I/Os | Micro-SD | IP20
Das R02 Regel-/Steuergerät (EAP I/O System 5703) ist die kompakte Kopfstation mit integriertem Linux-Board – programmierbar mit EAP Studio PT2020 (lizenzfrei). Ideal für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie. Ab Lager, kurze Lieferzeit.
Technische Highlights
- CPU & Speicher: Linux-Subboard, Quad-Core bis 1,2 GHz, 512 MB RAM

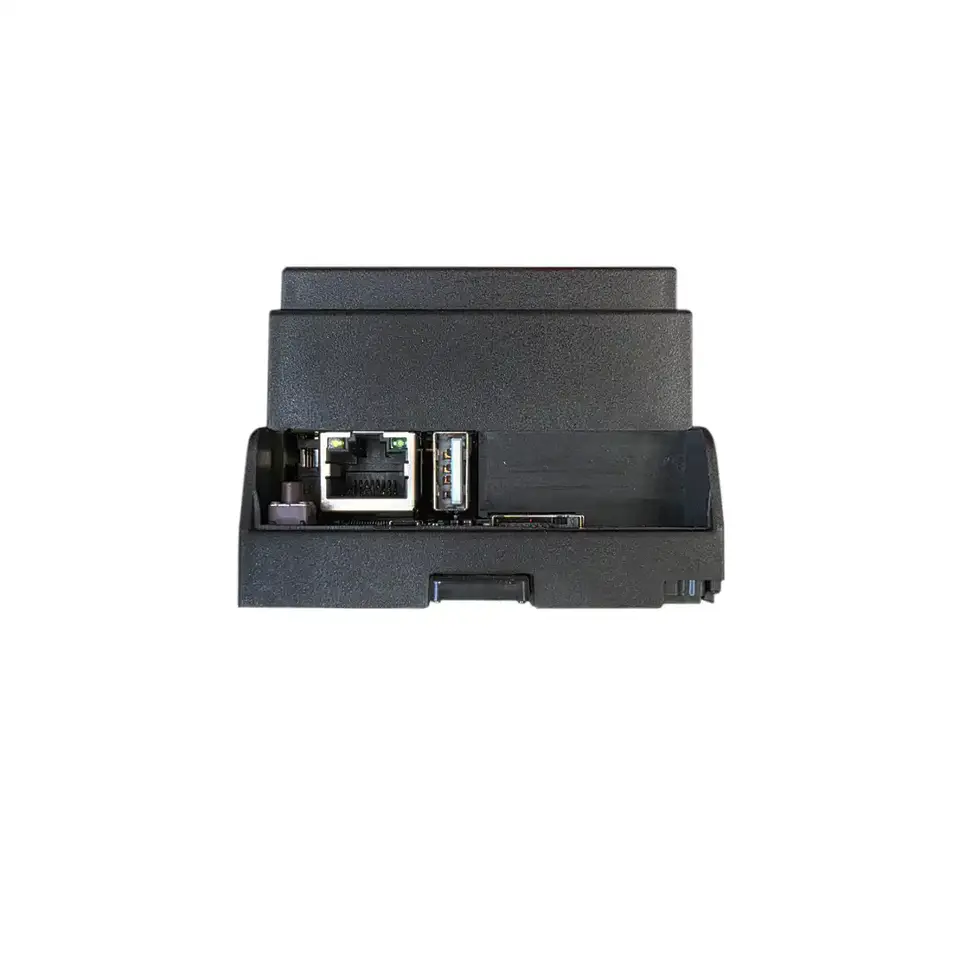

- Schnittstellen: intern Modbus RTU, extern Modbus RTU, RS232 (optional KNX), am Linux-Board Ethernet & USB

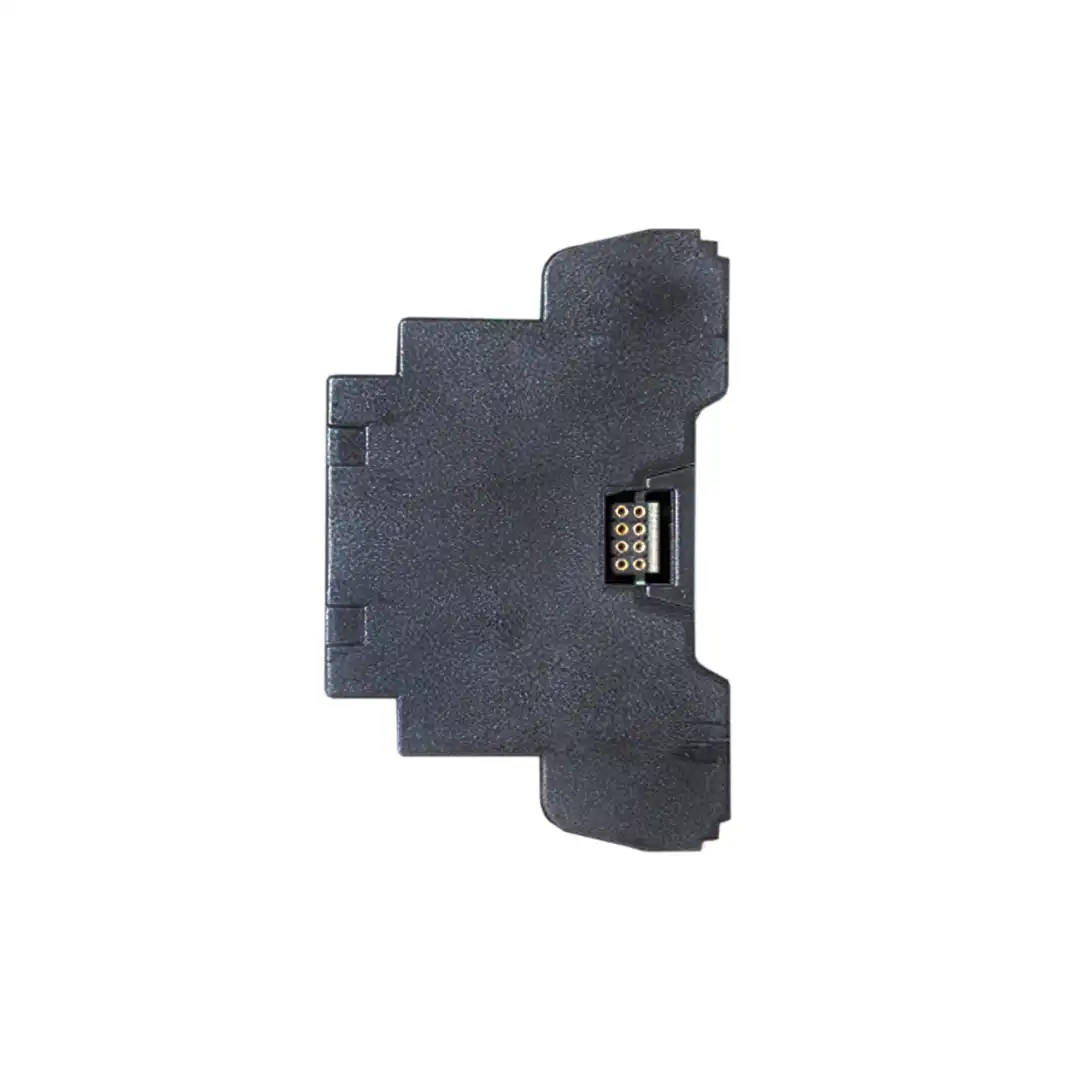

- Erweiterbar: bis 15 Erweiterungsmodule / 248 I/Os (MODUL-2020 direkt ansteckbar)
- Engineering: EAP Studio PT2020 mit Funktionsblöcken & Lua – keine Lizenzkosten
- Updates: Modul2020 via Micro-SD, Linux-Teil via Ethernet
7
Personen sehen sich dieses Produkt gerade an!
Beschreibung
R02 Regel-/Steuergerät mit integriertem Linux board EAP I/O System 5703
Anwendung
Das R02 ist ein Steuer- und Regelgerät mit integriertem Linux board, und folgenden Schnittstellen: intern Modbus®-RTU, extern Modbus®- RTU, RS232 (optional KNX), auf dem Linux subboard: Ethernet, USB. Die Anwendung erfolgt in der Haus-, Gebäude- und Anlagentechnik. Programmierung mit Software Windows EAP Studio PT2020. Für Erweiterungen der I/O´s können bis zu 15 Erweiterungsmodule (248 I/O´s) der MODUL2020-Serie direkt angesteckt werden.
Technische Daten
| Digitale Eingänge: | |
| Versorgungsspannung: | 24V DC +15%, -5% |
| Stromaufnahme: | 200mA |
| Messstrom: | siehe Widerstandstabelle |
| SPS: | integrierter Linux board mit 4-fach Kern CPU bis 1,2 GHz, 512M RAM |

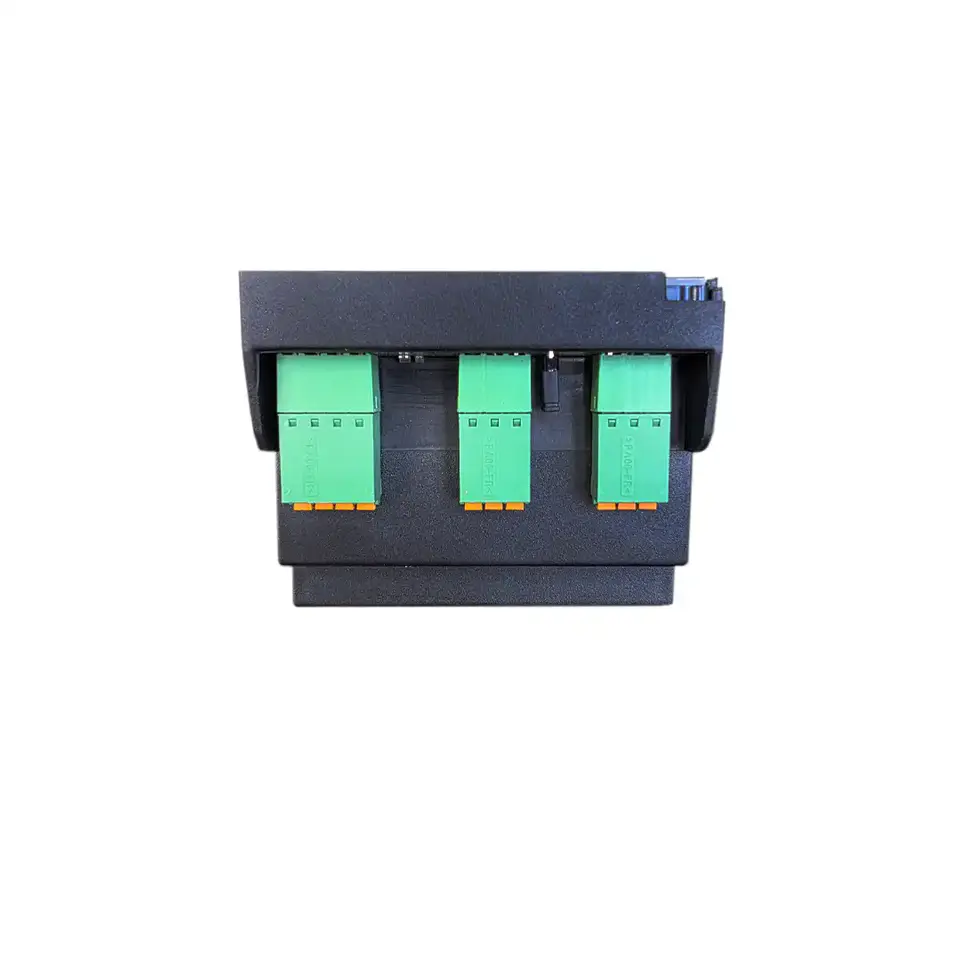

| Schnittstellen: | intern: Modbus®-RTU extern: Modbus®-RTU, RS232, (optional KNX) auf dem Linux subboard: Ethernet, USB |
| Firmwareupdate: | Modul2020 über Mikro-SD SD-Karte im Lieferumfang enthalten Linux PC über Ethernet |
| Gehäuse: | 45mm Reihenbausystem: Breite = 70 mm; Höhe = 90 mm; Tiefe=58 mm |
| Anzeige: | keine |
| Mikro-SD-Kartenslot: | ja |
| Erweiterbarkeit: | Bis zu 15 Erweiterungsmodule, max. 248 I/Os |
| Umgebungstemperatur: | -10…+50°C |
| Klemmen je nach Modul: | Steckklemmen mit Push-in Anschluss bis 1,5 mm² |
| Montage: | Hutschiebe TS35 |
| EMV Richtlinien: | nach EN 61326 |
| Schutzart: | IP20 |
| Normen: | CE Konformität |
Allgemeine Spezifikationen
| Einsatzbereiche | Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie |
| Lieferung & Service | Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support |
Vorteil, die unsere Kunden schätzen
- frei programmierbares regel/steuergerät (SPS)
- die Software Windows EAP Studio PT2020 (keine Lizenzgebühr) mit einfacher grafischer Oberfläche inkl. vorgefertigter Funktionsblöcke / Bausteine für verschiedenste Anwendungen wie z.B. (Mischventile, Solarregler, Licht, Jalousien, usw.) ermöglicht eine einfache Programmierung.
- mit Lua (Skriptsprache) können Blöcke schnell erstellt werden.
- Die Hardware wird automatisch erkannt und kann im PC-Tool einfach übernommen werden.
- hohe Leistung – 4 -Kern CPU mit 1,2 GHz und 512MB RAM.
- leitungsfähige Fernwartung mit Kontrolle der I/O mittels eigener Serverlösung möglich (Servernutzung kostenlos).
- grafische Darstellung und Bedienung auf verschiedenen Endgeräten (PC, Tablet, Smartphone) möglich.
- max. Flexibilität Dank des modularen Aufbau.
- Die gesamte Anlage (z.B. Haus) lässt sich wie gewohnt mit Taster, Schalter, RBG (LEONIS, TAURIS), Smartphone oder Tablet steuern und regeln.
Service & Verfügbarkeit
EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit. Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.
Für wen?
Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Warum passt das?
- Standardkonform & zukunftssicher: Modbus RTU/TCP, saubere Integration in SPS/SCADA.
- Einfach & schnell: klare Beschriftung, menügeführte Einrichtung/Diagnose (modellabhängig).
- Skalierbar: modular erweiterbar – ideal für Retrofit & Neubau.
Jetzt ab Lager bestellen oder direkt abholen.
DOWNLOADS
Zusätzliche Information
| Gewicht | 0,15 kg |
|---|---|
| Größe | 70 × 90 × 58 cm |
| Marke |
EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio. |
| Betriebstemperatur |
-10°C bis +50°C |
| IP-Schutzklasse | |
| Gehäusematerial |
Kunststoff |
| I/O System |
Modul 2020 ,Regelgerät/Steuergerät |
