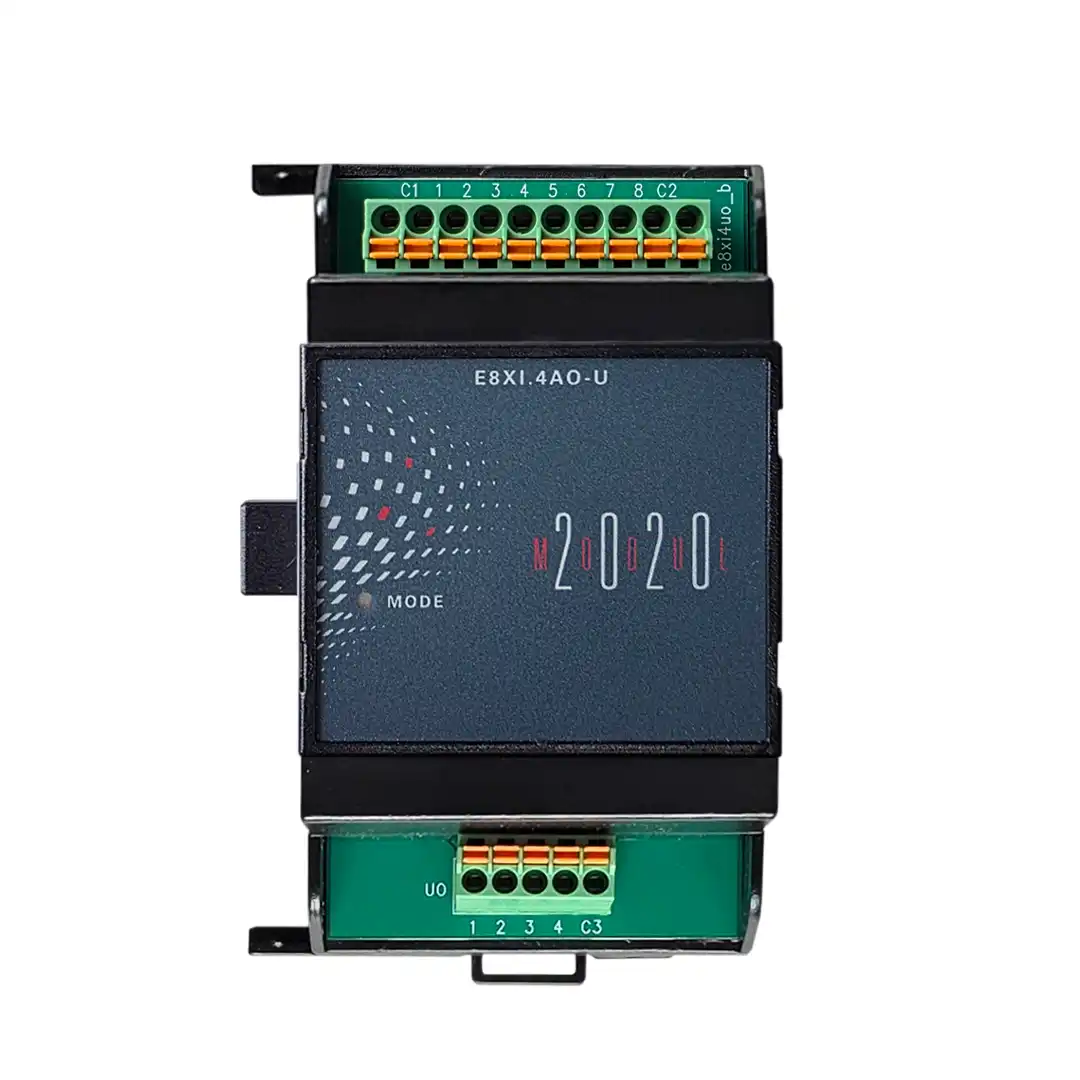

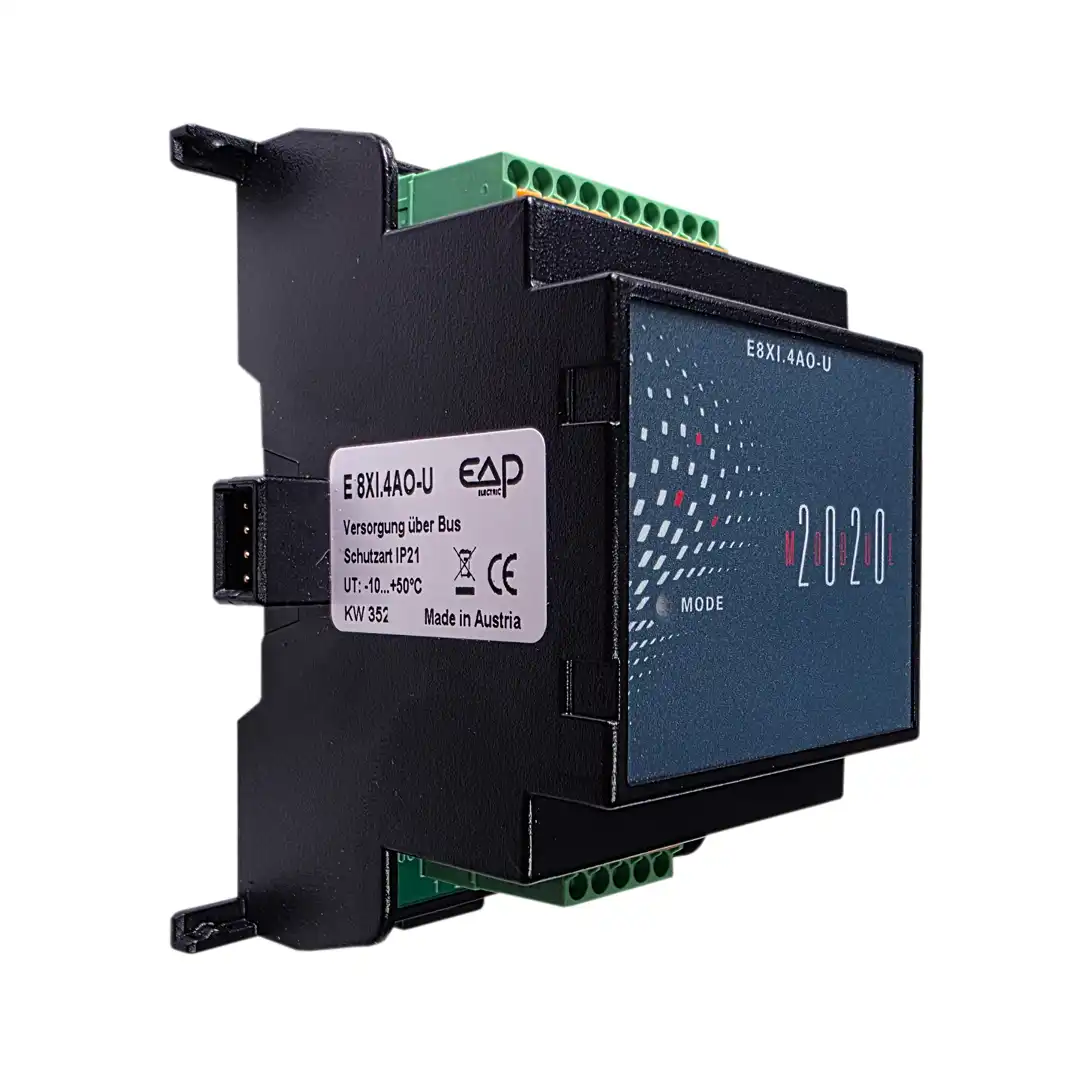

I/O System 5712 | Erweiterungsmodul zu Modul 2020 (E8XI.4AO-U)
8× Universaleingang (XI) – je Kanal konfigurierbar: 0–10 V, 0–6553,5 Ω, PT100/PT1000, Ni1000/Ni1000 TK5000, T1S, KTY81-110/-210 · 4× Analogausgang (AO-U) 0–10 V · Kein Handbetrieb · Push-in-Klemmen · seitlicher Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.
Technische Highlights
- 8× XI – pro Kanal flexibel (Spannung/Widerstand/Temp/KTY/T1S)
- 4× AO-U 0–10 V – direkte Spannungsausgabe
- Systembus-Integration, skalierbar bis 15 Erweiterungen / 248 I/Os
- DIN-Hutschiene TS35, IP20, −10…+50 °C
96
Personen sehen sich dieses Produkt gerade an!
Beschreibung
I/O System 5712 – Erweiterungsmodul 8× Universaleingang & 4x analog Spannungsausgang | MODUL-2020 (E8XI.4AO-U)
Anwendung
Das I/O System 5712 (EAP E8XI.4AO-U) kombiniert 8 universelle Eingänge mit 4 analogen Spannungsausgängen (0–10 V) in einem Modul. Die Anbindung erfolgt seitlich über den Systembus an ein Basismodul B01/B02/B03/B04 oder ein Steuer-/Regelmodul R01/R02. Ideal für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie, wenn gemischte Sensorik erfasst und 0–10-V-Stellgrößen lokal verfügbar sein sollen.
Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul
Technische Daten
| Eingänge (XI) | 8× Universaleingang; je Kanal parametrierbar für 0–10 V, 0–6553,5 Ω, PT100/PT1000, Ni1000/Ni1000 TK5000, T1S, KTY81-110/-210 |
| Ausgänge (AO-U) | 4× Analogausgang 0–10 V |
| Handbedienung | keine |
| Elektrischer Anschluss | Steckklemmen, Push-in (je nach System 1,5/2,5 mm²) |
| Systemintegration | Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02 |
| Versorgung | 24 V DC über das jeweilige Kopfmodul (Systembus) |
| Skalierung im System | Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit) |
| Montage / Schutzart | DIN-Hutschiene TS35 / IP20 |
| Umgebung | −10…+50 °C |
| Normen / EMV | CE-konform, EMV nach EN 61326 |
Vorteile, die unsere Kunden schätzen
- Kompakt & vielseitig: XI-Erfassung plus 0–10 V-Ausgänge in einem Modul.
- Schnelle Integration: einheitliche Klemmenlogik, Systembus, klare Beschriftung.
- Planungssicher: pro Kopfstation bis 248 I/Os – perfekt für Ausbau & Retrofit.
Allgemeine Spezifikationen
| Einsatzbereiche | Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie |
| Lieferung & Service | Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support |
Service & Verfügbarkeit
EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.
Für wen?
Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Warum passt das?
- Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
- Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
- Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.
Jetzt ab Lager bestellen oder direkt abholen.
DOWNLOADS
Zusätzliche Information
| Gewicht | 0,15 kg |
|---|---|
| Größe | 52,5 × 90 × 58 cm |
| Marke |
EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio. |
| Betriebstemperatur |
-10°C bis +50°C |
| IP-Schutzklasse | |
| Gehäusematerial |
Kunststoff |
| I/O System |
Erweiterungsmodul ,Modul 2020 |
