I/O System 5713 | Erweiterungsmodul zu Modul 2020 (E8DO-R)
8× Relais-Ausgang (Schließer, potentialfrei) · Status-LED je Kanal · bis 10 A/Kanal (typ.) · Push-in-Klemmen · seitlicher Systembus Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.
Technische Highlights
- 8× DO als Relais-Schließer – sicheres Schalten von Ventilen, Lüftern, Pumpen.
- LED-Rückmeldung je Ausgang – Zustand sofort erkennbar.
- Systembus-Integration – skalierbar bis 15 Erweiterungen / 248 I/Os.
- DIN-Hutschiene TS35, IP20, −10…+50 °C.
80
Personen sehen sich dieses Produkt gerade an!
Beschreibung

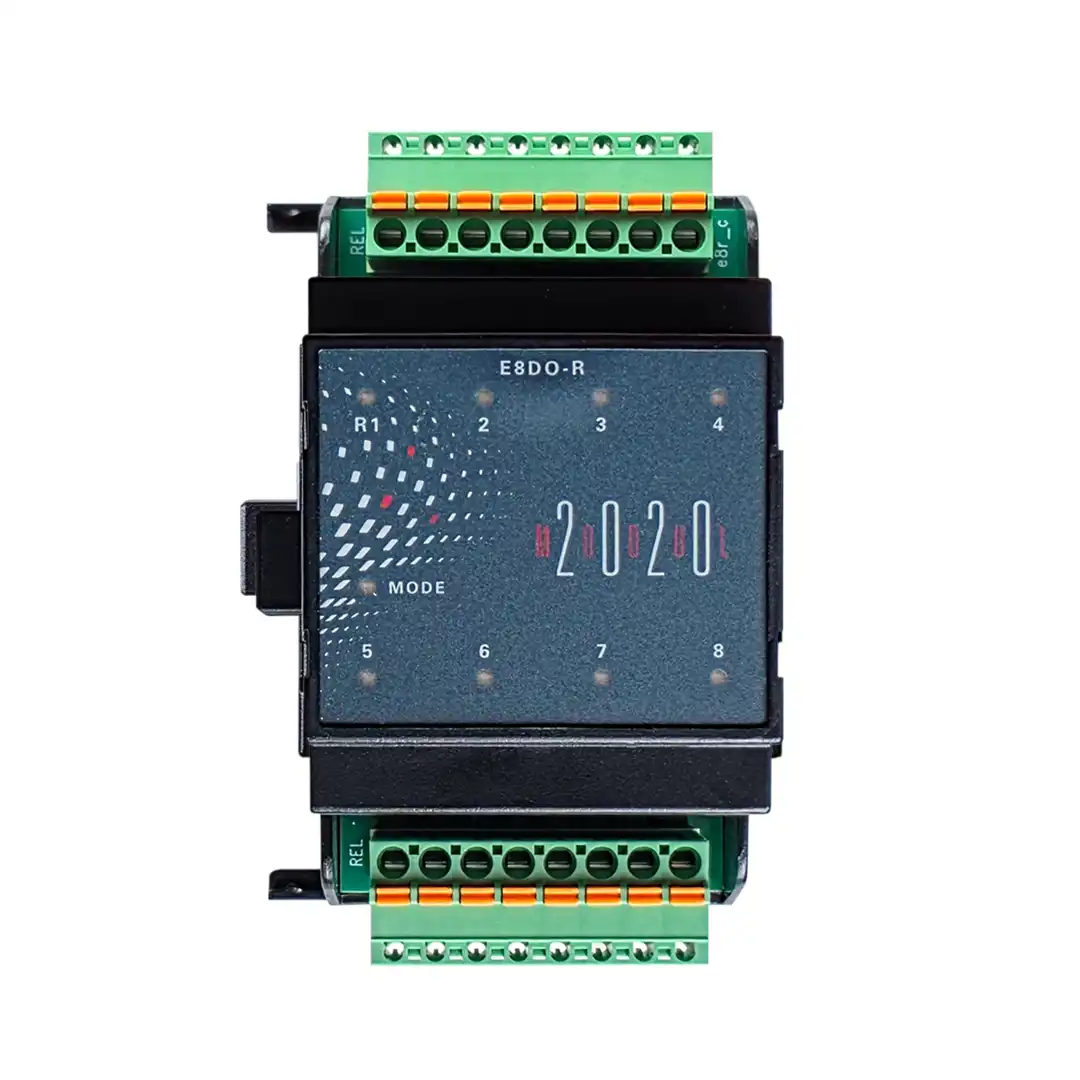

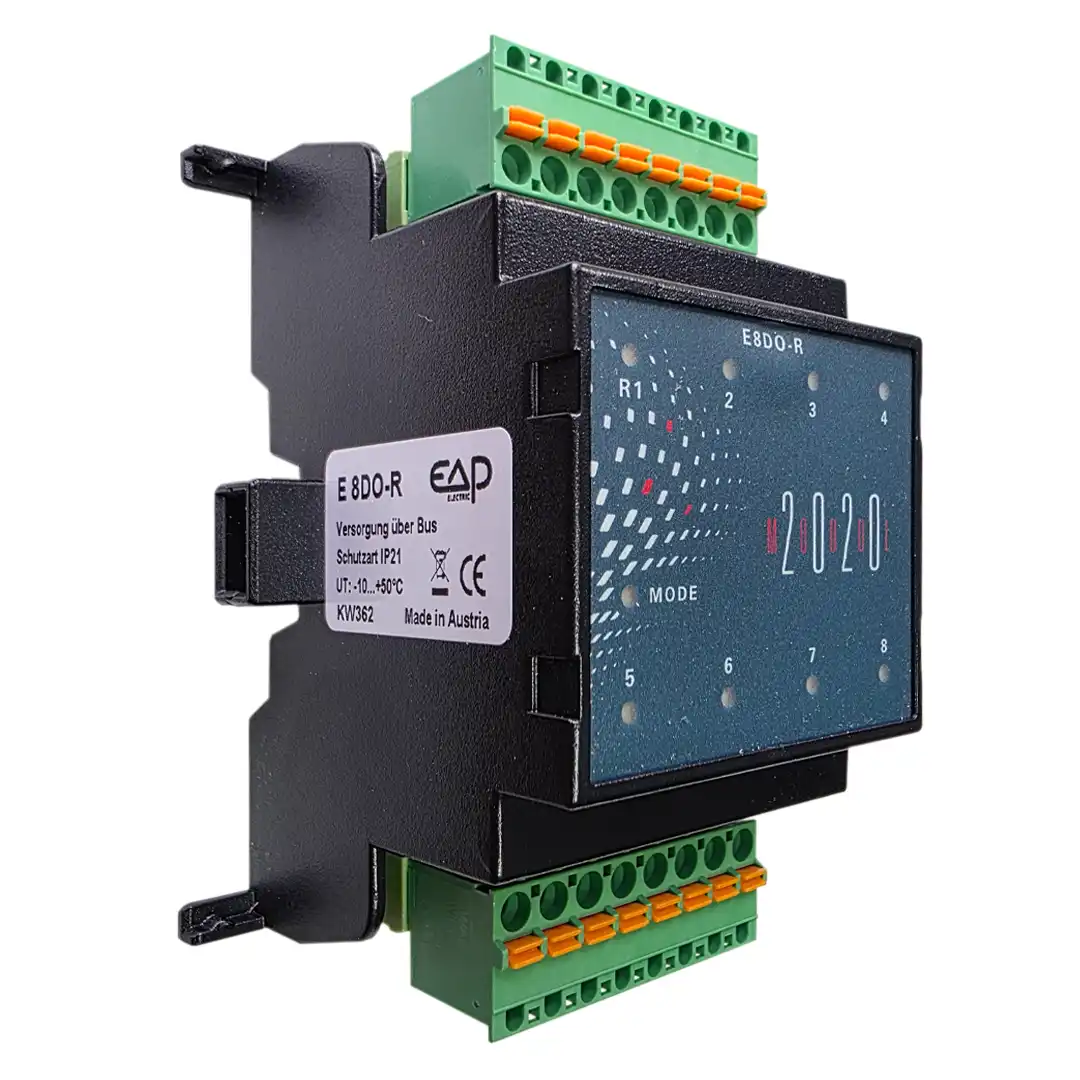

I/O System 5713 – Erweiterungsmodul 8× Relais-Ausgang (Schließer) | MODUL-2020 (EAP E8DO-R)
Anwendung
Das I/O System 5713 (EAP E8DO-R) erweitert MODUL-2020-Installationen um acht potentialfreie Relais-Ausgänge (Schließer/NO). Typische Aufgaben sind das Schalten von Ventilen, Lüftern, Pumpen, Meldern, Beleuchtungen oder das galvanisch getrennte Ansteuern externer Baugruppen. Jeder Kanal besitzt eine Zustands-LED zur schnellen Kontrolle. Die Anbindung erfolgt seitlich über den Systembus an ein Basismodul B01/B02/B03/B04 oder ein Steuer-/Regelmodul R01/R02 – ideal für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul
Technische Daten
| Ausgänge | 8× × Relais-DO, Schließer (NO), potentialfrei |
| Kanalanzeige | 8× LED (je Ausgang) |
| Schaltleistung | bis 10 A AC / 10 A DC je Kanal* |
| Elektrischer Anschluss | Steckklemmen, Push-in (je nach System 1,5/2,5 mm²) |
| Systemintegration | Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02 |
| Versorgung | 24 V DC über das jeweilige Kopfmodul (Systembus) |
| Skalierung im System | Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit) |
| Montage / Schutzart | DIN-Hutschiene TS35 / IP20 |
| Umgebung | −10…+50 °C |
| Normen / EMV | CE-konform, EMV nach EN 61326 |
* genaue Grenzwerte gemäß Relaisdatenblatt/Applikation.
Vorteile, die unsere Kunden schätzen
- Robust & übersichtlich: potentialfreie Relais-Schließer mit LED-Rückmeldung je Kanal.
- Schnelle Integration: einheitliche Klemmenlogik, seitlicher Systembus, klare Beschriftung.
- Planungssicher: pro Kopfstation bis 248 I/Os – perfekt für Ausbau & Retrofit.
Allgemeine Spezifikationen
| Einsatzbereiche | Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie |
| Lieferung & Service | Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support |
Service & Verfügbarkeit
EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.
Für wen?
Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Warum passt das?
- Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
- Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
- Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.
Jetzt ab Lager bestellen oder direkt abholen.
DOWNLOADS
Zusätzliche Information
| Gewicht | 0,15 kg |
|---|---|
| Größe | 52,5 × 90 × 58 cm |
| Marke |
EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio. |
| Betriebstemperatur |
-10°C bis +50°C |
| IP-Schutzklasse | |
| Gehäusematerial |
Kunststoff |
| I/O System |
Erweiterungsmodul ,Modul 2020 |
