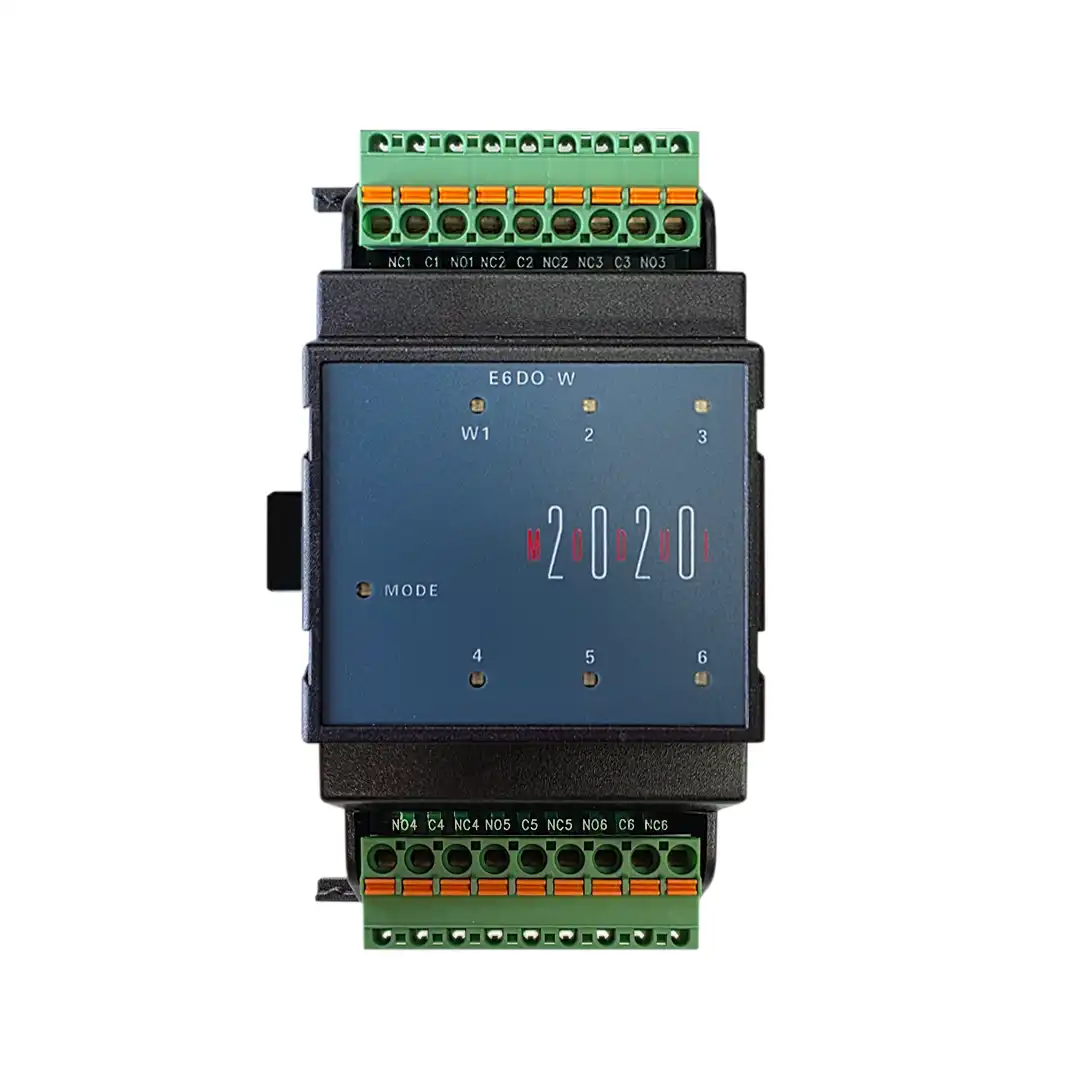

EAP Electric E6DO-W Erweiterungsmodul MODUL-2020, Frontansicht: 6 Relais-Wechsler (NO/NC) mit 6 Status-LEDs, Push-in-Klemmen oben/unten, Systembus an der Seite.

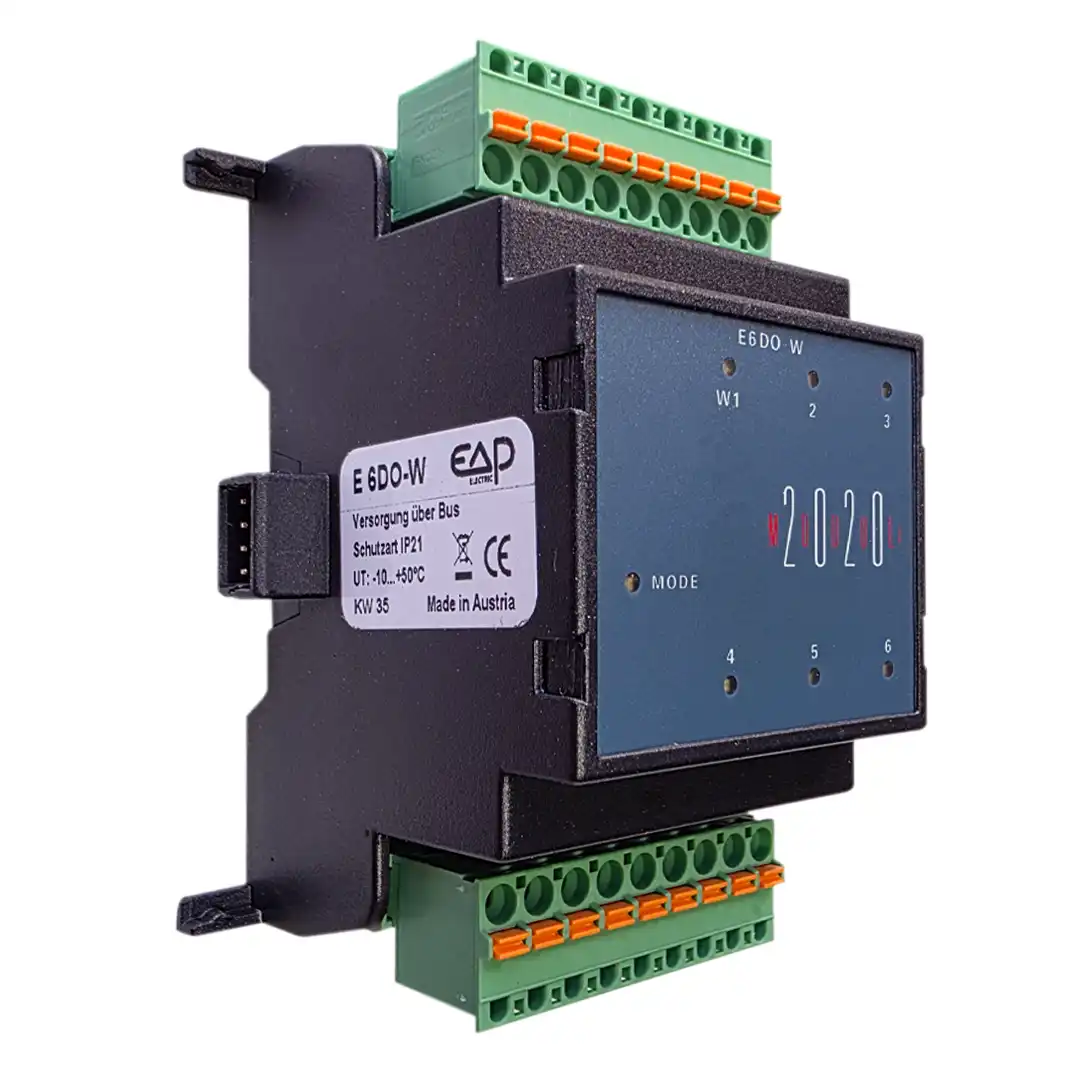

EAP Electric E6DO-W Seitenansicht: MODUL-2020 Relais-Erweiterung mit seitlichem Systembus-Stecker, Push-in-Klemmen und Typenschild; 6× Wechslerkontakte, IP20, DIN-Schiene.

Click to enlarge

I/O System 5714 | Erweiterungsmodul zu Modul 2020 (E6DO-W)

Name: I/O System 5714 | Erweiterungsmodul zu Modul 2020 (E6DO-W)
SKU: IOSYSTEM5714
Availability: InStock

Artikelnummer: IOSYSTEM5714

6× Relais-Ausgang (Wechsler, NO/NC, potentialfrei) · 6 Status-LED · kein Handbetrieb · Push-in-Klemmen · seitlicher Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

6× DO als Relais-Wechsler (NO/NC) – flexibel schalten
6x LED (1x je Kanal) – Schaltzustand sofort erkennbar
Systembus-Integration – skalierbar bis 15 Erweiterungen / 248 I/Os
DIN-Hutschiene TS35, IP20, −10…+50 °C

* Exakte Grenzwerte gemäß Relaisdatenblatt/Applikation.

*

zum Vergleich hinzufügen

76 Personen sehen sich dieses Produkt gerade an!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Beschreibung

I/O System 5714 – Erweiterungsmodul 6× Relais-Wechsler (NO/NC) | MODUL-2020 (E6DO-W)

Anwendung
Das I/O System 5714 (E6DO-W) erweitert MODUL-2020-Anlagen um sechs potentialfreie Relais-Wechslerausgänge (NO/NC). Damit lassen sich Ventile, Lüfter, Pumpen, Beleuchtungen, Meldekreise oder externe Baugruppen galvanisch getrennt schalten. Pro Kanal sorgt eine Status-LED für schnelle Diagnose. Die Einbindung erfolgt seitlich über den Systembus an ein Basismodul B01/B02/B03/B04 oder ein Steuer-/Regelmodul R01/R02 – ideal für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Ausgänge	6× Relais-DO, Wechsler (NO/NC), potentialfrei
Handbedienung	keine
Kanalanzeige	6× LED (je Ausgang)
Schaltleistung	bis 10 A AC/10 A DC je Kanal (siehe Relaisdatenblatt)
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

* genaue Grenzwerte gemäß Relaisdatenblatt/Applikation.

Vorteile, die unsere Kunden schätzen

Flexibler Betrieb: NO/NC je Kanal – passend für viele Lasten.
Übersichtlich & schnell: LED-Rückmeldung pro Ausgang erleichtert Inbetriebnahme und Service.
Einfach integriert: einheitliche Klemmenlogik & Systembus – zentral oder dezentral kombinierbar.
Planungssicher: pro Kopfstation bis 248 I/Os – perfekt für Ausbau & Retrofit.

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul , Modul 2020
