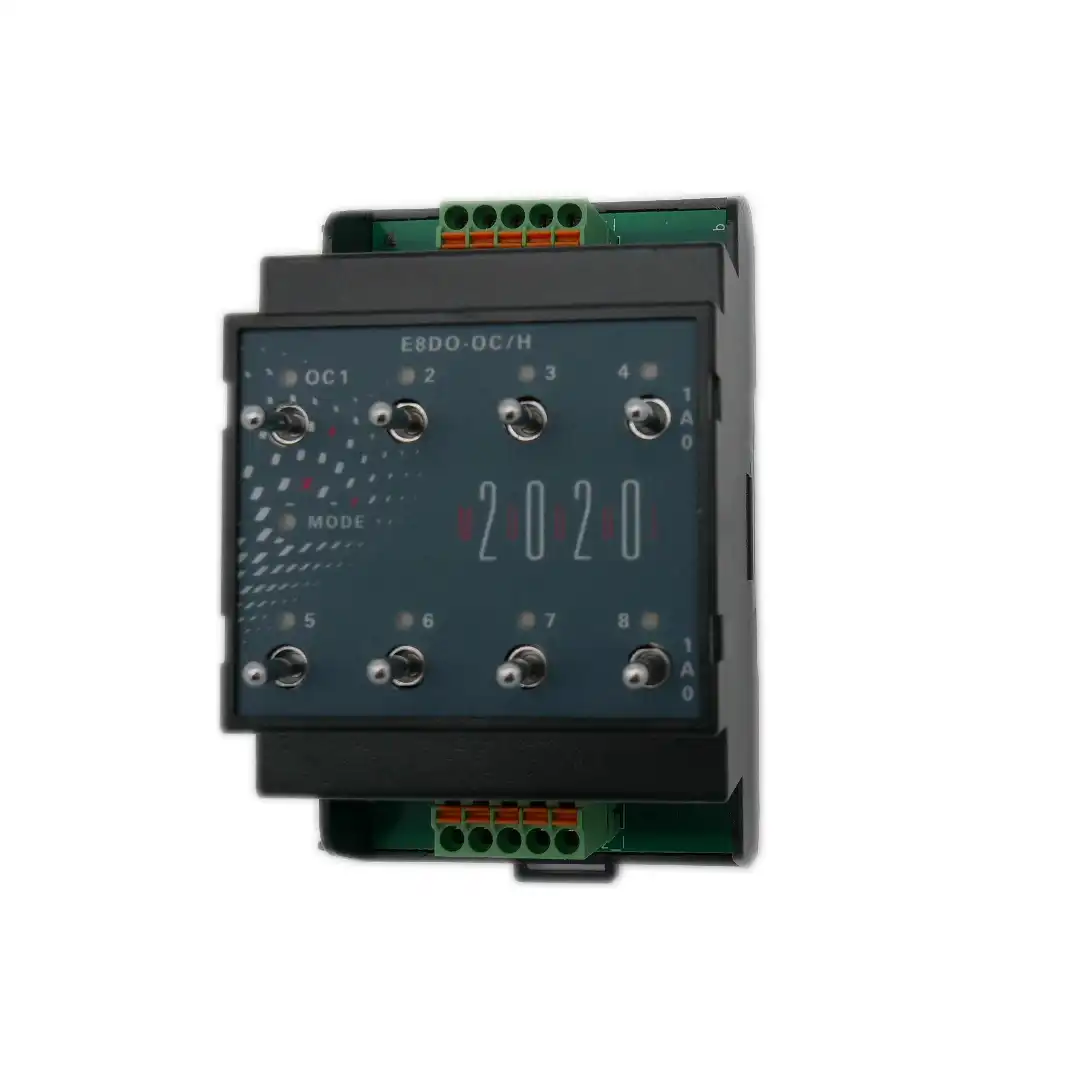

EAP Electric E8DO-OC/H (I/O System 5715-2) – Frontansicht des MODUL-2020 Erweiterungsmoduls mit 8 Open-Collector-Ausgängen (NPN), 8 Kippschaltern für Handbetrieb und Status-LEDs, Push-in-Klemmen oben/unten.

I/O System 5715-2 | Erweiterungsmodul zu Modul 2020 (E8DO-OC/H)

Name: I/O System 5715-2 | Erweiterungsmodul zu Modul 2020 (E8DO-OC/H)
SKU: IOSYSTEM5715-2
Availability: InStock

Artikelnummer: IOSYSTEM5715-2

8× Open-Collector-Ausgang (NPN/Sink) · 8 Status-LED · 8 Kippschalter für Handbetrieb · bis 30 V DC/Kanal · Push-in-Klemmen · seitlicher MODUL-2020-Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

8× OC-NPN – schnelles, verschleißfreies Schalten externer Lasten
1x Handbetrieb pro Kanal (8x KS) – Test/Überbrückung ohne Steuerung
LED je Ausgang – Zustand sofort sichtbar
Skalierbar: bis 15 Erweiterungen / 248 I/Os pro Station
−10…+50 °C, CE/EN 61326

*

zum Vergleich hinzufügen

121 Personen sehen sich dieses Produkt gerade an!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Beschreibung

I/O System 5715-2 – Erweiterungsmodul 8× Open-Collector mit je 1x Kippschalter (NPN, SINK) | MODUL-2020 (EAP E8DO-OC/H)

Anwendung
Das E8DO-OC/H (I/O System 5715-2) ergänzt MODUL-2020-Anlagen um acht Open-Collector-Ausgänge (NPN/Sink) mit Handbedienung je Kanal. Ideal zum Ansteuern von Optokoppler-Eingängen, Zählern, Signalgebern, SSR-Eingängen oder kleinen DC-Lasten mit externer Versorgung. Status-LEDs und Kippschalter auf der Front erleichtern Inbetriebnahme, Service und Notbetrieb. Einsatzfelder: Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Ausgänge8	8× Open-Collector NPN (SINK)
Handbedienung	8× Kippschalter, kanalweise
Kanalanzeige	8× Status-LED (je Ausgang)
Schaltleistung	bis 30 V DC je Kanal*
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

* Maximalstrom je Kanal gemäß Datenblatt/Applikation auslegen..

Vorteile, die unsere Kunden schätzen

Praxisnah: Handbetrieb pro Kanal – schnelle Tests ohne Steuer.
Diagnosesicher: LED je Ausgang, klare Beschriftung.
Langlebig & schnell: Halbleiter-DO ohne Kontaktverschleiß.
Einfach erweiterbar: nahtloses Andocken, bis 248 I/Os pro Station.

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul , Modul 2020
