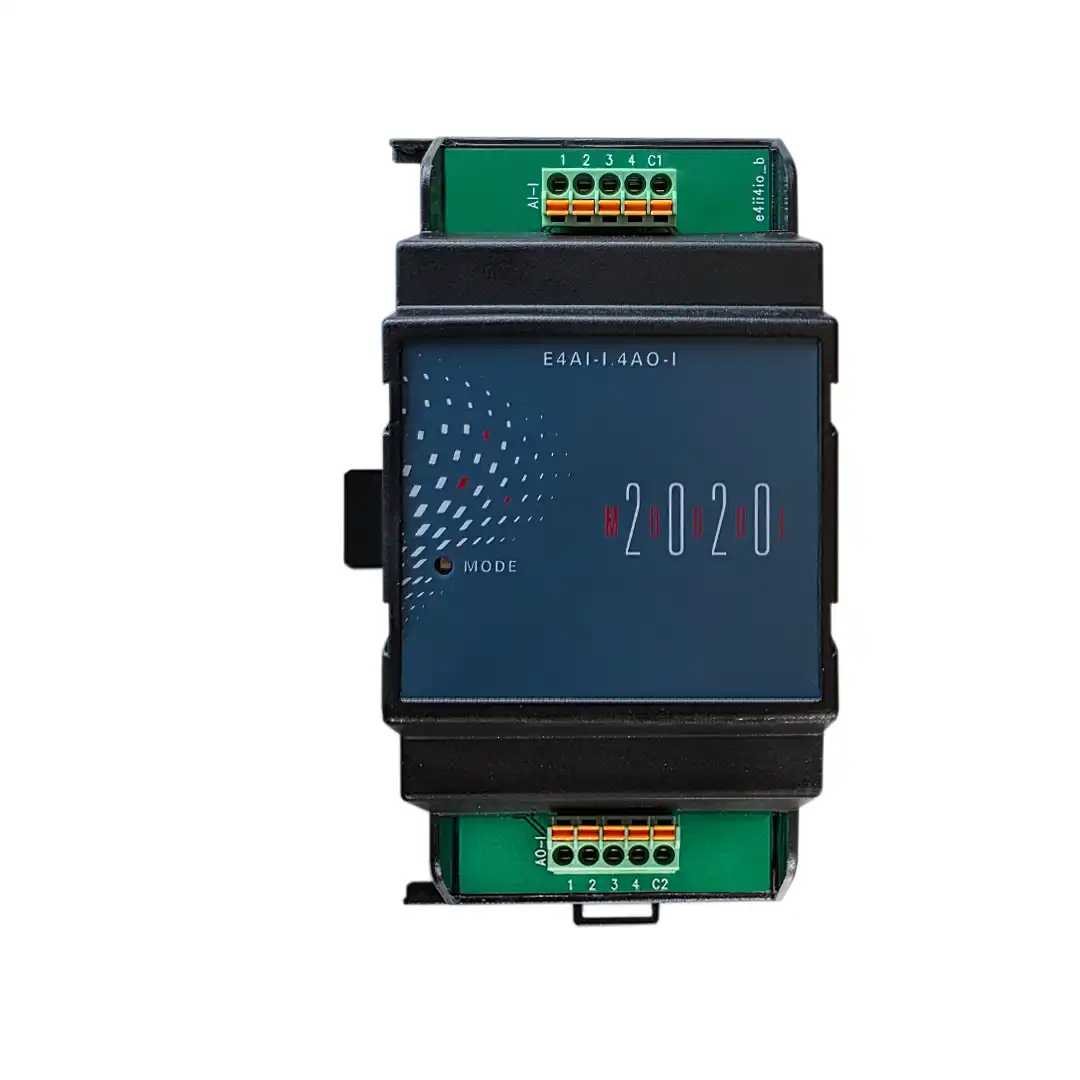

EAP Electric E4AI-I.4AO-I (I/O System 5716) – MODUL-2020 Erweiterungsmodul mit 4× AI 4–20 mA oben und 4× AO 4–20 mA unten, Push-in-Klemmen, Frontansicht.

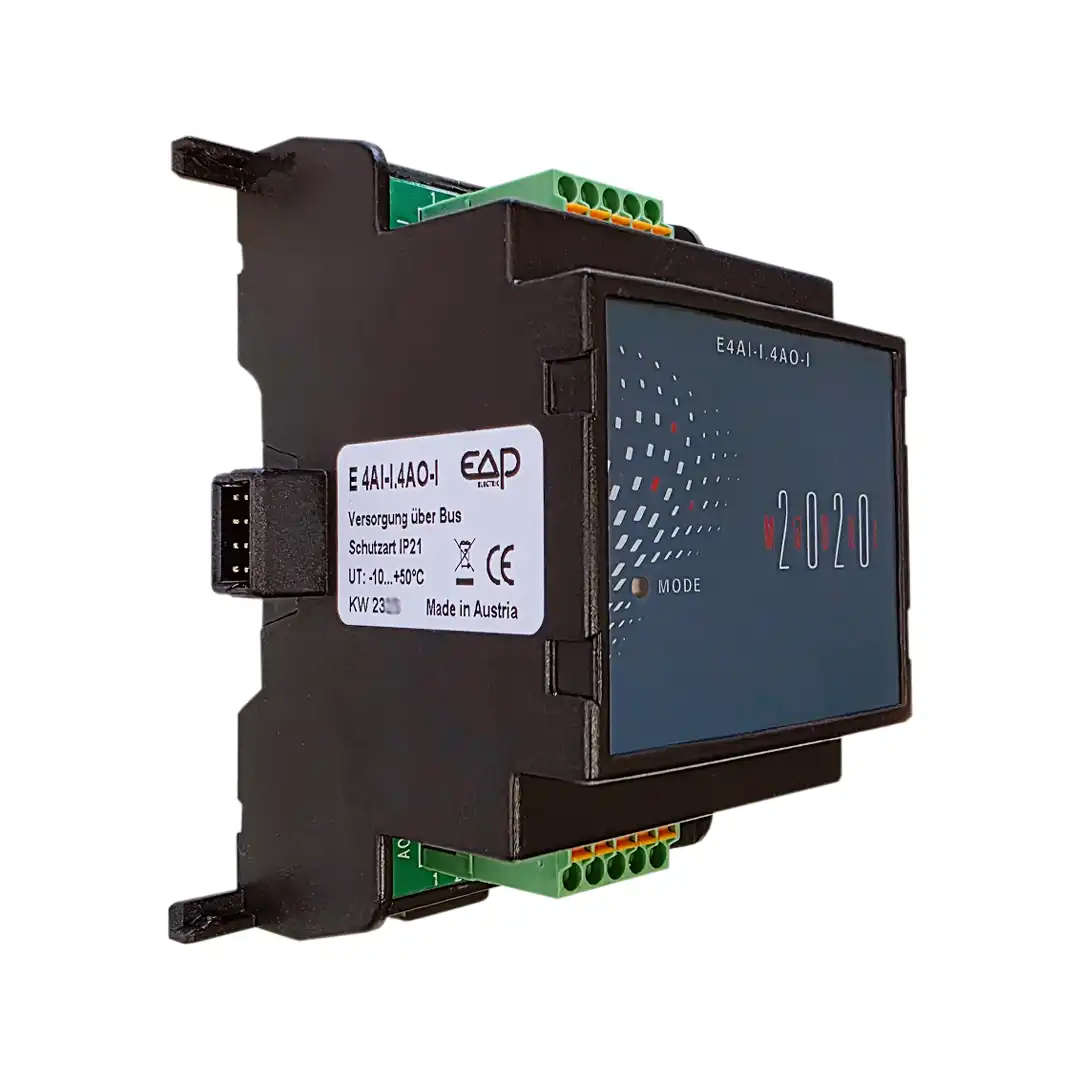

EAP Electric E4AI-I.4AO-I – Seitenansicht des MODUL-2020-Moduls mit Systembus-Stecker, oben/unten Push-in-Klemmen; 4× AI 4–20 mA und 4× AO 4–20 mA.

I/O System 5716 | Erweiterungsmodul zu Modul 2020 (E4AI-I.4AO-I)

Name: I/O System 5716 | Erweiterungsmodul zu Modul 2020 (E4AI-I.4AO-I)
SKU: IOSYSTEM5716
Availability: InStock

Artikelnummer: IOSYSTEM5716

4× Analog-Eingang 4–20 mA · 4× Analog-Ausgang 4–20 mA · Push-in-Klemmen · seitlicher MODUL-2020-Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

4× AI 4–20 mA – präzise Stromsignalerfassung
4× AO 4–20 mA – Stellgrößen direkt ausgeben
Nahtlose Systembus-Integration, skalierbar bis 15 Erweiterungen / 248 I/Os
−10…+50 °C, CE/EN 61326

*

zum Vergleich hinzufügen

24 Personen sehen sich dieses Produkt gerade an!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Beschreibung

I/O System 5716 – Erweiterungsmodul 4× AI 4–20 mA & 4× AO 4–20 mA | MODUL-2020 (EAP E4AI-I.4AO-I)

Anwendung
Das E4AI-I.4AO-I (I/O System 5716) erweitert MODUL-2020-Installationen um vier analoge Stromeingänge (4–20 mA) und vier analoge Stromausgänge (4–20 mA) – ideal für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie, wenn Prozesswerte (z. B. Druck, Durchfluss, Temperatur-Transmitter) erfasst und 4–20 mA-Stellgrößen an Regler, Ventile oder Umrichter ausgegeben werden sollen. Die Anbindung erfolgt seitlich über den Systembus an ein Basismodul B01/B02/B03/B04 oder ein Steuer-/Regelmodul R01/R02.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Eingänge (AI)	4× 4–20 mA
Ausgänge (AO)	4× 4–20 mA
Handbetrieb/Status:	keine dedizierte Handebene; Statusanzeige systemabhängig
Schaltleistung	bis 30 V DC je Kanal*
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

Vorteile, die unsere Kunden schätzen

Ein Modul – zwei Aufgaben: Erfassung UND Ausgabe im 4–20 mA-Standard.
Schnelle Integration: einheitliche Klemmenlogik & Systembus wie bei allen EAP-Modulen.
Planungssicher: pro Kopfstation bis 248 I/Os – ideal für Ausbau & Retrofit.

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul , Modul 2020

About brand

Seit ca. 2005 verbindet eine enge, vertrauensvolle Partnerschaft EAP Electric GmbH und esco antriebstechnik gmbh. Was mit ersten Feldbus-Projekten begann, ist heute eine beständige Kooperation mit kurzen Wegen, praxisnaher Beratung und verlässlichem Support – vom Engineering bis zur Inbetriebnahme. Feldbus- & I/O-Module sowie Modbus-Gateways für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Versand & Lieferung

Paketdienst / Standardversand inkl. Verpackung: bis 10 kg = 15,90€, 10-24 kg = 19,90€ Expressversand In- und Ausland: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt. Auslandsversand: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt. Speditionsversand ab 24 kg: Preis und Laufzeit nur auf Anfrage / Transport- und Verpackungskosten werden beim Versand ermittelt.

Nicht zögern, einfach anrufen!
+49 (0)2241 – 480 70

Benötigen Sie Service, Reparaturen oder eine maßgeschneiderte Lösung aus unserem Produktsortiment? Wir bei esco unterstützen Sie von der Auswahl bis zur Integration unserer Antriebslösungen – zuverlässig, professionell und ganz nach Ihrem Bedarf. Kontaktieren Sie unsere Experten, um gemeinsam die perfekte Lösung für Ihre Anwendung zu finden!

KONTAKTIEREN SIE UNSERE EXPERTEN

iR-ETN40P Weintek Modbus TCP/IP | Koppler + Digital I/O

I/O Systeme, WEINTEK I/O System, WEINTEK Touchpanels

Sofort lieferbar

SKU: iR-ETN40P

Gewicht	0,27 kg
Größe	64 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	-10°C bis +60°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Koppler , Digital IN
Funktionalität	Integr. CODESYS-SPS (Opt.)

Das Foto zeigt das FL7200 Power-Feed-Modul von INVT mit Statusanzeige, roten Farbblock-Elementen und nummerierten Klemmenreihen für die Verdrahtung.

zum Vergleich hinzufügen

FL7200 INVT Einspeisemodul

I/O Systeme, INVT I/O System

Sofort lieferbar

SKU: FL7200

Gewicht	0,25 kg
Größe	25 × 105 × 96 cm
Marke	INVT Seit 2021 kooperiert ESCO erfolgreich mit INVT und erweitert damit sein Produktportfolio um weitere innovative Serien - ideal für den Maschinen- und Anlagenbau, die Gebäudeautomation sowie die Umwelttechnik und Wasser-/Abwasserapplikationen. Leistungsbereich der Frequenzumrichter von 0,2kW bis 3000kW - Schutzart IP20/IP55 Im Jahr 2025 haben wir unsere erfolgreiche Zusammenarbeit mit INVT weiter gestärkt und die neuesten I/O Flex Systemmodule in unser Portfolio integriert. Diese Erweiterung unserer Kooperation von 2021 ermöglicht innovative und vielseitige Lösungen für Ihre Bedürfnisse.
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Einspeisemodul

zum Vergleich hinzufügen

FL5105 INVT | Digital 16x IN/16x OUT

I/O Systeme, INVT I/O System

Sofort lieferbar

SKU: FL5105

Gewicht	0,30 kg
Größe	25 × 105 × 96 cm
Marke	INVT Seit 2021 kooperiert ESCO erfolgreich mit INVT und erweitert damit sein Produktportfolio um weitere innovative Serien - ideal für den Maschinen- und Anlagenbau, die Gebäudeautomation sowie die Umwelttechnik und Wasser-/Abwasserapplikationen. Leistungsbereich der Frequenzumrichter von 0,2kW bis 3000kW - Schutzart IP20/IP55 Im Jahr 2025 haben wir unsere erfolgreiche Zusammenarbeit mit INVT weiter gestärkt und die neuesten I/O Flex Systemmodule in unser Portfolio integriert. Diese Erweiterung unserer Kooperation von 2021 ermöglicht innovative und vielseitige Lösungen für Ihre Bedürfnisse.
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN/OUT

zum Vergleich hinzufügen

iR-DQ08-R Weintek | Digital 8x OUT (Relais)

I/O Systeme, WEINTEK I/O System, WEINTEK Touchpanels

Sofort lieferbar

SKU: iR-DQ08-R

Gewicht	0,13 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital OUT , Relais OUT

zum Vergleich hinzufügen

iR-DM16-N Weintek | Digital 8x IN/8x OUT

I/O Systeme, WEINTEK I/O System, WEINTEK Touchpanels

Sofort lieferbar

SKU: iR-DM16-N

Gewicht	0,12 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN/OUT

Das Foto zeigt das FL2103-Modul mit Statusanzeige, farbcodierter Signal-LED und mehreren Klemmenreihen für die digitalen Ausgänge.

zum Vergleich hinzufügen

FL2103 INVT | Digital 32x OUT

I/O Systeme, INVT I/O System

Sofort lieferbar

SKU: FL2103

Gewicht	0,30 kg
Größe	25 × 105 × 96 cm
Marke	INVT Seit 2021 kooperiert ESCO erfolgreich mit INVT und erweitert damit sein Produktportfolio um weitere innovative Serien - ideal für den Maschinen- und Anlagenbau, die Gebäudeautomation sowie die Umwelttechnik und Wasser-/Abwasserapplikationen. Leistungsbereich der Frequenzumrichter von 0,2kW bis 3000kW - Schutzart IP20/IP55 Im Jahr 2025 haben wir unsere erfolgreiche Zusammenarbeit mit INVT weiter gestärkt und die neuesten I/O Flex Systemmodule in unser Portfolio integriert. Diese Erweiterung unserer Kooperation von 2021 ermöglicht innovative und vielseitige Lösungen für Ihre Bedürfnisse.
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital OUT

zum Vergleich hinzufügen

iR-DI16-K Weintek | Digital 16x IN

I/O Systeme, WEINTEK I/O System, WEINTEK Touchpanels

Sofort lieferbar

SKU: iR-DI16-K

Gewicht	0,12 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN

Das Foto zeigt das FL1002-Modul mit Statusanzeige, farbcodierter Signal-LED und mehreren Klemmenreihen für die digitalen Eingänge.

zum Vergleich hinzufügen

FL1002 INVT | Digital 32x IN

I/O Systeme, INVT I/O System

Sofort lieferbar

SKU: FL1002

Gewicht	0,3 kg
Größe	25 × 105 × 96 cm
Marke	INVT Seit 2021 kooperiert ESCO erfolgreich mit INVT und erweitert damit sein Produktportfolio um weitere innovative Serien - ideal für den Maschinen- und Anlagenbau, die Gebäudeautomation sowie die Umwelttechnik und Wasser-/Abwasserapplikationen. Leistungsbereich der Frequenzumrichter von 0,2kW bis 3000kW - Schutzart IP20/IP55 Im Jahr 2025 haben wir unsere erfolgreiche Zusammenarbeit mit INVT weiter gestärkt und die neuesten I/O Flex Systemmodule in unser Portfolio integriert. Diese Erweiterung unserer Kooperation von 2021 ermöglicht innovative und vielseitige Lösungen für Ihre Bedürfnisse.
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN

zum Vergleich hinzufügen

iR-PU01-P Weintek Digital I/O | Motion Control

I/O Systeme, WEINTEK I/O System, WEINTEK Touchpanels

Sofort lieferbar

SKU: iR-PU01-P

Gewicht	0,12 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN/OUT , Motion Control

zum Vergleich hinzufügen

iR-DM16-P Weintek | Digital 8x IN/8x OUT

I/O Systeme, WEINTEK I/O System, WEINTEK Touchpanels

Sofort lieferbar

SKU: iR-DM16-P

Gewicht	0,12 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Digital IN

zum Vergleich hinzufügen

iR-AM06-VI Weintek | Analog 4x IN/2x OUT

I/O Systeme, WEINTEK I/O System, WEINTEK Touchpanels

Sofort lieferbar

SKU: iR-AM06-VI

Gewicht	0,12 kg
Größe	27 × 109 × 81 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	IR-Serie
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Analog IN/OUT

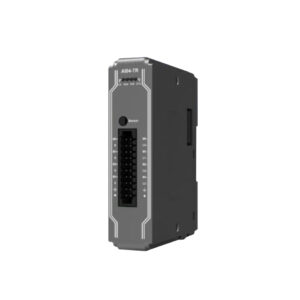

Frontansicht des Weintek iR-AI04-TR Temperaturmoduls mit Steckklemmen für den Sensoreingang.
