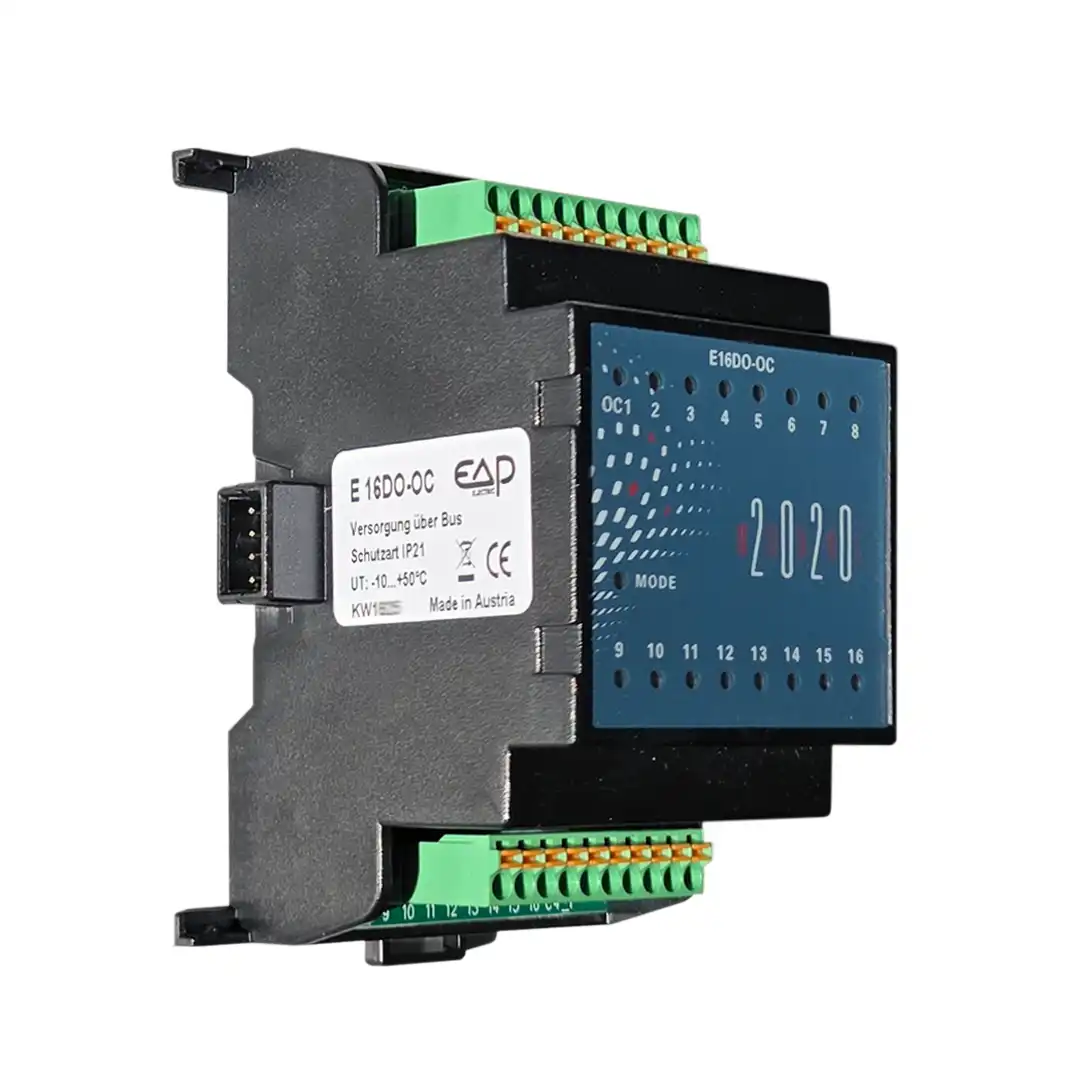

EAP E16DO-OC 5717, Seitenansicht; Gehäuse mit seitlichem MODUL-2020-Busstecker, oben/unten Klemmenleisten; 16 NPN Open-Collector-Ausgänge, LED-Statusanzeige.

Click to enlarge

I/O System 5717 | Erweiterungsmodul zu Modul 2020 (E16DO-OC)

Name: I/O System 5717 | Erweiterungsmodul zu Modul 2020 (E16DO-OC)
SKU: IOSYSTEM5717
Availability: InStock

Artikelnummer: IOSYSTEM5717

16× Open-Collector-Ausgang (NPN) · 16 Status-LEDs · Push-in-Klemmen · seitlicher MODUL-2020-Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

16× OC-Ausgang (NPN) – ideal für Optokoppler/SSR/Zähler
LED je Kanal – schnelle Diagnose
Nahtlose Systembus-Integration, skalierbar bis 15 Erweiterungen / 248 I/Os
−10…+50 °C, CE / EN 61326
Schaltparameter: max. zulässige Spannung/Strom je Kanal gemäß Datenblatt des OC-Treiberstages

*

zum Vergleich hinzufügen

61 Personen sehen sich dieses Produkt gerade an!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Beschreibung

I/O System 5717 – Erweiterungsmodul 16× OC-Ausgang (NPN) | MODUL-2020 (EAP E16DO-OC)

Anwendung
Das E16DO-OC (I/O System 5717) stellt 16 Open-Collector-Ausgänge (NPN) zur Verfügung und erweitert damit MODUL-2020-Stationen überall dort, wo digitale Sinks benötigt werden: z. B. zur Ansteuerung von Optokopplern, Solid-State-Relais, Zählern/Eingangsbaugruppen oder Meldeleuchten. Die Anbindung erfolgt seitlich über den Systembus an ein Basismodul B01/B02/B03/B04 oder ein Steuer-/Regelmodul R01/R02.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Ausgänge (DO)	16× Open-Collector (NPN)
Statusanzeige	16 LEDs (1× je Kanal)
Handbetrieb	keine (Schalten über Kopf-/Regelmodul)
Schaltfähigkeit	zulässige Kollektorspannung und -strom je Kanal gemäß Datenblatt des OC-Treiberstages (Projektierung entsprechend Last beachten)
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

Vorteile, die unsere Kunden schätzen

Hohe Packungsdichte: 16 OC-Kanäle auf nur einem Modul.
Schnelle Diagnose: LED pro Kanal reduziert Suchzeiten bei Inbetriebnahme.
Einheitliches System: identische Klemmenlogik & Bus – zentral/dezentral kombinierbar.
Planungssicher: bis 248 I/Os pro Station – ideal für Ausbau & Retrofit.

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.
