EAP E8AO-U/H Erweiterungsmodul 5718-2, Frontansicht mit 4 Kippschaltern für Handbetrieb, 4 Potentiometern zur 0–10-V-Vorgabe und oberen/unteren Push-in-Klemmen.

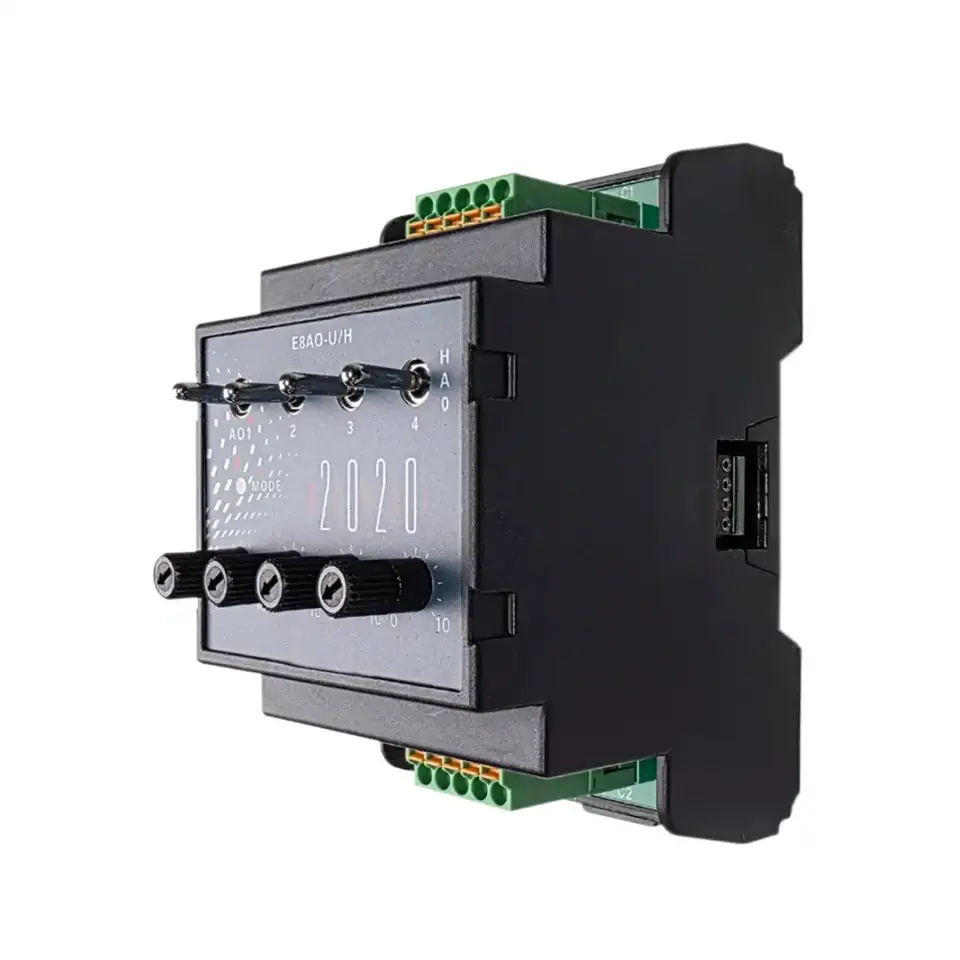

Schrägansicht rechts des EAP E8AO-U/H 5718-2 mit seitlichem Systembus-Stecker, sichtbaren 0–10-V-Klemmen und Bedienfeld mit Schaltern und Potis.

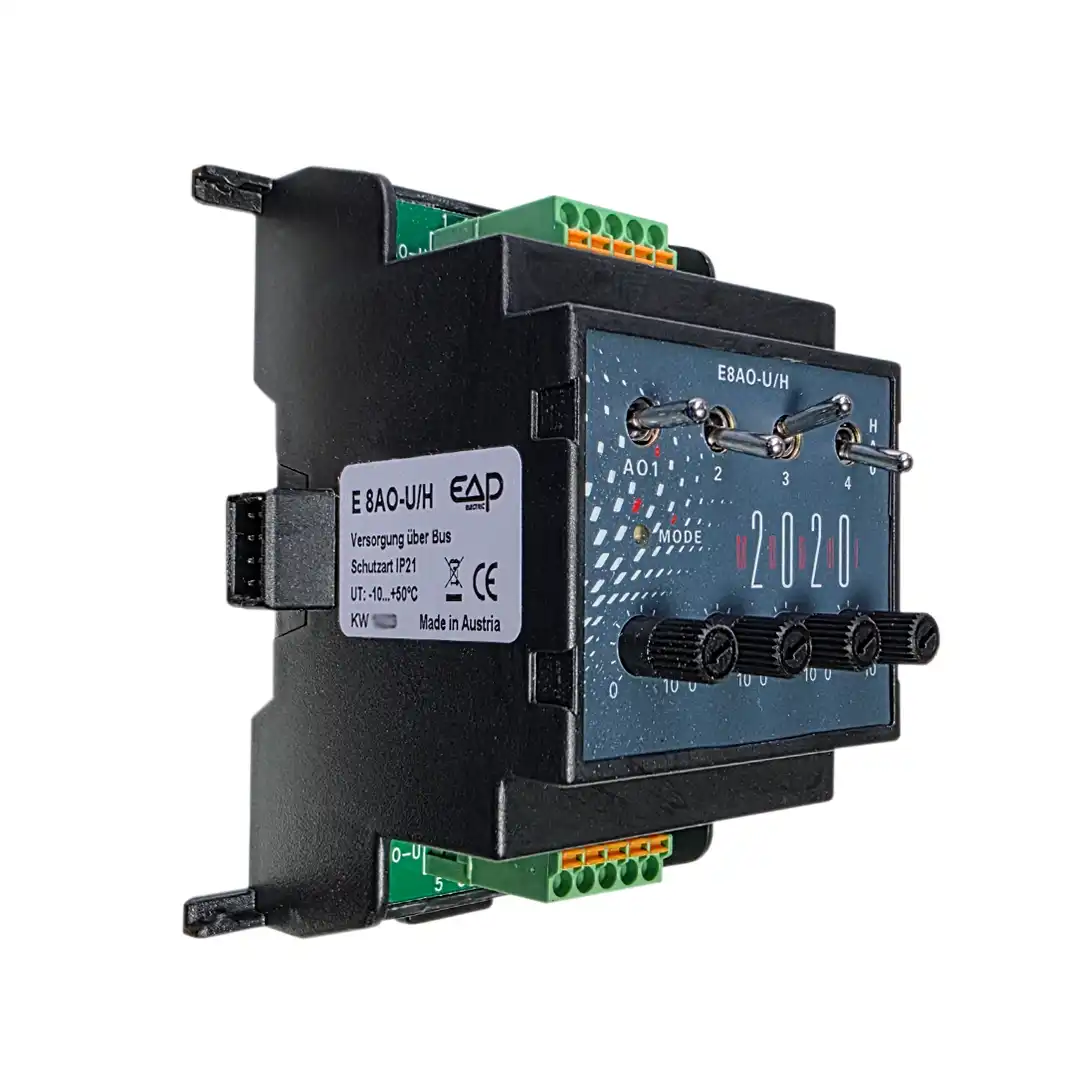

EAP E8AO-U/H 5718-2, linksseitige Schrägansicht mit vier Kippschaltern (AO1–AO4), vier Potentiometern und beidseitigen Push-in-Klemmen für 8× 0–10-V-Ausgänge.

I/O System 5718-2 | Erweiterungsmodul zu Modul 2020 (E8AO-U/H)

Name: I/O System 5718-2 | Erweiterungsmodul zu Modul 2020 (E8AO-U/H)
SKU: IOSYSTEM5718-2
Availability: InStock

Artikelnummer: IOSYSTEM5718-2

8× Analogausgang 0–10 V · Handebene: 4 Kippschalter/4 Potis (lokaler Override) · Push-in-Klemmen · seitlicher Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

8× AO-U 0–10 V – ideale Stellgrößen für Klappen, Ventile, Beleuchtung, VFD-Referenzen
Handbetrieb: 4 KS/4 Poti – schnelle manuelle Vorgabe/Überbrückung vor Ort
Systembus-Integration, skalierbar bis 15 Erweiterungen / 248 I/Os
−10…+50 °C, DIN-Hutschiene TS35, IP20
Max. Stromaufnahme (ohne Kommunikation): 10 + 2 mA/Kanal

141,59 €

13 vorrätig (kann nachbestellt werden)

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

IOSYSTEM5718-2 – Erweiterungsmodul 8× Analogausgang 0–10 V mit Kippschalter | MODUL-2020 (EAP E8AO-U/H)

Anwendung
Das EAP-Erweiterungsmodul 5718-2 (E8AO-U/H) stellt acht analoge Spannungsausgänge (0–10 V) bereit – ideal zum Ansteuern von Volumenstromreglern, Klappen-/Ventilantrieben, Frequenzumrichtern (0–10 V-Sollwert) und Stellgeräten in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Besonderheit: Vier Kanäle besitzen eine Handebene mit Kippschalter und Poti (KS/Poti) für lokalen Override – perfekt für Inbetriebnahme, Service und Notbetrieb.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Ausgänge	8× Analog 0–10 V (AO-U)
Statusanzeige	(keine LED-Skalierung)
Handbetrieb	4x Kippschalter + 4 Potis (lokale Vorgabe/Abschaltung)
Max. Stromaufnahme (ohne Kommunikation)	10 + 2 mA je Kanal
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

Vorteile, die unsere Kunden schätzen

Direkte Stellgröße: 0–10 V für gängige Aktoren – ohne Zusatzwandler
Schneller Service: KS/Poti-Handebene für Test, Override und Notbetrieb
Ein System, viele Möglichkeiten: nahtloses Andocken an B- und R-Module, zentral/dezentral kombinierbar
Planungssicher: bis 248 I/Os pro Kopfstation – ideal für Ausbau & Retrofit

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Modul 2020
