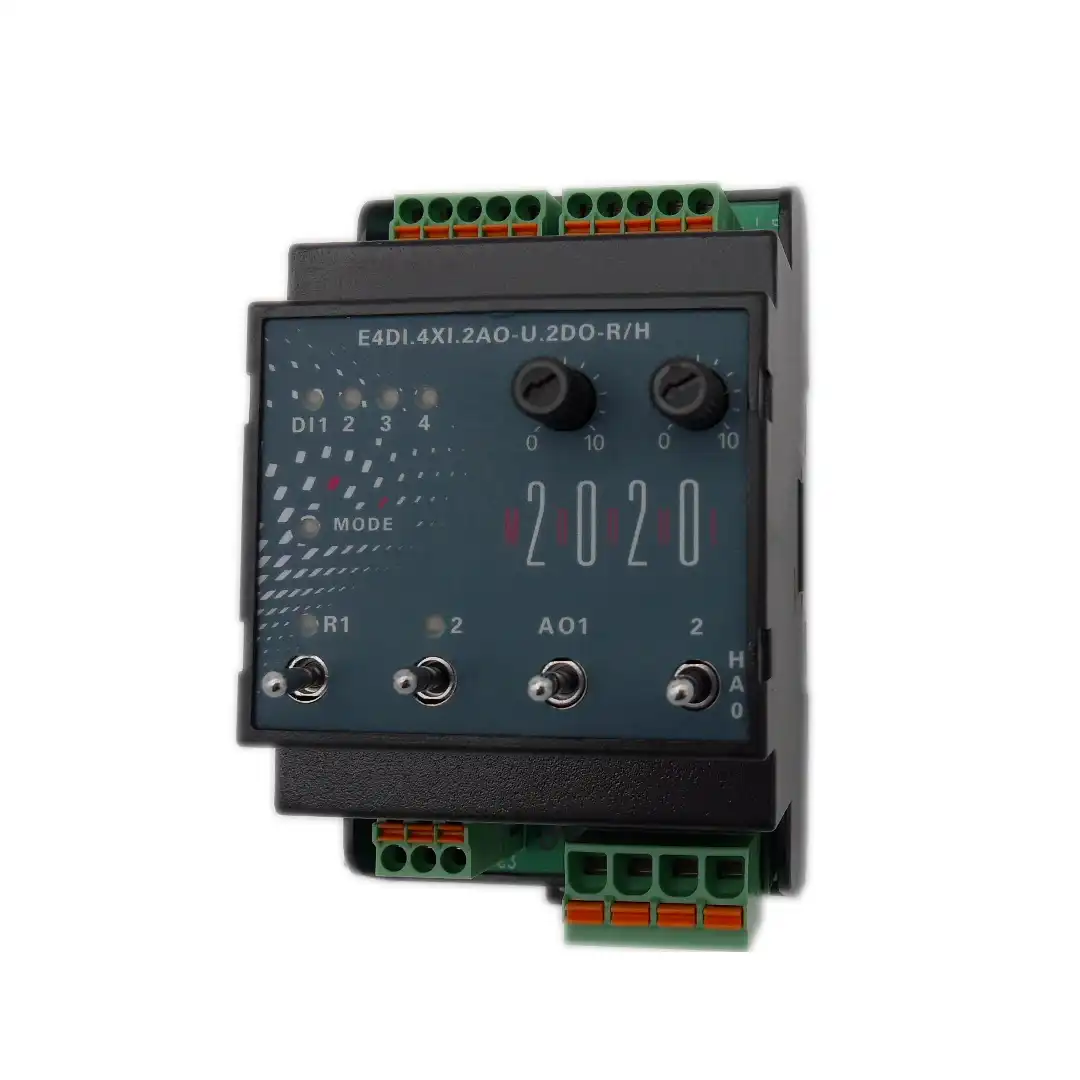

EAP MODUL-2020 Erweiterungsmodul 5719-2 (E4DI.4XI.2AO-U.2DO-R/H) mit oberen und unteren steckbaren Push-in-Klemmen; Front mit Status-LEDs, zwei Potis für AO-Handvorgabe und zwei Kippschaltern für Relais-Handbetrieb.

I/O System 5719-2 | Erweiterungsmodul zu Modul 2020 (E4DI.4XI.2AO-U.2DO-R/H)

Name: I/O System 5719-2 | Erweiterungsmodul zu Modul 2020 (E4DI.4XI.2AO-U.2DO-R/H)
SKU: IOSYSTEM5719-2
Availability: InStock

Artikelnummer: IOSYSTEM5719-2

4× DI 24 V (npn/pnp) · 4× Universaleingang (XI, analog): 0–10 V, 0–6553,5 Ω, PT100/PT1000, Ni1000/Ni1000 TK5000, T1S, KTY81-110/-210 · 2× Relais-DO (Schließer) · 2× AO 0–10 V · Handebene: 2 KS/2 Poti · 6 LED · Push-in-Klemmen · seitlicher Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

4× DI 24 V (npn/pnp) – saubere Erfassung digitaler Signale
4× XI (analog, universal) – je Kanal frei konfigurierbar: 0–10 V / 0–6553,5 Ω / PT100 / PT1000 / Ni1000 / Ni1000 TK5000 / T1S / KTY81-110/-210
2× Relaisausgang (Schließer) – direktes Schalten von Lasten
2× AO 0–10 V – Stellgrößen für Antriebe/Regler
Handbetrieb: 2 Kippschalter (DO) + 2 Potis (AO)
6 Status-LEDs für schnelle Diagnose
Systembus MODUL-2020, skalierbar bis 15 Erweiterungen / 248 I/Os
Montage/Umgebung: DIN-Hutschiene TS35, IP20, −10…+50 °C

169,76 €

4 vorrätig (kann nachbestellt werden)

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

3–5 Werktage bei Lagerware.
Bei "Artikeln auf Bestellung" kann die Lieferzeit abweichen – bitte fragen Sie diese vorab an.

Beschreibung

IOSYSTEM5719-2 | Erweiterungsmodul zu MODUL-2020 (E4DI.4XI.2AO-U.2DO-R/H)

Anwendung
Das I/O-System 5719-2 erweitert MODUL-2020-Installationen um digitale Ein-/Ausgänge, universelle analoge Eingänge und analoge 0–10-V-Ausgänge – ideal, wenn Sensorik (Temperatur/Spannung/Widerstand), Schaltfunktionen und Stellgrößen in einem kompakten Modul zusammengeführt werden sollen. Typische Einsatzfelder: Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Digitale Eingänge (DI)	4× 24 V, npn/pnp
Analoge Eingänge (XI, universell)	4×, je Kanal konfigurierbar für 0–10 V · 0–6553,5 Ω · PT100/PT1000 · Ni1000/Ni1000 TK5000 · T1S · KTY81-110/-210
Digitale Ausgänge (AO-U)	2× 0–10 V
Analoge Ausgänge (DO-R)	2× Relais Schließer
Statusanzeige	6× LEDs (1× je Kanal)
Handbetrieb	2× Kippschalter (für DO), 2× Potentiometer (für AO)
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

Vorteile, die unsere Kunden schätzen

Alles in einem Modul: 4× DI, 4× analoge XI, 2× AO 0–10 V, 2× Relais-DO – reduziert Platz und Verdrahtung.
Universell & zukunftssicher: XI je Kanal frei parametrierbar (Spannung, Widerstand, Temp-Fühler inkl. PT/Ni/KTY/T1S).
Praxisnah: Handbetrieb mit 2 KS/2 Potis und 6 Status-LEDs für schnelle Diagnose.
Systemtreu: nahtlos an B01–B04 bzw. R01/R02; zentral/dezentral kombinierbar; skalierbar bis 248 I/Os.

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbHEAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul, Modul 2020
