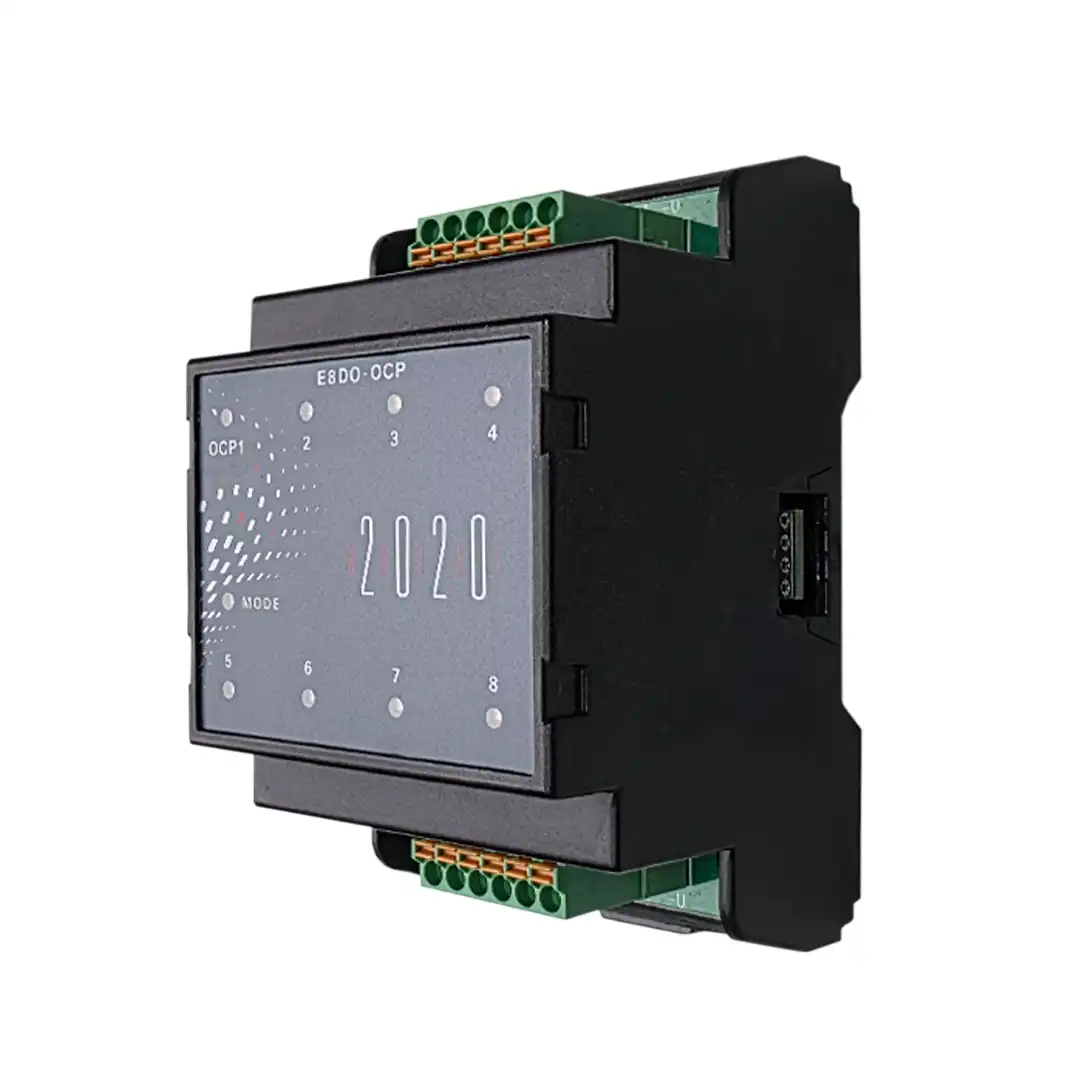

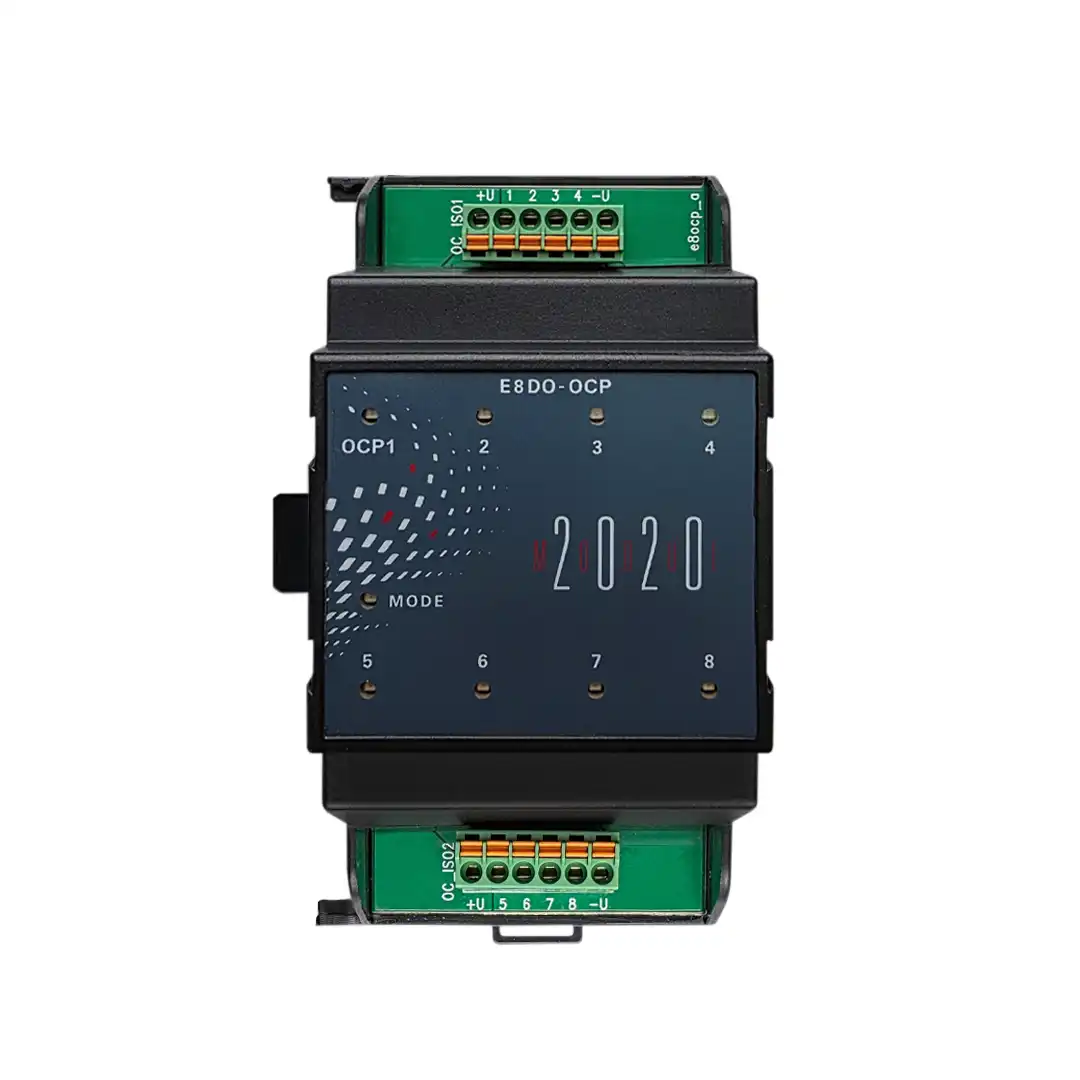

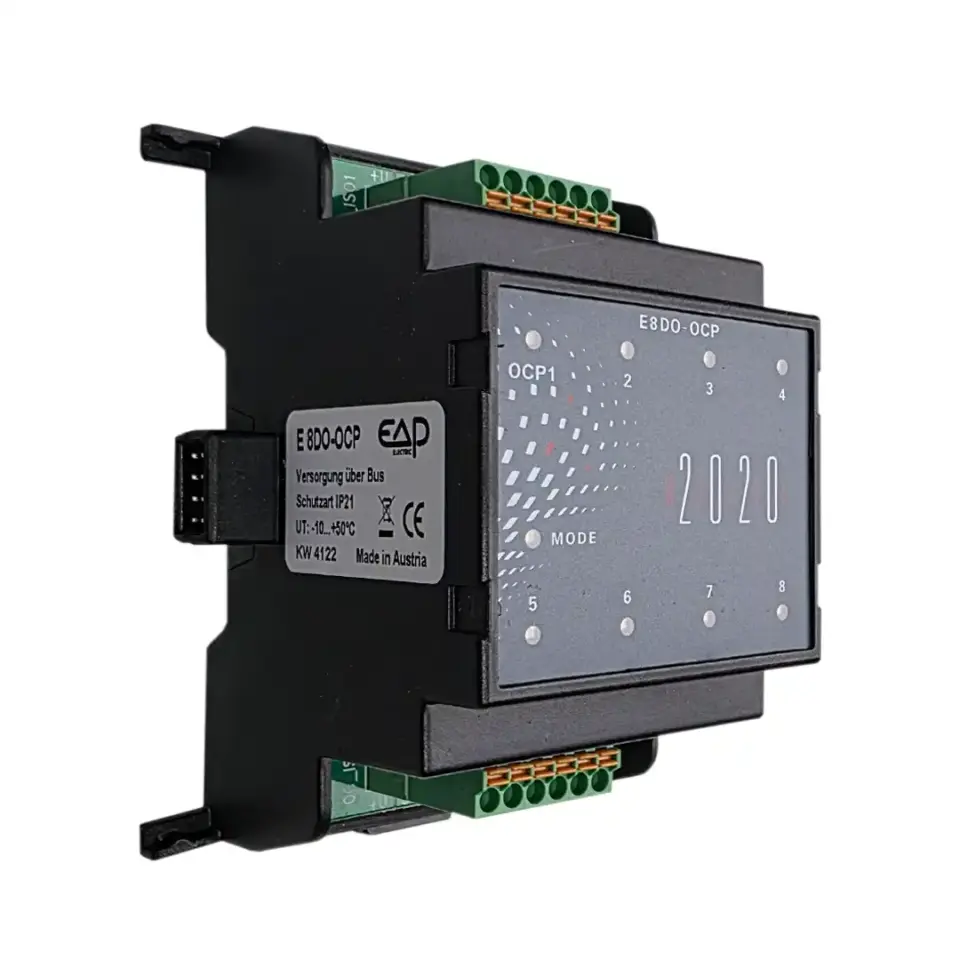

I/O System 5722 | Erweiterungsmodul zu Modul 2020 (E8DO-OCP)
8× Transistorausgang OCP pnp (Open-Collector) · verschleißfreie, kontaktlose Schaltstufen – keine Relaiskontakte, kein Prellen · 8 Status-LED · Push-in-Klemmen · seitlicher Systembus an BasismodulB01/B02/B03/B04 oder Steuer-/RegelmodulR01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.
Technische Highlights
- 8× DO als OCP pnp (Open-Collector) – schnell, robust, SPS/SCADA-tauglich
- Verschleißfrei & kontaktlos: Solid-State-Schaltstufen ohne mechanische Kontakte → keine Kontaktpreller, kein Kontaktabbrand, hohe Schalthäufigkeit, wartungsarm
- 8 Status-LED – Schaltzustände sofort im Blick
- Systembus-Integration – seitlich andocken an EAP MODUL-2020 (B01/B02/B03/B04 oder R01/R02)
- Skalierbar: bis 15 Erweiterungen / systemweit max. 248 I/Os (über Kopfmodul)
- Montage/Umgebung: DIN-Hutschiene TS35, IP20, −10…+50 °C
58
Personen sehen sich dieses Produkt gerade an!
Beschreibung
I/O System 5722 – Erweiterungsmodul 8× Transistorausgang (pnp, OCP) | MODUL-2020 (E8DO-OCP)
Anwendung
Das I/O System 5722 (EAP E8DO-OCP) erweitert bestehende EAP MODUL-2020-Stationen um acht pnp-Open-Collector-Ausgänge. Die Module werden seitlich über den Systembus an ein Basismodul B01/B02/B03/B04 oder ein Steuer-/Regelmodul R01/R02 angesteckt. Ideal für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie, wenn viele digitale Lasten schnell und langlebig geschaltet werden sollen.
Kontaktlos & langlebig – Ihr Vorteil
Die Ausgänge sind als solid-state Transistorschaltstufen ausgeführt – kontaktlos, ohne mechanische Kontakte. Dadurch entfallen Kontaktprellen und Kontaktabbrand; selbst bei hoher Schalthäufigkeit bleibt das System stabil, leise und wartungsarm. Das senkt Stillstandszeiten und Lebenszykluskosten.
Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul
Technische Daten
| Ausgänge | 8× OCP pnp (Open-Collector, Transistor) |
| Statusanzeige | 8× LEDs (je Kanal) |
| Handbedienung | keine |
| Elektrischer Anschluss | Steckklemmen, Push-in (je nach System 1,5/2,5 mm²) |
| Systemintegration | Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02 |
| Versorgung | 24 V DC über das jeweilige Kopfmodul (Systembus) |
| Skalierung im System | Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit) |
| Montage / Schutzart | DIN-Hutschiene TS35 / IP20 |
| Umgebung | −10…+50 °C |
| Normen / EMV | CE-konform, EMV nach EN 61326 |
Vorteile, die unsere Kunden schätzen
- Schnelle Diagnose über LED-Status je Kanal
- Einheitliche Klemmenlogik und klare Beschriftung wie bei allen EAP-Modulen
- Planungssicher durch modulare Erweiterbarkeit – perfekt für Ausbau & Retrofit
Allgemeine Spezifikationen
| Einsatzbereiche | Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie |
| Lieferung & Service | Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support |
Service & Verfügbarkeit
EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.
Für wen?
Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Warum passt das?
- Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
- Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
- Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.
Jetzt ab Lager bestellen oder direkt abholen.
DOWNLOADS
Zusätzliche Information
| Gewicht | 0,15 kg |
|---|---|
| Größe | 52,5 × 90 × 58 cm |
| Marke |
EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio. |
| Betriebstemperatur |
-10°C bis +50°C |
| IP-Schutzklasse | |
| Gehäusematerial |
Kunststoff |
| I/O System |
Erweiterungsmodul ,Modul 2020 |
