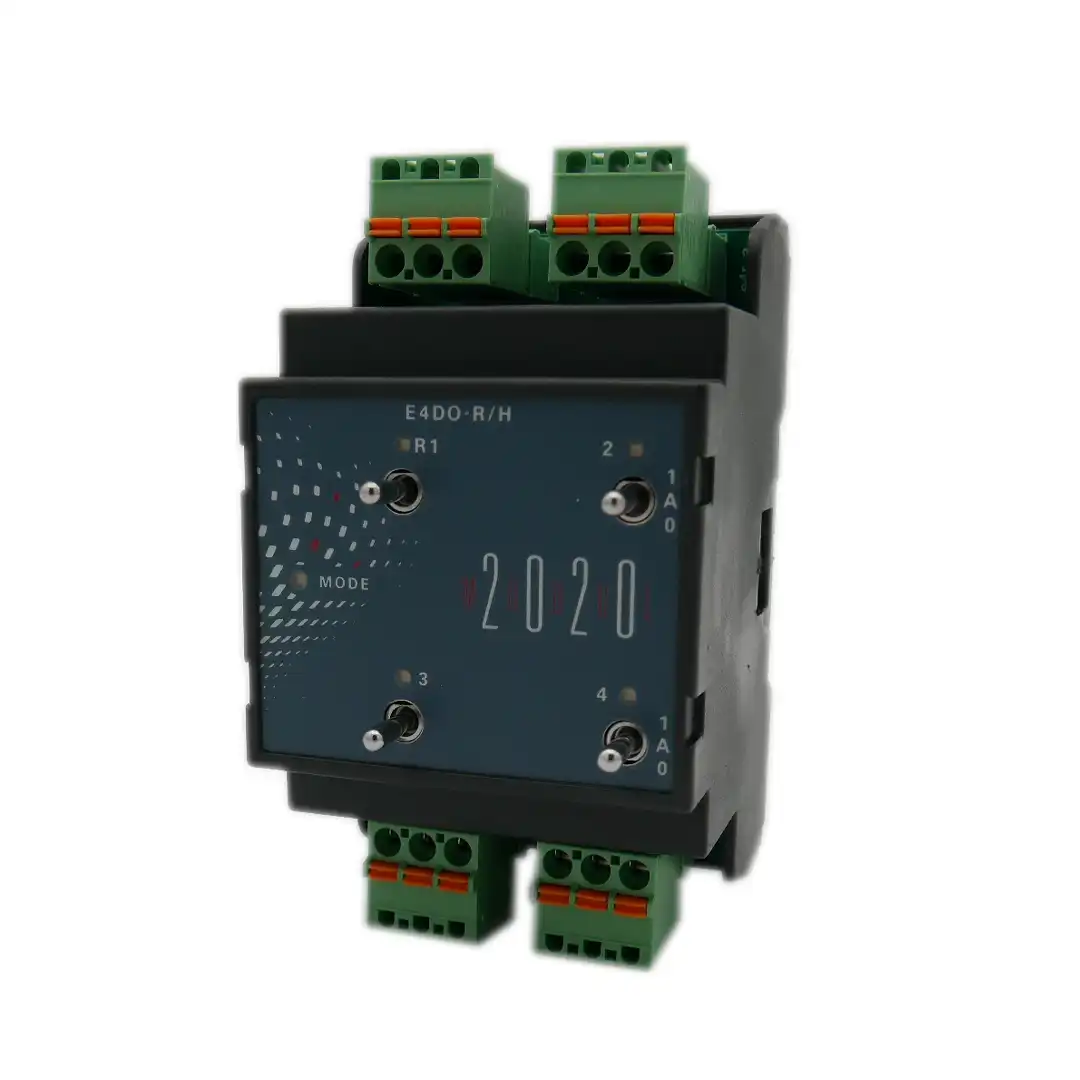

EAP MODUL-2020 E4DO-R/H – Erweiterungsmodul mit 4 Relais-Ausgängen, 4 Status-LEDs und Handebene mit 3-Stellungs-Kippschaltern (1/A/0), Push-in-Klemmen, DIN-Hutschiene.

I/O System 5724-2 | Erweiterungsmodul zu Modul 2020 (E4DO-R/H)

Name: I/O System 5724-2 | Erweiterungsmodul zu Modul 2020 (E4DO-R/H)
SKU: IOSYSTEM5724-2
Availability: InStock

SKU: IOSYSTEM5724-2

4× Relaisausgang (Schließer) · 4 Status-LED · Handebene: 4 Kippschalter (3-Stellungen: 1 / A / 0, A = Grundstellung) · Push-in-Klemmen · seitlicher Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

4× DO als Relais-Schließer – potentialfreie Lastschaltung
4× Kippschalter zur Handbedienung (1/A/0; A = Automatik)
4× Status-LED – Zustände schnell erkennbar
Push-in-Steckklemmen, klare Beschriftung
Systembus-Integration, skalierbar bis 15 Erweiterungen / 248 I/Os
Montage/Umgebung: DIN-Hutschiene TS35, IP20, −10…+50 °C
Max. Stromaufnahme (ohne Kommunikation): 10+10 mA je Kanal

Login to see prices

Add to compare

47 People watching this product now!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Description

I/O System 5724-2 – Erweiterungsmodul 4× Relais-Ausgang Schließer mit Kippschalter | MODUL-2020 (E4DO-R/H)

Anwendung
Das Modul E4DO-R/H ergänzt MODUL-2020-Installationen um vier potentialfreie Relais-Schließer. Es wird seitlich über den Systembus an ein Basismodul B01/B02/B03/B04 oder ein Steuer-/Regelmodul R01/R02 angesteckt. Typische Aufgaben sind Schalten von Ventilen, Beleuchtung, Kleinlast-Schützen oder Freigaben in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.
Die integrierte Handebene erlaubt die lokale Bedienung – ideal für Inbetriebnahme, Service und Störungsbetrieb.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Ausgänge (DO)	4× Relais, Schließer

Statusanzeige	4× LEDs (je Kanal)
Handbedienung	4× Kippschalter, 3-Stellungen – 1 (Ein), A (Automatik/Grundstellung), 0 (Aus)
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

Vorteile, die unsere Kunden schätzen

Sofort bedienbar: Handebene mit 3-Stellungs-Schaltern (1/A/0) – schnelle Tests & Service.
Übersichtlich: LED pro Ausgang zeigt Zustand auf einen Blick.
Einheitliches System: nahtloses Andocken an B-/R-Module, identische Klemmenlogik.
Planungssicher: bis 248 I/Os pro Kopfstation – perfekt für Ausbau & Retrofit.

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Additional information

Weight	0,15 kg
Dimensions	52,5 × 90 × 58 cm
Marke	EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul , Modul 2020
