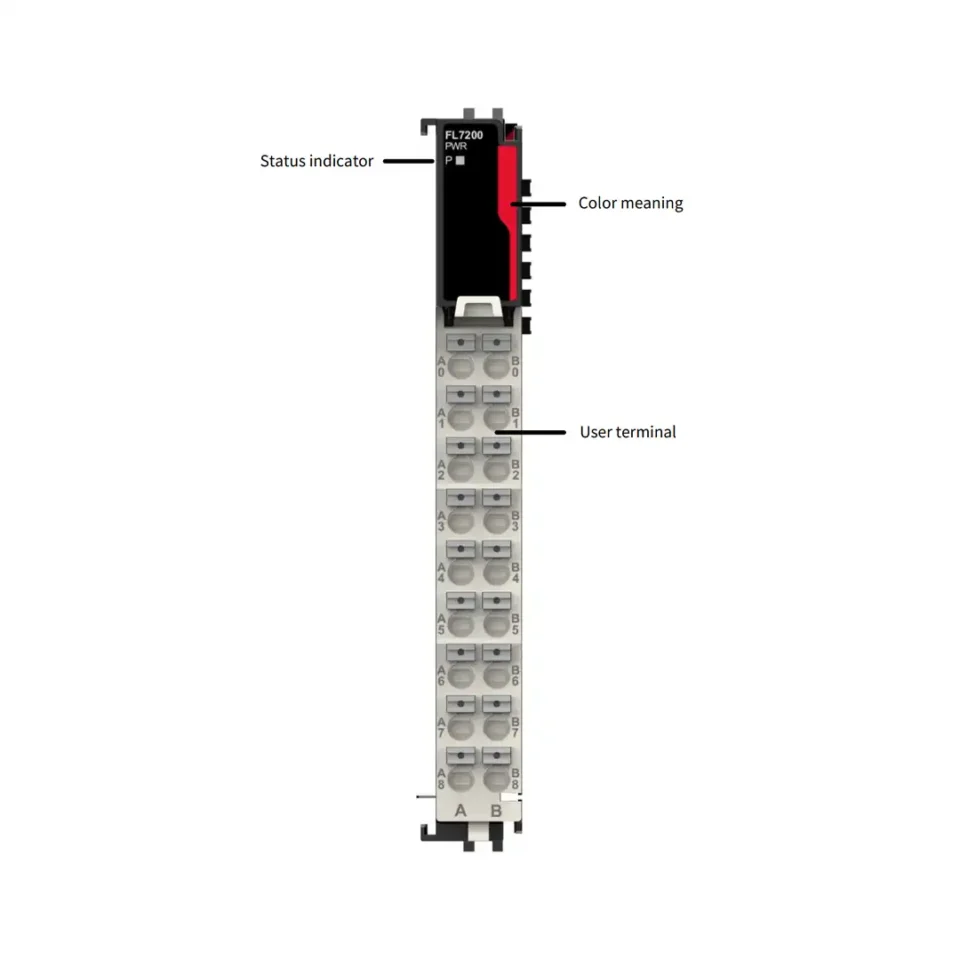

FL7200 INVT Einspeisemodul

76 Personen sehen sich dieses Produkt gerade an!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Beschreibung

INVT I/O Flex System – Power-Feed-Modul

Koppler Modell / Typ	FL7200 / Einspeisemodul
Anzahl I/O Module	–
Digitaleingänge	–
Digitalausgänge	–
Analogeingangskanäle	–
Analogausgangskanäle	–

Datenübertragungsrate	–
Anzahl der PDOs (CANopen)	–
Protokolle	–

Leistung

Spannungsversorgung	24 VDC (-15%/+20%)
Leistungsaufnahme Modul	< 20W
Isolierung	–
Stromversorgungsschutz	Schutz gegen Verpolung, Überstrom und Überspannungen

Schnittstellen

USB 2.0	–
RJ45	–
Slave	–
Anzahl E/A Erweiterungen	–

Allgemeine Spezifikationen

Schutzart	IP20
Lagertemperatur	-40°C – +70°C
Betriebstemperatur	-20°C – +55°C
Relative Luftfeuchtigkeit	< 95% (nicht kondensierend)
Vibrationsbeständigkeit	Entspricht EN60068-2-6 / EN60068-2-27
Höhe	unter 2000m
EMC-Entstörungsgrad	Zone B, IEC61131-2 (allgemeine industrielle Umgebung)
Befestigung	35mm DIN-Hutschiene
Abmessungen BxHxT mm	12 x 105 x 96mm
Gewicht kg	ca. 0,15
Zulassung	CE, RoHS

Das Power-Feed-Modul FL7200 dient dazu, die interne 5 V-Stromversorgung für das I/O-Flex-System bereitzustellen. Konkret nimmt es die externe 24 V-Eingangsspannung auf und wandelt sie in 5 V DC um, die die angeschlossenen I/O-Module (z. B. digitale oder analoge Module) über den internen Backplane-Bus versorgen. Dadurch gewährleistet es:

Stabile Spannungsversorgung: Das Modul liefert die notwendige 5 V für die Baugruppen im Verbund, ohne dass jedes Modul separat versorgt werden muss.
Ausfallsicherheit: Es bietet Schutzfunktionen wie Kurzschluss- und Überstromschutz, damit das Gesamtsystem bei Fehlern nicht gefährdet wird.
Modulare Erweiterung: Bei größeren und komplexeren I/O-Konfigurationen kann das Power-Feed-Modul an beliebiger Stelle eingesetzt werden, falls der Strombedarf steigt oder eine elektrische Segmentierung sinnvoll ist.

Kurzum: Das FL7200 (PWR) ist eine zentrale Einspeiseeinheit für das INVT I/O Flex-System, um die internen Baugruppen zuverlässig mit 5 V DC zu versorgen.

DOWNLOADS

Broschüre INVT I/O Flex-System

Herunterladen

Die Broschüre bietet einen kompakten Überblick über das modulare INVT I/O Flex-System. Darin finden Sie die wichtigsten Fakten zu den verfügbaren Kommunikationskopplern, den verschiedenen I/O-Modulen sowie deren Leistungsmerkmalen. Durch Praxisbeispiele und Abbildungen vermittelt die Broschüre rasch, wie Flexibilität, Kompaktheit und eine schnelle I/O-Aktualisierung (Mikrosekundenbereich) in industriellen Anwendungen umgesetzt werden können.

Handbuch INVT I/O Flex-System

Herunterladen

Das Handbuch ist die ausführliche Bedien- und Installationsanleitung zum INVT I/O Flex-System. Es behandelt sämtliche Details wie Verdrahtung, Modulkonfiguration sowie die Inbetriebnahme und bietet technische Daten für jedes Modul (z. B. Digital-, Analog-, Temperatur-, Zähl- und Messmodule). Mit zusätzlichen Hinweisen zur Sicherheit und Systemintegration dient es als unverzichtbare Referenz für eine professionelle, normgerechte Installation.

Zusätzliche Information

Gewicht	0,25 kg
Größe	25 × 105 × 96 cm
Marke	INVT
Serie	I/O Flex System INVT I/O Flex System - Ein modulares, dezentrales und offenes I/O-System mit kompakter Bauform.
Betriebstemperatur	-20°C bis +55°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Einspeisemodul
