iR-ETN40P Weintek Modbus TCP/IP | Koppler + Digital I/O

109 Personen sehen sich dieses Produkt gerade an!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Beschreibung

Weintek iR-Serie Koppler

Koppler Modell	iR-ETN40P
Ethernet	1x 10/100 Mbps
Protokolle	Modbus TCP Server, EtherNet/IP Adapter

Digitaleingänge

Eingänge	24
Eingabelogik	Sink or Source
Logik 1 Eingangsspannung	15 … 28 VDC
Logik 0 Eingangsspannung	0 … 5 VDC
Antwortzeit	OFF->ON 5 ms; ON->OFF 1 ms
Eingangswiderstand	5,6 kΩ

Digitalausgänge

Ausgänge	16
Ausgabelogik	Source
Ausgangsspannung	11 … 28 VDC
Ausgangsleistung	0,5 A je Kanal (max. 4 A)
Antwortzeit	OFF->ON: 100 µs; ON->OFF: 600 µs

High-Speed-Eingänge

Ausgänge	4
Eingangslogik	PNP
Logik 1 Eingangsspannung	15 … 28 VDC
Logik 0 Eingangsspannung	0 … 5 VDC
Max. Eingangsfrequenz	20 KHz
Eingangswiderstand	3 kΩ

High-Speed-Ausgänge

Ausgänge	2
Eingangslogik	Source
Ausgangsspannung	5 VDC
Ausgangsstrom	50 mA je Kanal
Max. Ausgangsfrequenz	40 KHz
Isolation	Ja, Optokoppler-Isolierung

Erweiterungsmodule

Anzahl I/O-Module	Abhängig von Leistungsaufnahme
Digitaleingangspunkte	Max. 224
Digitalausgangspunkte	Max. 112
Analogeingangspunkte	Max. 64
Analogausgangspunkte	Max. 64

Leistung

Spannungsversorgung	24 VDC (-15%/+20%)
Verlustleistung	Nominal 100mA＠24VDC
Stromaufnahme int. Bus	Maximum 2A＠5VDC
Stromaufnahme	220mA@5VDC
Galvanische Trennung	Netzwerk/Logik – Logik/Feldstärke Potentialtrennung
Zusatzsicherung	≤ 1.6A Self-recovery

Spezifikationen

PCB-Beschichtung	JA
Gehäuse	Kunststoff

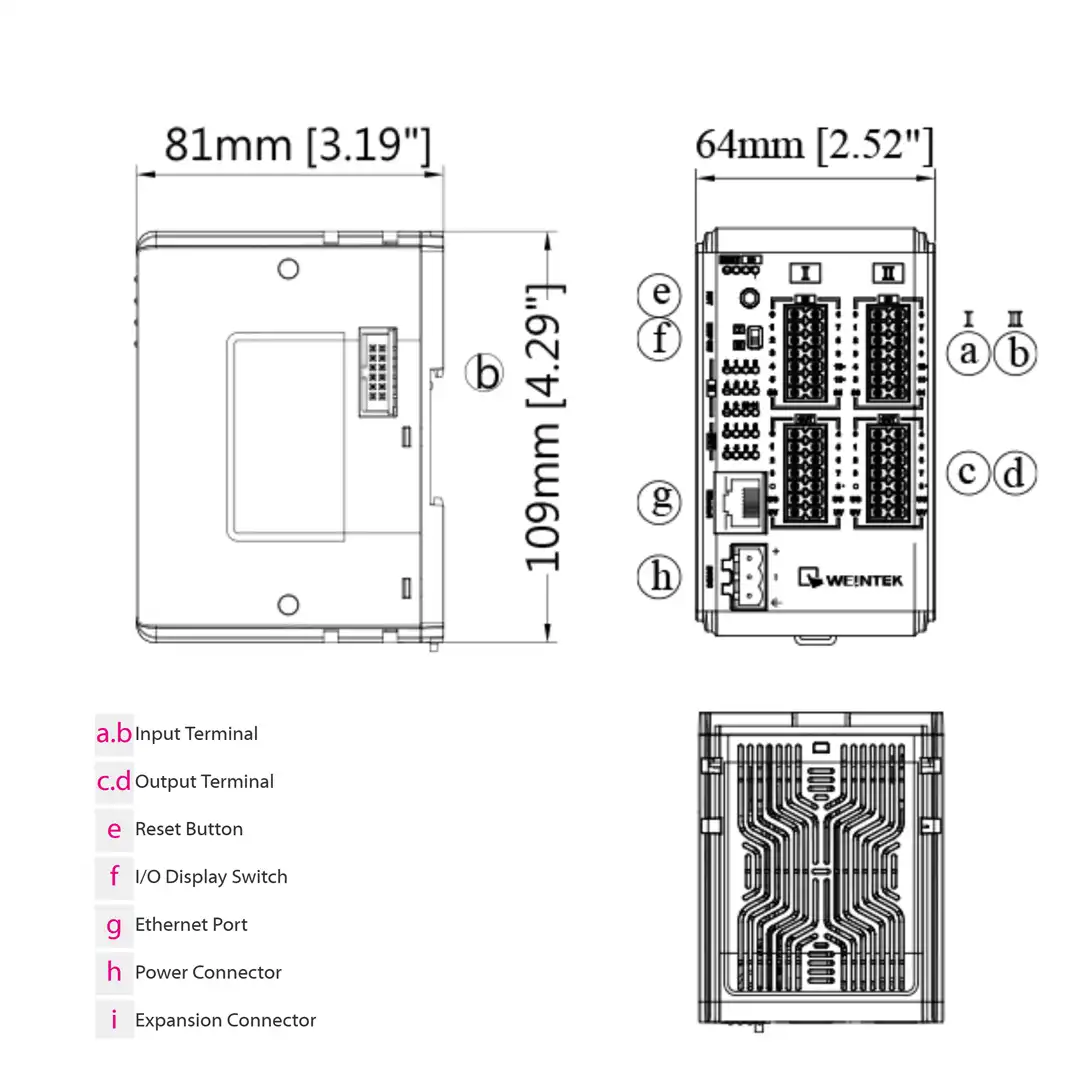

Abmessungen (BxHxT in mm)	64 x 109 x 81
Gewicht (kg)	ca. 0,27
Einbau \| Befestigung	35mm DIN-Hutschiene

Allgemeines

Schutzart	IP20
Lagertemperatur	-20°C – +70°C
Betriebstemperatur	-10°C – +60°C
Relative Luftfeuchtigkeit	10% – 90% (nicht kondensierend)
Vibrationsbeständigkeit	Entspricht EN60068-2-6 / EN60068-2-27
Zertifizierung	CE
Zulassungen (EMC-Störfestigkeit)	EN55032:2012 + AC: 2013, Klasse A; EN61000-6-4: 2007+ A1: 2011; EN55024: 2010 + A1: 2015; EN61000-6-2: 2005

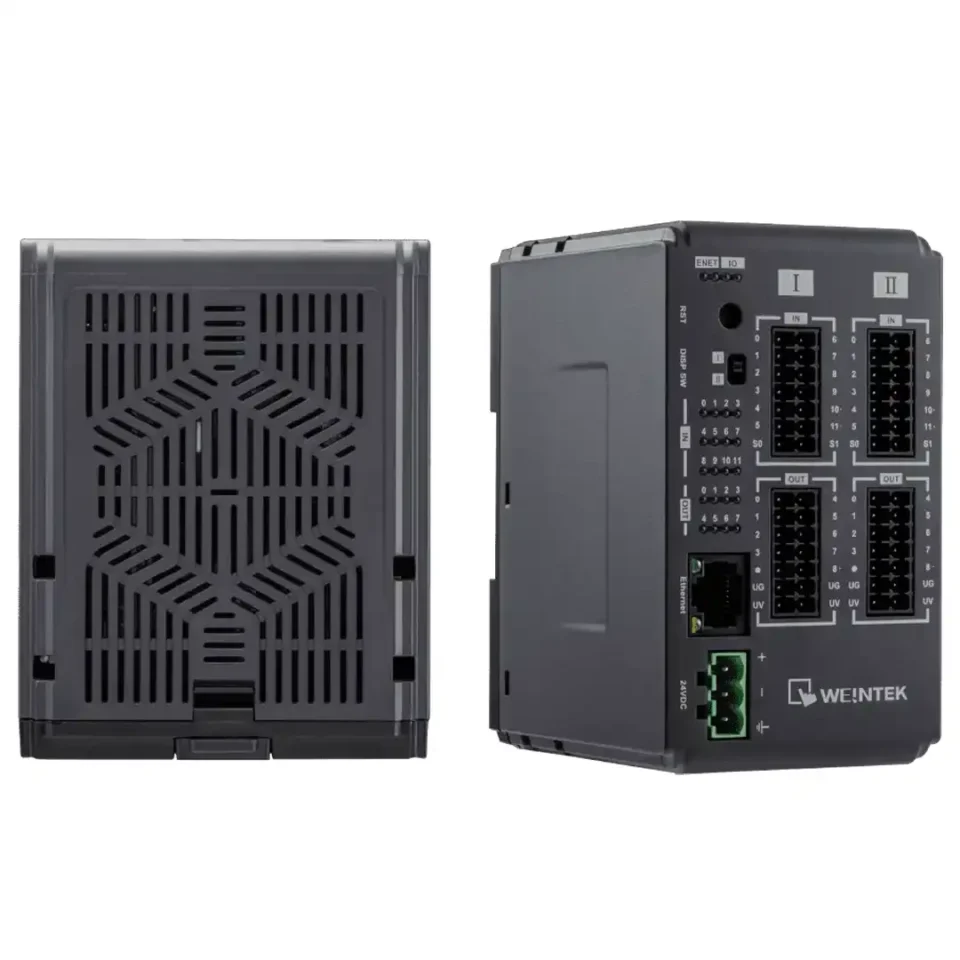

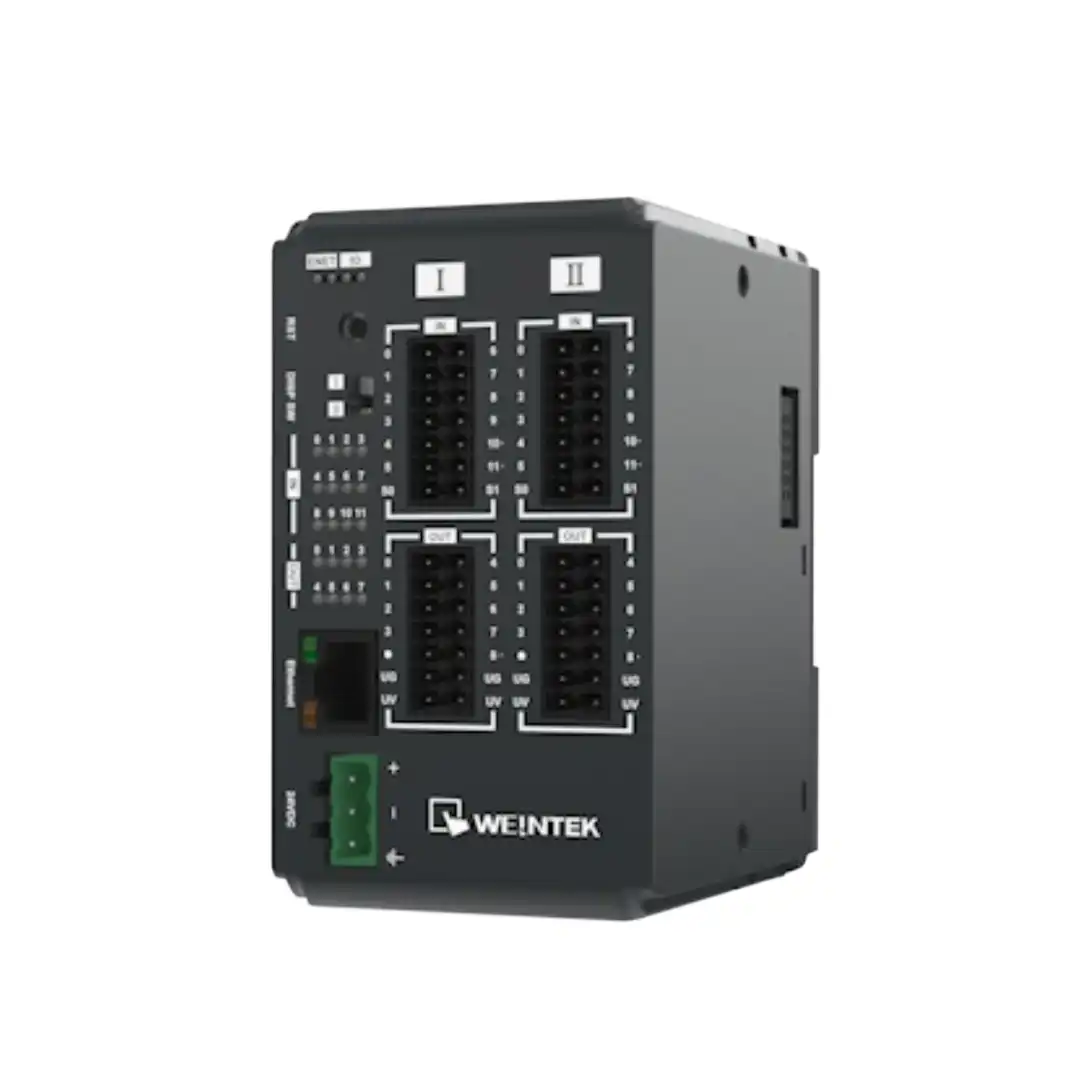

Das iR-ETN40P ist ein kompaktes I/O-Modul mit integriertem MODBUS TCP/IP-Ethernet-Koppler. Es besteht aus dem bereits bekannten Weintek-Koppler iR-ETN, der mit 24 digitalen Eingängen (inkl. 4 Highspeed-Eingängen und 2 Highspeed-Ausgängen) und 16 digitalen Ausgängen erweitert wurde. Kombinierbar mit der bei einigen Weintek HMI-Modellen integrierten CODESYS-SPS. Das Modul ist mit weiteren Ein-/Ausgängen erweiterbar. Dafür stehen die bereits bekannten Module der iR-Serie zur Verfügung. Sie können über die seitliche Schnittstelle (k) an das Modul angesteckt und eingebunden werden.
