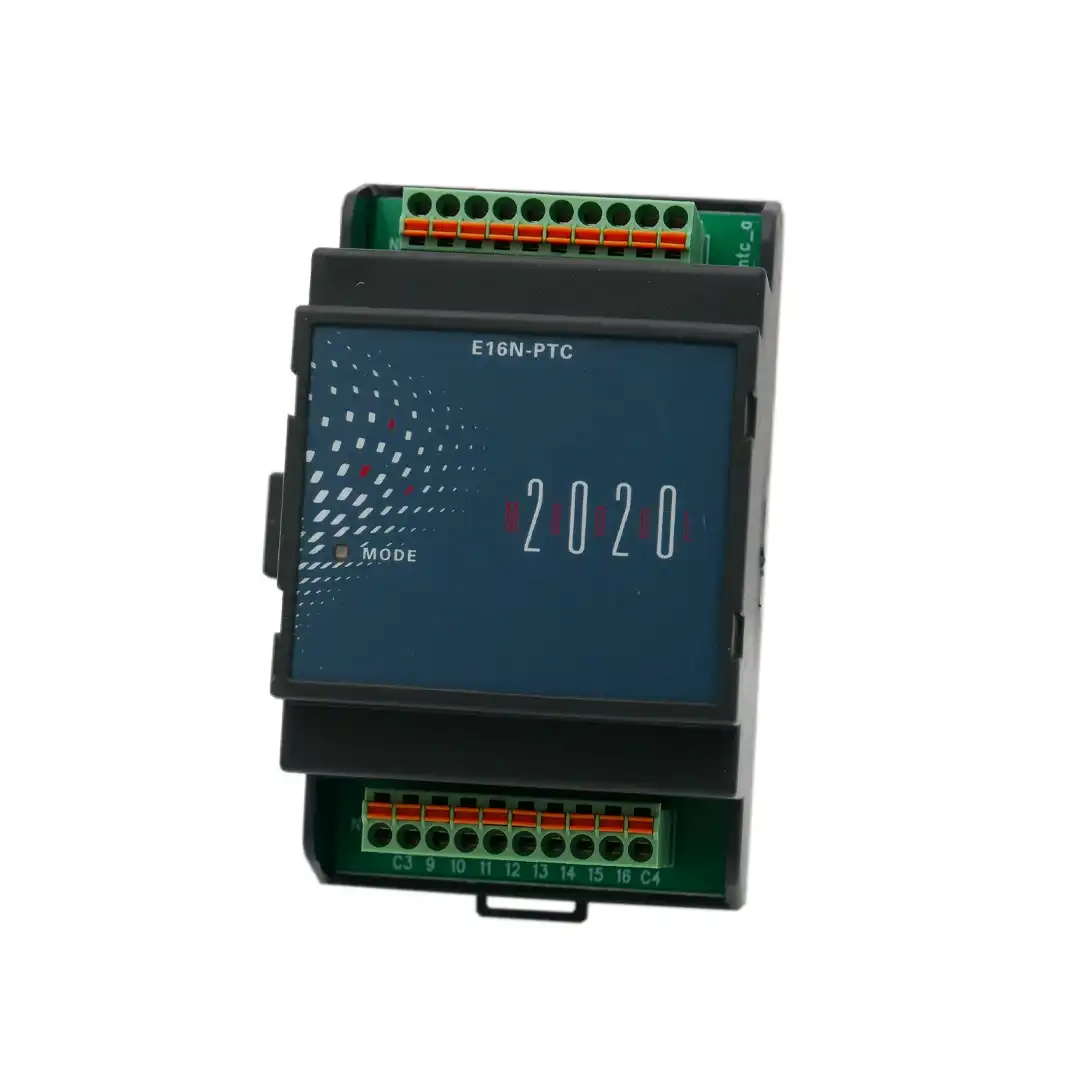

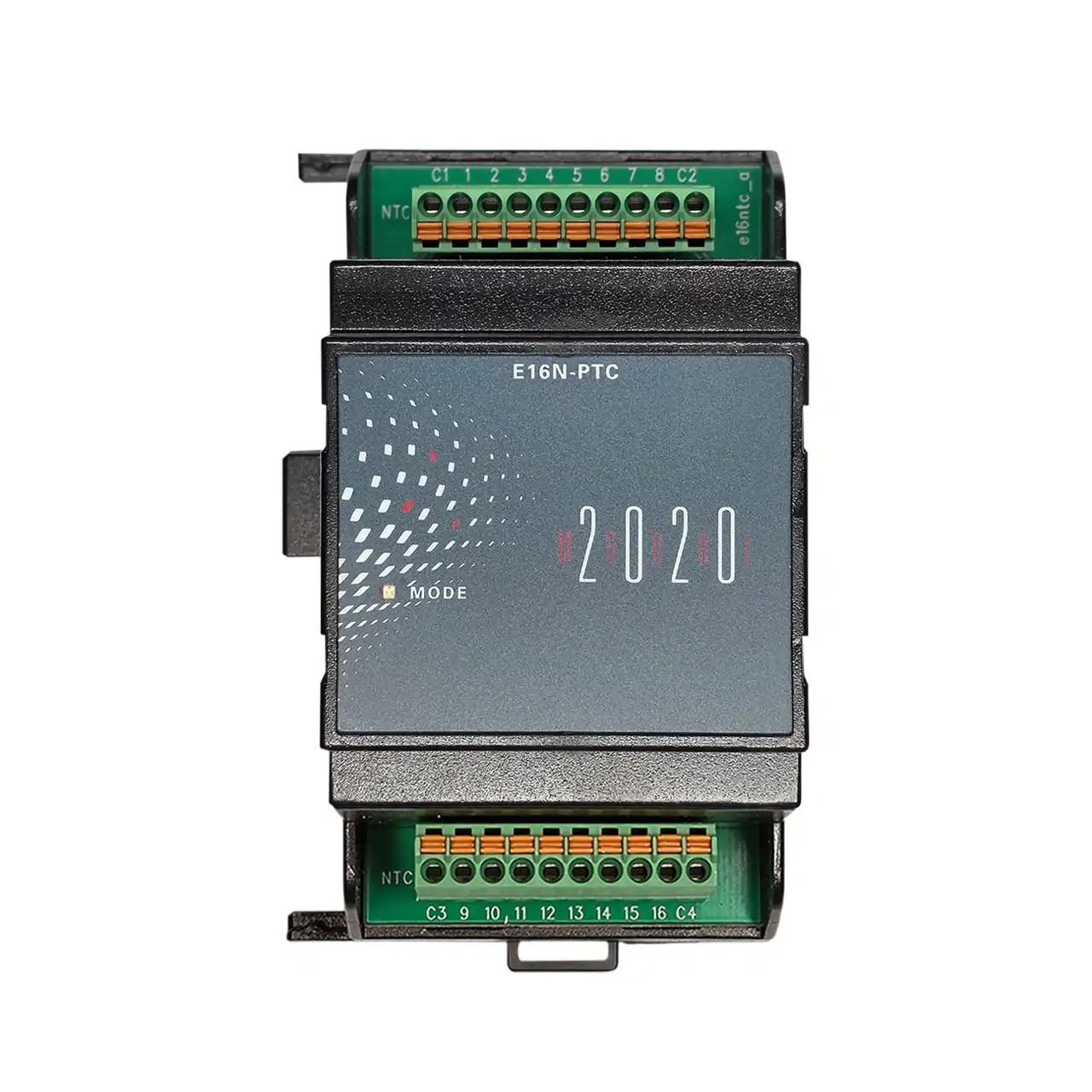

EAP MODUL-2020 Erweiterungsmodul E16N-PTC (I/O System 5720) in Frontansicht auf DIN-Hutschiene; Anschlussklemmen oben und unten, dunkles Frontlabel „2020“, seitlicher Systembusstecker – für 16 konfigurierbare N-PTC/NTC/RTD/KTY-Universaleingänge.

I/O System 5720 | Erweiterungsmodul zu Modul 2020 (E16N-PTC)

Name: I/O System 5720 | Erweiterungsmodul zu Modul 2020 (E16N-PTC)
SKU: IOSYSTEM5720
Availability: InStock

Artikelnummer: IOSYSTEM5720

Erweiterungsmodul mit 16× N-PTC-Universaleingängen. Pro Kanal konfigurierbar: NTC 1.8 kΩ / 5 kΩ / 10 kΩ / 20 kΩ, Widerstand 0–6,5 MΩ, PT100/PT1000, Ni1000/Ni1000 TK5000, KTY81-110/-210. Push-in-Klemmen, seitlicher Systembus an Basismodul B01/B02/B03/B04 oder Steuer-/Regelmodul R01/R02. DIN-TS35, IP20.
Ab Lager, kurze Lieferzeit, Thekenverkauf Troisdorf.

Technische Highlights

16× N-PTC-Universaleingang – große Sensorvielfalt je Kanal konfigurierbar
Saubere Systembus-Integration an MODUL-2020 Kopfmodul (B-/R-Serie)
Skalierbar: bis 15 Erweiterungen / 248 I/Os pro Station
Industrietauglich: DIN-Hutschiene TS35, IP20, −10…+50 °C

*

zum Vergleich hinzufügen

54 Personen sehen sich dieses Produkt gerade an!

Abholung bei esco in Troisdorf:

bitte vorab anrufen, um Verfügbarkeit zu prüfen!

Lieferzeit:

2 - 4 Werktage

Beschreibung

I/O System 5720 | Erweiterungsmodul zu MODUL-2020 (E16N-PTC)

Anwendung
Das I/O System 5720 (EAP E16N-PTC) erweitert MODUL-2020-Installationen um 16 konfigurierbare N-PTC-Universaleingänge. Es wird seitlich über den Systembus an ein Basismodul B01/B02/B03/B04 oder ein Steuer-/Regelmodul R01/R02 angesteckt. Ideal für Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie, wenn viele unterschiedliche Temperatur- bzw. Widerstandsfühler zentral erfasst werden sollen.

Modultyp: Erweiterungsmodul
Kompatibel: B01/B02/B03/B04 · R01/R02
Hinweis: ohne eigene CPU – Betrieb nur am MODUL-2020-Basis -/oder Regelmodul

Technische Daten

Eingänge	16× N-PTC-Universaleingang, je Kanal parametrierbar als NTC 1.8 kΩ / 5 kΩ / 10 kΩ / 20 kΩ, Widerstand 0–6,5 MΩ, PT100/PT1000, Ni1000/Ni1000 TK5000, KTY81-110/-210
Statusanzeige	keine
Handbedienung	keine
Elektrischer Anschluss	Steckklemmen, Push-in (je nach System 1,5/2,5 mm²)
Systemintegration	Seitlicher Systembus MODUL-2020 an B01/B02/B03/B04 oder R01/R02
Versorgung	24 V DC über das jeweilige Kopfmodul (Systembus)
Skalierung im System	Bis 15 Erweiterungen je Anlage / max. 248 I/Os (systemweit)
Montage / Schutzart	DIN-Hutschiene TS35 / IP20
Umgebung	−10…+50 °C
Normen / EMV	CE-konform, EMV nach EN 61326

Vorteile, die unsere Kunden schätzen

Vielseitig & kompakt: ein Modul deckt zahlreiche Fühlertypen ab
Schnelle Verdrahtung: Push-in-Klemmen, klare Klemmenlogik mit Anschlüssen oben und unten wie bei allen EAP-Modulen
Planungssicher: pro Kopfstation bis 248 I/Os – perfekt für Ausbau & Retrofit

Allgemeine Spezifikationen

Einsatzbereiche	Gebäude- & Haustechnik, HLK, Maschinenbau, Industrie
Lieferung & Service	Ab Lager, kurze Lieferzeiten, Thekenverkauf Troisdorf; kostenloser Start-Support

Service & Verfügbarkeit

EAP Electric bei ESCO – Vertriebspartner seit 2005.
Ab Lager verfügbar, kurze Lieferzeiten und Thekenverkauf in Troisdorf für maximale Planungssicherheit.
Schnelle, praxisnahe Technikunterstützung von der Auswahl bis zur Inbetriebnahme.

Für wen?

Einkäufer, Elektriker, Ingenieure, Architekten – für Projekte in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie.

Warum passt das?

Standardkonform & zukunftssicher: nahtlose Integration ins EAP MODUL-2020-Ökosystem.
Einfach & schnell: klare Beschriftung, Diagnose-LEDs, steckbare Klemmen.
Skalierbar: modular erweiterbar – ideal für Neubau & Retrofit.

Jetzt ab Lager bestellen oder direkt abholen.

DOWNLOADS

Zusätzliche Information

Gewicht	0,15 kg
Größe	52,5 × 90 × 58 cm
Marke	EAP Electric GmbH EAP Electric: kompakte, industriefeste I/O-Module & Modbus-Gateways für eine schnelle, standardkonforme Anbindung von Sensoren/Aktoren an SPS/SCADA in Gebäude- & Haustechnik, HLK, Maschinenbau und Industrie – modern im Design, mit kostenlosem Tech-Support und breitem Komponenten-Portfolio.
Betriebstemperatur	-10°C bis +50°C
IP-Schutzklasse	IP20
Gehäusematerial	Kunststoff
I/O System	Erweiterungsmodul , Modul 2020
