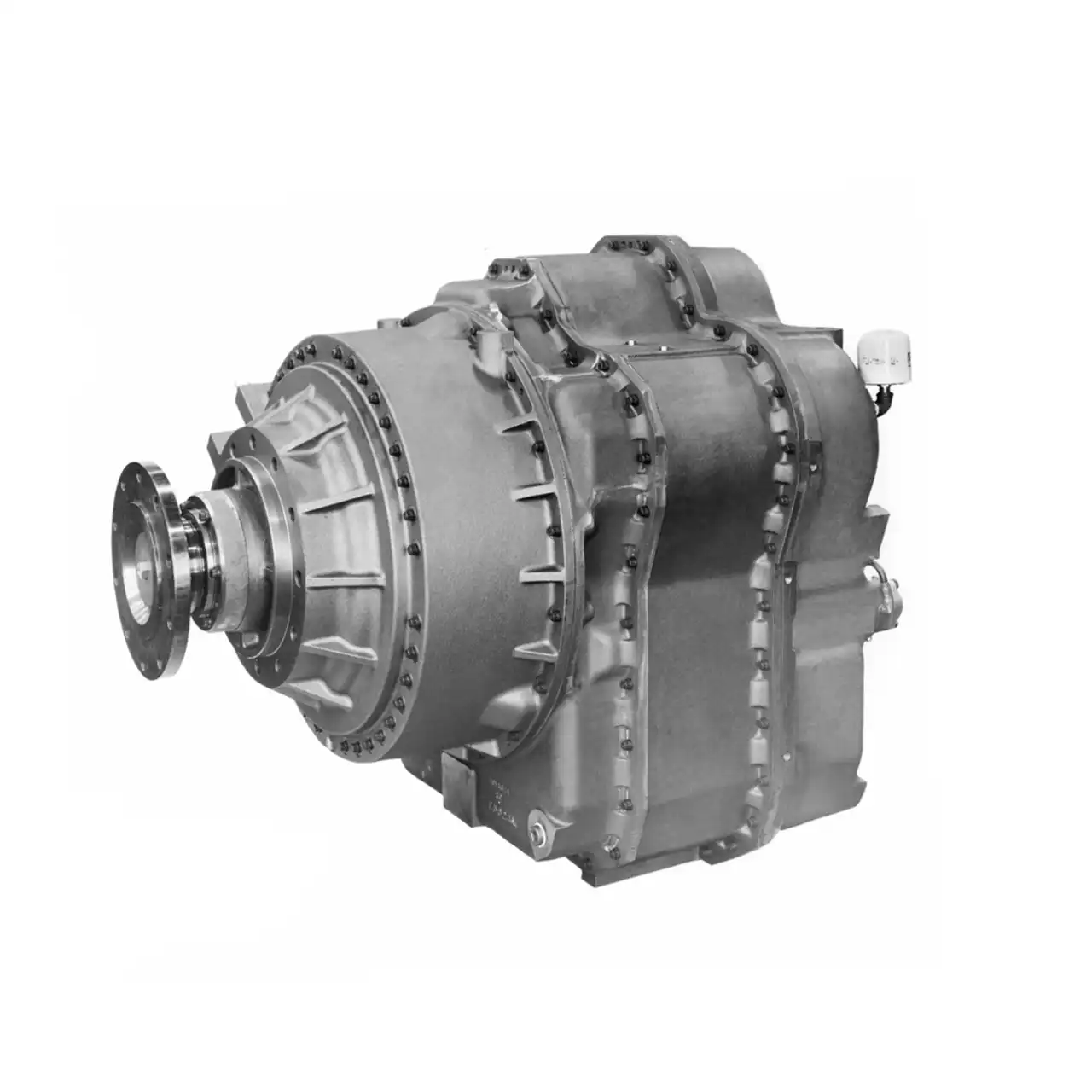

    Twin Disc Ta90 78501 Lastschaltgetriebe Vorne

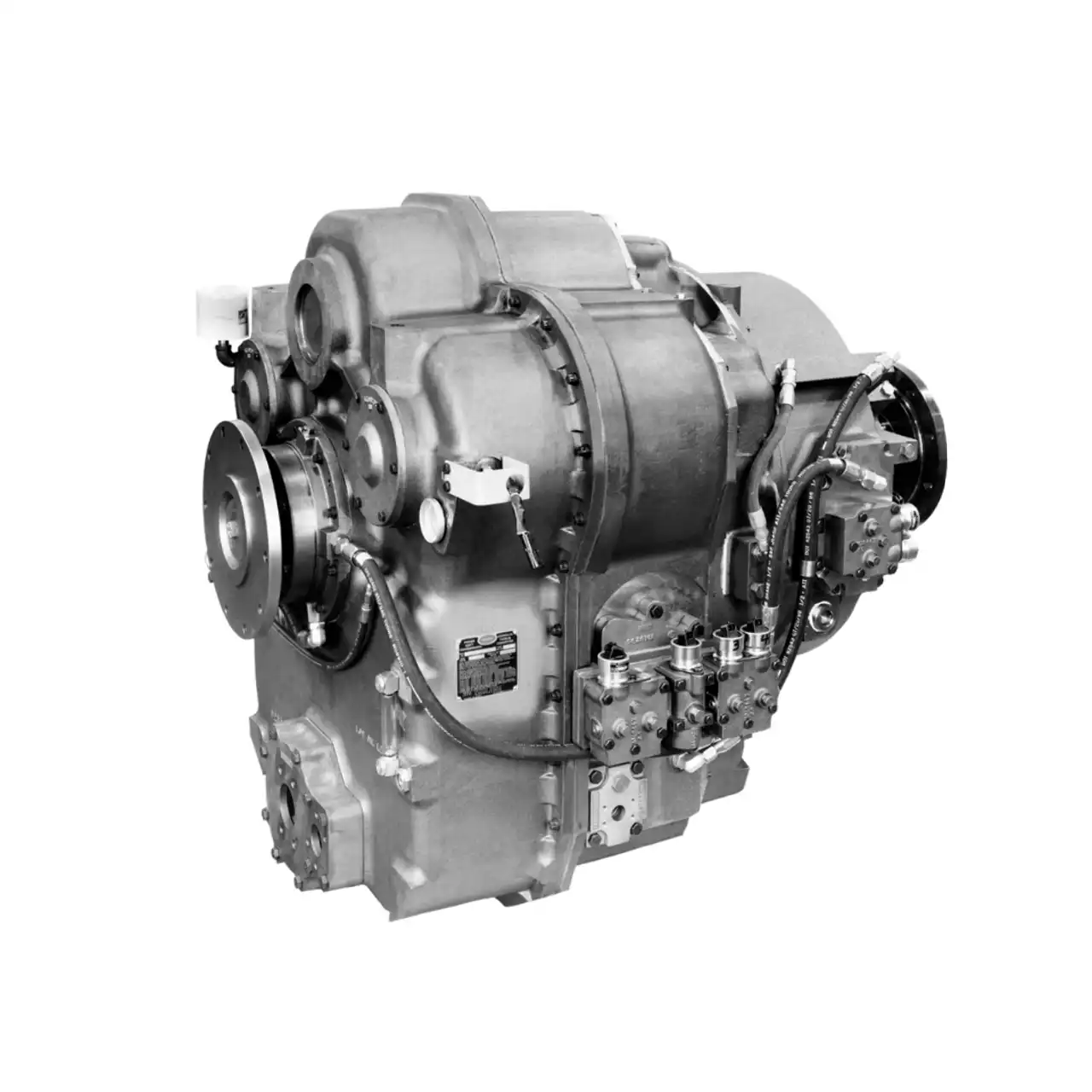

    Twin Disc Ta90 78501 Lastschaltgetriebe Hinten
    Twin Disc Ta90 78501 Lastschaltgetriebe Bediensystem

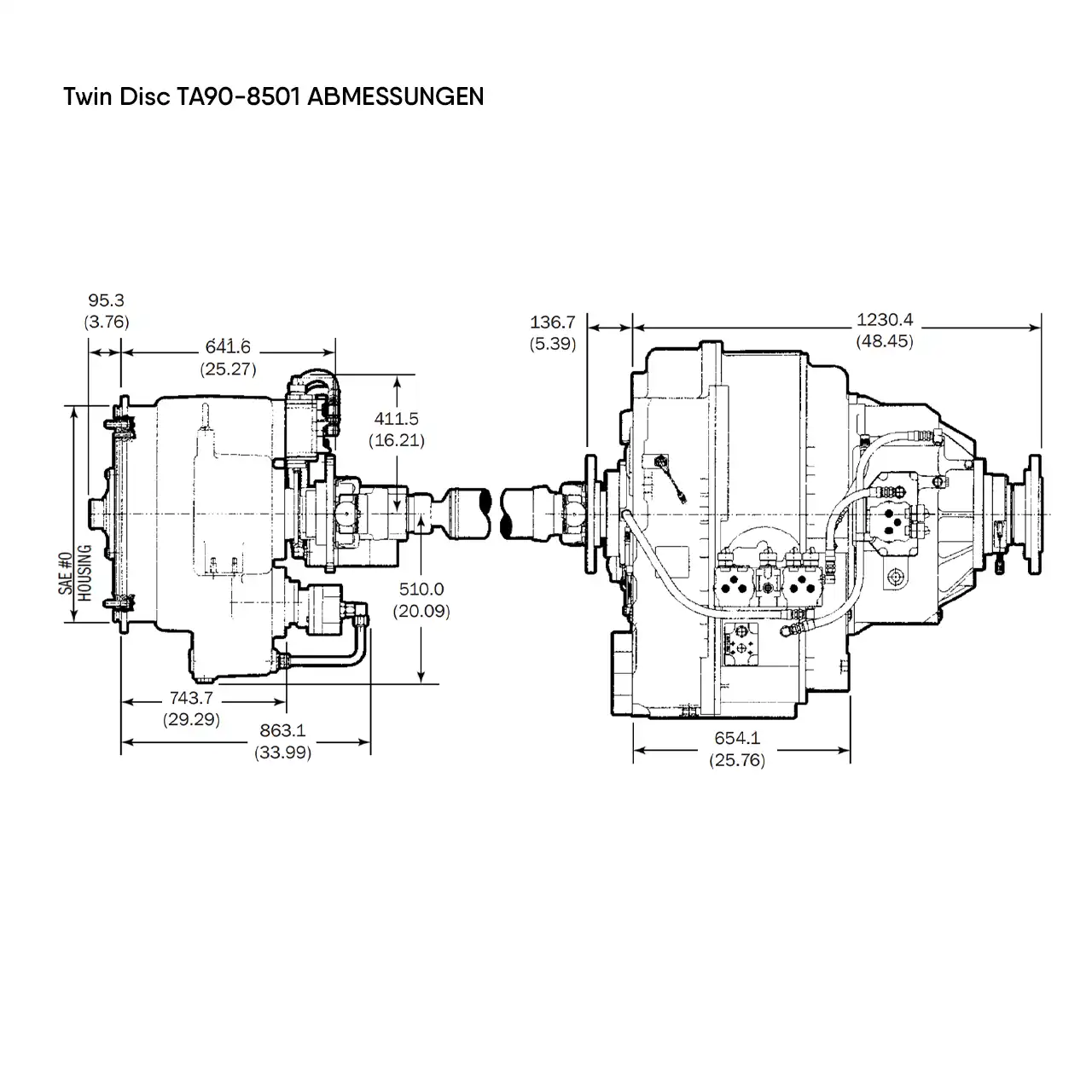

    Twin Disc Ta90 78501 Lastschaltgetriebe Abmessungen

    Twin Disc TA90-8501 – Lastschaltgetriebe

    Artikelnummer: TA90-8501

    Mehr Leistung pro Gangwechsel: Das Twin Disc TA90-8501 ist ein koaxiales 9-Gang-Lastschaltgetriebe mit elektronischer Steuerung (TDEC-500) und motorseitig angebautem Typ-8-Wandler (21/23″). Ausgelegt für Schwerlast­einsätze liefert es bis zu 2.300 kW (3.000 hp) bei 2.100 rpm und 12.880 Nm Eingangs­drehmoment – kompakt, robust und für maximale Verfügbarkeit im Öl-&-Gas-Fracking, Kran- und Sondermaschinenbau.

    Leistungswerte auf einen Blick:

    • Maximale Eingangsleistung: 2.300 kW (3.000 hp) @ 2.100 rpm
    • Max. Eingangsdrehmoment: 12.880 Nm (9.500 lb-ft)

    Vertrieb, Auslegung und Service in Deutschland durch die esco antriebstechnik gmbh.

    zum Vergleich hinzufügen
    12 Personen sehen sich dieses Produkt gerade an!
    • Abholung bei esco in Troisdorf:

    bitte vorab anrufen, um Verfügbarkeit zu prüfen!

    • Lieferzeit:

    2 - 4 Werktage

    Beschreibung

    Das Twin Disc TA90-8501 kombiniert einen motorseitig angebauten 21/23″ Typ-8 Drehmomentwandler mit einem koaxialen 9-Gang-Power-Shift-Getriebe und der TDEC-500 Elektronik. Das System ist für harte Dauereinsätze entwickelt und reduziert dank fein abgestufter Gänge Schaltstöße sowie Stillstandzeiten – ideal in beengten Einbauräumen und bei hohen Lastwechseln.

    Leistungsdaten
    Max. Eingangsleistung 2.300 kW (3.000 hp) @ 2.100 rpm
    Max. Eingangsdrehmoment 12.880 Nm (9.500 lb-ft)
    Max. Eingabedrehzahl 2.100 rpm
    Gewicht (trocken) ca. 2.288 kg (5,020 lbs)
    Abmessungen (L × B × H) ca. 1.367 mm × 1.047 mm × 1.137 mm
    Kühlpumpe ~ 100 GPM @ 1.900 rpm; Kühlbedarf 20–30 % der Antriebsleistung
    Ölsumpf-Kapazität ~ 132 l (35 US-gal)

    Werte gemäß Datenblatt; einsatz- und applikationsabhängig.

    Übersetzungsverhältnisse (9 Vorwärtsgänge, kein Rückwärtsgang)
    Gang 1–9 4.47 (1st) / 3.57 (2nd) / 2.85 (3rd) / 2.41 (4th) / 1.92 (5th) / 1.54 (6th) / 1.25 (7th) / 1.00 (8th) / 0.80 (9th)
    Gesamtübersetzung 5.60 (Overall)

    Schaltlogik und Sperren programmierbar (TDEC-500).

    Aufbau, Schnittstellen & Optionen
    Getriebetyp Koaxiales 9-Gang-Lastschaltgetriebe mit elektronischer Regelung
    Anfahrkonzept Motorseitig angebauter Typ-8 Drehmomentwandler (21″ oder 23″)
    Elektronik TDEC-500 – Automatik oder manuelles Powershift, Schaltsperren & Interlocks
    Montage Remote-Montage mit Trunnion-Lagern
    Sicherheit & Verfügbarkeit Überdreh-/Schockschutz, reduzierte Bedienfehler, hohe Maschinenverfügbarkeit

    Funktions- und Nutzenpunkte gemäß Datenblatt „TA90-8501 Automatic Transmission System“.

    Typische Anwendungen

    Öl-&-Gas-Fracking-Rigs, große Krane, Anchor-Hoists sowie Sonderfahrzeuge mit hohen Schalt- und Lastwechselanforderungen. :contentReference[oaicite:5]{index=5}

    Service & Verfügbarkeit in Deutschland
    Engineering, Ersatzteile und Support aus einer Hand – jetzt anfragen. Die esco antriebstechnik gmbh berät, legt aus und begleitet die Inbetriebnahme.

    DOWNLOADS

    Broschüre Twin Disc Industrie

    Herunterladen

    Broschüre Funk Drivetrain Components

    Herunterladen

    Twin Disc Electronic Controls

    Herunterladen

    Datenblatt TA90-8501 – Twin Disc Lastschaltgetriebe

    Herunterladen

    TDEC-501 ELECTRONIC CONTROL SYSTEM

    Herunterladen
