CODESYS ist eine herstellerunabhängige Entwicklungsumgebung für die industrielle Automatisierung. Sie wird weltweit eingesetzt, um SPS-Steuerungen, Motion-Anwendungen, Visualisierungen und komplette Automatisierungslösungen zu programmieren.
Der Name steht für Controller Development System – und genau das beschreibt den Kern: eine einheitliche Softwareplattform, mit der Maschinen und Anlagen effizient entwickelt, in Betrieb genommen und gewartet werden können.

Für Unternehmen im Maschinen- und Anlagenbau ist die Software CODESYS heute ein Quasi-Standard, insbesondere dort, wo Offenheit, Zukunftssicherheit und Feldbus-Vielfalt gefragt sind.

Wofür wird die Software CODESYS eingesetzt?

CODESYS kommt überall dort zum Einsatz, wo industrielle Steuerungsaufgaben gelöst werden müssen, zum Beispiel:

• Maschinensteuerungen (Sondermaschinen, Serienmaschinen)
• Antriebstechnik und Motion Control
• Prozessautomation
• Gebäudeautomation
• Mobile Arbeitsmaschinen
• Visualisierung und Bedienung über Touchpanels

Ein entscheidender Vorteil: Hardware und Software sind entkoppelt. Die gleiche CODESYS-Applikation kann – mit wenig Anpassung – auf Steuerungen unterschiedlicher Hersteller laufen.

Die technische Basis: IEC 61131-3

CODESYS basiert vollständig auf der internationalen Norm IEC 61131-3. Diese definiert die klassischen SPS-Programmiersprachen:

• ST (Structured Text) – textbasiert, leistungsfähig, weit verbreitet
• FBD (Funktionsbausteinsprache) – grafisch, übersichtlich
• LD (Kontaktplan / Ladder Diagram) – klassisch aus der Elektrotechnik
• SFC (Ablaufsprache) – für Schrittketten und Prozesse

In der Praxis wird heute überwiegend Structured Text verwendet, da es komplexe Logik, Wiederverwendbarkeit und saubere Softwarearchitektur ermöglicht.

Architektur von CODESYS – kurz und klar erklärt

CODESYS besteht aus mehreren logisch getrennten Komponenten:

1. CODESYS Development System

Die eigentliche Programmierumgebung (IDE).
Hier werden Projekte erstellt, Programme geschrieben, Visualisierungen gestaltet und Geräte parametriert.

2. CODESYS Runtime

Die Laufzeitumgebung, die auf der Zielhardware ausgeführt wird – z. B. auf einer SPS, einem Industrie-PC oder einem Touchpanel.
Sie interpretiert den Code und steuert Ein- und Ausgänge, Feldbusse und Visualisierung.

3. CODESYS Visualisierung

Integrierte HMI-Visualisierung, ohne zusätzliche Software.
Bedienoberflächen können direkt im Projekt erstellt und auf Panels oder Webbrowsern angezeigt werden.

Kommunikation & Feldbusse – Fokus PROFINET

CODESYS unterstützt eine Vielzahl industrieller Kommunikationssysteme, unter anderem:

• PROFINET
• EtherCAT
• Ethernet/IP
• CANopen
• Modbus TCP / RTU
• OPC UA

PROFINET Master mit CODESYS

Für viele Maschinenbauer ist PROFINET der bevorzugte Feldbus. CODESYS kann dabei sowohl als PROFINET Device als auch als PROFINET Master eingesetzt werden.

Gerade der PROFINET-Master-Betrieb ist entscheidend, wenn dezentrale IOs, Antriebe oder Sensorik angebunden werden sollen. Hier spielt unsere Lösung eine besondere Rolle.

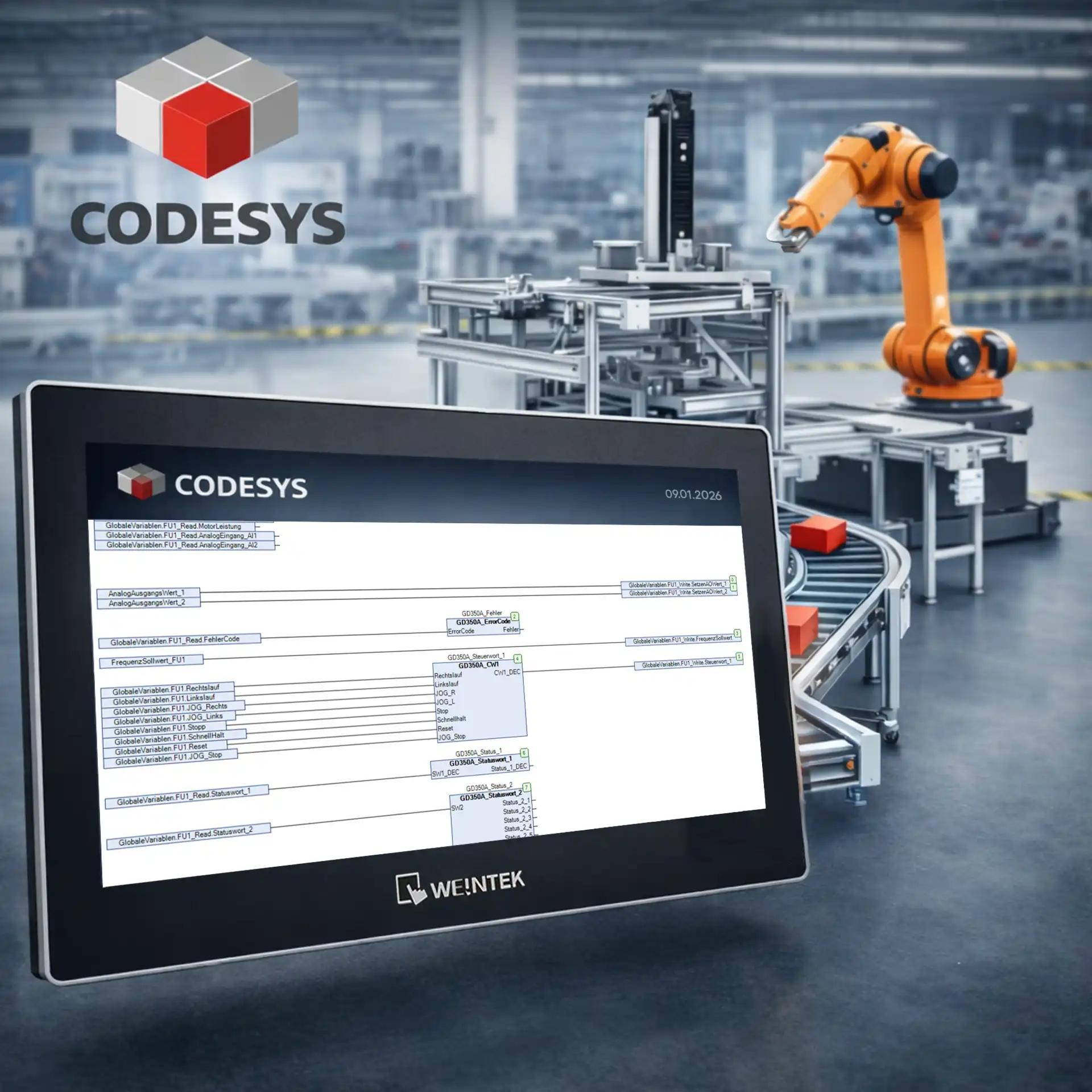

CODESYS und Touchpanels – die Praxis

Moderne Maschinen benötigen leistungsfähige Bediengeräte, die mehr können als nur anzeigen. CODESYS erlaubt es, Steuerungslogik und Visualisierung auf einem Gerät zu kombinieren oder sauber zu trennen.

Weintek Touchpanels mit CODESYS & PROFINET Master

Wir setzen gezielt auf Weintek Touchpanels, die wir exklusiv mit PROFINET-Master-Funktion für CODESYS anbieten.

Das bedeutet für den Anwender:

• CODESYS-Runtime direkt auf dem Panel
• PROFINET-Master für IO-Systeme und Antriebe
• Visualisierung ohne zusätzliche Software
• Reduzierte Hardwarekosten
• Klare Systemarchitektur

CODESYS Produkte

New21,5"

zum Vergleich hinzufügen

cMT3218XP Weintek 21,5″ Touchpanel

HMI Touchpanels, WEINTEK Touchpanels

Sofort lieferbar

*

Produktanfrage

SKU: cMT3218XP

Weight	5,5 kg
Dimensions	546 × 354 × 47,5 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	cMTX-Serie Advanced Maximale Leistung und umfassende Vernetzung – die cMTX-Serie ADVANCED ist die ultimative Wahl für smarte HMI-Anwendungen. Mit OPC UA-Server, SQL-Datenbankanbindung und integriertem PLC Web Browser ermöglicht diese Serie eine hochmoderne Datenverarbeitung und nahtlose IIoT-Integration. Ideal für Unternehmen, die auf Echtzeit-Überwachung, cloudbasierte Analysen und maximale Steuerungsmöglichkeiten setzen​.
Seitenverhältnis	16:9
Bildschirmdiagonale Die Bildschirmdiagonale gibt die Größe des Displays in Zoll an und beeinflusst die Anzeigefläche. Hier verfügbar in 4,7\", 7\", 10\", 12\" und 15\".	21,5"
Auflösung in Pixel	1920 x 1080px
Schalttafelausschnitt (BxH)	532mm x 340mm
Touchoberfläche	Kapazitiver Touch (Glas) Ein kapazitiver Touchscreen erkennt Eingaben, indem er elektrische Feldveränderungen auf seiner Oberfläche misst. Er reagiert präzise, schnell und ermöglicht Multitouch-Gesten.
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +50°C
Fernwartung	JA (Easy Access opt.)
IP-Schutzklasse	IP66
Gehäusematerial	Aluminium
Funktionalität	Datenbank-Server , Integr. CODESYS-SPS (Opt.) , OPC-UA Client/Server , Webbrowser
Audio Output	JA

New10,1"

zum Vergleich hinzufügen

Weintek cMT3106XM-10 Mobile Panel 10,1″ (HMI) – 10m, IP65, Not-Halt

HMI Touchpanels, WEINTEK Touchpanels

Sofort lieferbar

*

Produktanfrage

SKU: cMT3106XM-10

Weight	1,6 kg
Dimensions	310 × 240 × 120 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	cMTX-Serie Advanced Maximale Leistung und umfassende Vernetzung – die cMTX-Serie ADVANCED ist die ultimative Wahl für smarte HMI-Anwendungen. Mit OPC UA-Server, SQL-Datenbankanbindung und integriertem PLC Web Browser ermöglicht diese Serie eine hochmoderne Datenverarbeitung und nahtlose IIoT-Integration. Ideal für Unternehmen, die auf Echtzeit-Überwachung, cloudbasierte Analysen und maximale Steuerungsmöglichkeiten setzen​.
Seitenverhältnis	16:9
Bildschirmdiagonale Die Bildschirmdiagonale gibt die Größe des Displays in Zoll an und beeinflusst die Anzeigefläche. Hier verfügbar in 4,7\", 7\", 10\", 12\" und 15\".	10,1"
Auflösung in Pixel	1024 x 600px
WiFi	NEIN
Touchoberfläche	Analog resistiver Touch Ein analog resistiver Touchscreen reagiert auf Druck. Er besitzt mehrere flexible Schichten, die bei Berührung Kontakt herstellen und so die Position des Eingabepunkts ermitteln.
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +50°C
Fernwartung	JA (Easy Access opt.)
IP-Schutzklasse	IP65
Gehäusematerial	Kunststoff
Funktionalität	Datenbank-Server , Integr. CODESYS-SPS (Opt.) , OPC-UA Client/Server , Webbrowser

New10,1"

zum Vergleich hinzufügen

Weintek cMT3106XM-06 Mobile Panel 10,1″ (HMI) – 6m, IP65, Not-Halt

HMI Touchpanels, WEINTEK Touchpanels

Sofort lieferbar

*

Produktanfrage

SKU: cMT3106XM-06

Weight	1,6 kg
Dimensions	310 × 240 × 120 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	cMTX-Serie Advanced Maximale Leistung und umfassende Vernetzung – die cMTX-Serie ADVANCED ist die ultimative Wahl für smarte HMI-Anwendungen. Mit OPC UA-Server, SQL-Datenbankanbindung und integriertem PLC Web Browser ermöglicht diese Serie eine hochmoderne Datenverarbeitung und nahtlose IIoT-Integration. Ideal für Unternehmen, die auf Echtzeit-Überwachung, cloudbasierte Analysen und maximale Steuerungsmöglichkeiten setzen​.
Seitenverhältnis	16:9
Bildschirmdiagonale Die Bildschirmdiagonale gibt die Größe des Displays in Zoll an und beeinflusst die Anzeigefläche. Hier verfügbar in 4,7\", 7\", 10\", 12\" und 15\".	10,1"
Auflösung in Pixel	1024 x 600px
WiFi	NEIN
Touchoberfläche	Analog resistiver Touch Ein analog resistiver Touchscreen reagiert auf Druck. Er besitzt mehrere flexible Schichten, die bei Berührung Kontakt herstellen und so die Position des Eingabepunkts ermitteln.
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +50°C
Fernwartung	JA (Easy Access opt.)
IP-Schutzklasse	IP65
Gehäusematerial	Kunststoff
Funktionalität	Datenbank-Server , Integr. CODESYS-SPS (Opt.) , OPC-UA Client/Server , Webbrowser

ATEX10,1"

zum Vergleich hinzufügen

cMT3102X Weintek 10,1″ Touchpanel

HMI Touchpanels, WEINTEK Touchpanels

Sofort lieferbar

*

Produktanfrage

SKU: cMT3102X

Weight	1,2 kg
Dimensions	271 × 213 × 38 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	cMTX-Serie Advanced Maximale Leistung und umfassende Vernetzung – die cMTX-Serie ADVANCED ist die ultimative Wahl für smarte HMI-Anwendungen. Mit OPC UA-Server, SQL-Datenbankanbindung und integriertem PLC Web Browser ermöglicht diese Serie eine hochmoderne Datenverarbeitung und nahtlose IIoT-Integration. Ideal für Unternehmen, die auf Echtzeit-Überwachung, cloudbasierte Analysen und maximale Steuerungsmöglichkeiten setzen​.
ATEX Ein ATEX-Touchpanel, das für Zone 2/22 (Kategorie 3 G/D) zertifiziert ist, wurde speziell geprüft und zugelassen, um gefahrlos in Bereichen mit potenziell explosionsfähigen Gas- oder Staubatmosphären eingesetzt zu werden. Die mechanische Konstruktion, die elektrischen Komponenten und die Oberflächentemperaturen sind so ausgelegt, dass keinerlei Zündquellen entstehen. Damit erfüllen solche Panels die Anforderungen der ATEX-Richtlinie (2014/34/EU) und bieten zugleich eine nutzerfreundliche Bedienoberfläche in explosionsgefährdeten Industrieumgebunge	ATEX
Seitenverhältnis	16:9
Bildschirmdiagonale Die Bildschirmdiagonale gibt die Größe des Displays in Zoll an und beeinflusst die Anzeigefläche. Hier verfügbar in 4,7\", 7\", 10\", 12\" und 15\".	10,1"
Auflösung in Pixel	1024 x 600px
Schalttafelausschnitt (BxH)	260mm x 202mm
WiFi	JA
Touchoberfläche	Analog resistiver Touch Ein analog resistiver Touchscreen reagiert auf Druck. Er besitzt mehrere flexible Schichten, die bei Berührung Kontakt herstellen und so die Position des Eingabepunkts ermitteln.
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +50°C
Fernwartung	JA (Easy Access opt.)
IP-Schutzklasse	IP66
Gehäusematerial	Kunststoff
Funktionalität	Datenbank-Server , Integr. CODESYS-SPS (Opt.) , OPC-UA Client/Server , Webbrowser

ATEX10,1"

zum Vergleich hinzufügen

cMT3108XH Weintek 10,1″ Touchpanel

HMI Touchpanels, WEINTEK Touchpanels

Sofort lieferbar

*

Produktanfrage

SKU: cMT3108XH

Weight	1,1 kg
Dimensions	266 × 196 × 40 cm
Marke	Weintek Im Jahr 2017 haben wir unser HMI-Portfolio mit Weintek erweitert. Innovative Touchpanels, iR-Module und Gateways bieten Ihnen fortschrittliche Steuerungslösungen zur Optimierung Ihrer Prozesse. Displaygrößen 4,3“ bis 21,5“ - Schutzart UL Type 4X/NEMA4/IP66
Serie	cMTX-Serie Advanced Maximale Leistung und umfassende Vernetzung – die cMTX-Serie ADVANCED ist die ultimative Wahl für smarte HMI-Anwendungen. Mit OPC UA-Server, SQL-Datenbankanbindung und integriertem PLC Web Browser ermöglicht diese Serie eine hochmoderne Datenverarbeitung und nahtlose IIoT-Integration. Ideal für Unternehmen, die auf Echtzeit-Überwachung, cloudbasierte Analysen und maximale Steuerungsmöglichkeiten setzen​.
ATEX Ein ATEX-Touchpanel, das für Zone 2/22 (Kategorie 3 G/D) zertifiziert ist, wurde speziell geprüft und zugelassen, um gefahrlos in Bereichen mit potenziell explosionsfähigen Gas- oder Staubatmosphären eingesetzt zu werden. Die mechanische Konstruktion, die elektrischen Komponenten und die Oberflächentemperaturen sind so ausgelegt, dass keinerlei Zündquellen entstehen. Damit erfüllen solche Panels die Anforderungen der ATEX-Richtlinie (2014/34/EU) und bieten zugleich eine nutzerfreundliche Bedienoberfläche in explosionsgefährdeten Industrieumgebunge	ATEX
Seitenverhältnis	16:10
Bildschirmdiagonale Die Bildschirmdiagonale gibt die Größe des Displays in Zoll an und beeinflusst die Anzeigefläche. Hier verfügbar in 4,7\", 7\", 10\", 12\" und 15\".	10,1"
Auflösung in Pixel	1280 x 800px
Schalttafelausschnitt (BxH)	255mm x 185mm
WiFi	JA
Touchoberfläche	Analog resistiver Touch Ein analog resistiver Touchscreen reagiert auf Druck. Er besitzt mehrere flexible Schichten, die bei Berührung Kontakt herstellen und so die Position des Eingabepunkts ermitteln.
Betriebssystem	Weintek
Betriebstemperatur	0°C bis +55°C
Fernwartung	JA (Easy Access opt.)
IP-Schutzklasse	IP66
Gehäusematerial	Kunststoff
Funktionalität	Datenbank-Server , Integr. CODESYS-SPS (Opt.) , OPC-UA Client/Server , Webbrowser
Audio Output	JA

Warum CODESYS im Maschinenbau so verbreitet ist

Die Verbreitung von CODESYS ist kein Zufall. Entscheidend sind vor allem:

• Herstellerunabhängigkeit
• Langfristige Wartbarkeit
• Moderne Softwarestruktur
• Große Community
• Hohe Investitionssicherheit

Viele Steuerungshersteller nutzen CODESYS als Basis und ergänzen es um eigene Hardware oder Erweiterungen. Für den Anwender bleibt die Entwicklungsumgebung gleich.

CODESYS vs. klassische proprietäre SPS-Systeme

Im Vergleich zu rein proprietären Lösungen bietet CODESYS klare Vorteile:

• Kein Lock-in bei einem Hersteller
• Einfacherer Hardwarewechsel
• Einheitliche Programmierung über mehrere Plattformen
• Bessere Skalierbarkeit

Gerade bei langfristigen Maschinenprojekten ist das ein entscheidender Faktor.

Typische Einsatzszenarien mit CODESYS & Touchpanel

• Kompakte Maschinensteuerung ohne separate SPS
• Retrofit bestehender Anlagen
• Dezentrale Automatisierung
• Prüfstände und Sondermaschinen
• Visualisierung und Steuerung in einem Gerät

Fazit: Warum CODESYS eine solide Wahl ist

CODESYS ist keine Trend-Software, sondern ein robustes, bewährtes Automatisierungssystem. Es verbindet klassische SPS-Programmierung mit modernen Anforderungen wie Offenheit, Vernetzung und Visualisierung.

In Kombination mit Weintek Touchpanels und PROFINET-Master-Funktion entstehen kompakte, leistungsfähige und wirtschaftliche Automatisierungslösungen, die sich klar an den Anforderungen des Maschinenbaus orientieren.

Wenn Sie CODESYS praxisnah einsetzen möchten – nicht theoretisch, sondern im realen Maschinenbetrieb – ist diese Kombination eine technisch saubere und zukunftssichere Lösung.
